FH-Türöffner, ohne Schließblech 142U, 12-24V AC/DC, DIN Rechts
FH-Türöffner, ohne Schließblech 142U, 12-24V AC/DC, DIN Rechts
Produktnummer:
101235
FH-Türöffner, ohne Schließblech 142U, 12-24V AC/DC, DIN Rechts
Produktinformationen "FH-Türöffner, ohne Schließblech 142U, 12-24V AC/DC, DIN Rechts"
Spannung 12 - 24 V AC/DC eE,Verstellbare Falle (FF, FaFix®) Ja,Verstellbarer Türöffner (F, Fix®) Ja,Arbeitsstrom Ja,Suppressordiode Ja,Betriebsnennspannung Toleranzbereich 12 V ± 1 V,Betriebsnennspannung Toleranzbereich 24 V ± 2 V,Nennwiderstand 12 V 58 Ohm,Nennwiderstand 24 V 230 Ohm,Stromaufnahme AC 12 V 130 mA,Stromaufnahme AC 24 V 70 mA,Stromaufnahme DC (50% Restwelligkeit) 12 V 190 mA,Stromaufnahme DC (50% Restwelligkeit) 24 V 100 mA,Stromaufnahme DC (stabilisiert) 12 V 210 mA,Stromaufnahme DC (stabilisiert) 24 V 105 mA,Prüfzeugnis Nummer P-120003624,Festigkeit gegen Aufbruch 6500 N,Höhe 103 mm,Breite 21 mm,Tiefe 28 mm,Betriebstemperaturbereich -15 °C bis +40 °C,Einbaulage senkrecht und waagerecht,Geprüft nach DIN EN 14846:2008,Für Feuerschutztüren geeignet Ja,Max. Fallenvorlast AC Betrieb 12 V 50 N,Max. Fallenvorlast AC Betrieb 24 V 50 N,DIN-Richtung Rechts,Max. Fallenvorlast DC (50% Restwelligkeit) 12 V 20 N,Max. Fallenvorlast DC (50% Restwelligkeit) 24 V 20 N,Max. Fallenvorlast DC (stabilisiert) 12 V 10 N,Max. Fallenvorlast DC (stabilisiert) 24 V 10 N
Eigenschaften
| Ausführung: | ohne Schließblech |
|---|---|
| Norm: | DIN EN 14846 |
| Aufbruchfestigkeit: | 6500.00 N |
| Basis: | FH-Türöffner |
| Bauform: | asymmetrisch |
| Befestigungsart: | zum Einlassen |
| Betriebstemperatur max.: | 40.00 °C |
| Betriebstemperatur min.: | -15.00 °C |
| DIN-Richtung: | DIN Rechts |
| Einbaulage: | senkrecht, waagerecht |
| Einsatzbereich: | Türrahmen |
| Entriegelung: | ohne |
| Ergänzung: | mit Diode, mit Fixrillen, mit elektrischer Dauerentriegelung, mit verstellbarer Falle, verstellbar |
| Fallenvorlast AC max.: | 50.00 N |
| Fallenvorlast DC max.: | 10.00 N |
| Funktion: | Arbeitsstrom |
| kompatibel: | zu Standard Schließblech |
| Nennwiderstand bei 12V: | 57.50 O |
| Nennwiderstand bei 24V: | 230.00 O |

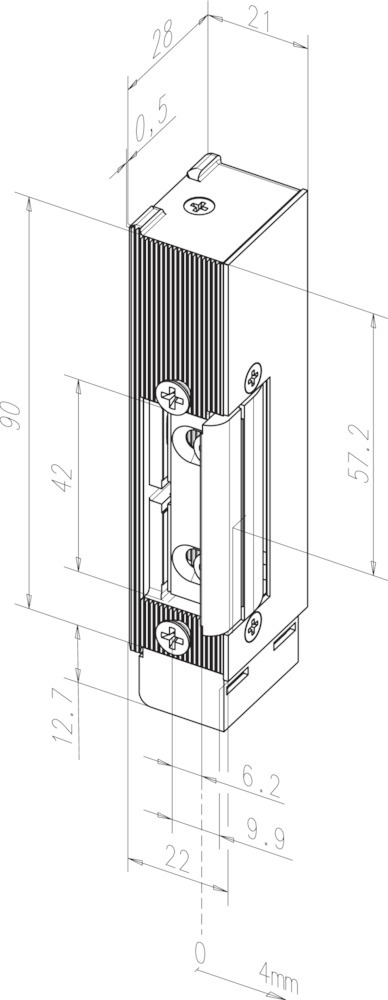

| Öffnerbreite: | 21.00 mm |
| Öffnerhöhe: | 103.00 mm |
| Öffnertiefe: | 28.00 mm |
| Rahmenwerkstoff: | Aluminium, Holz, Kunststoff |
| Spannung max.: | 24.00 V |
| Spannung min.: | 12.00 V |
| Spannungsart: | AC/DC |
| Stromanschluss: | klemmbar, steckbar |
| Stromaufnahme AC bei 12V: | 130.00 mA |
| Stromaufnahme AC bei 24V: | 70.00 mA |
| Stromaufnahme DC bei 12V: | 210.00 mA |
| Stromaufnahme DC bei 24V: | 105.00 mA |
| Türart: | Abschlusstür |
| Türausprägung: | Türe gefälzt, Türe stumpf |
| Türflügelanzahl: | einflügelig |
| Verstellbereich Falle: | 4.00 mm |
| EAN: | 4042203156388 |
| Bestellnummer: | 142U--------Q35 |
| Variante: | FH-Türöffner, ohne Schließblech 142U, 12-24V AC/DC, DIN Rechts |
| Zulassung: | für Feuerschutz |
| Zusatzinformation: | 12/24 Volt umschaltbar für AC und DC Betrieb |
