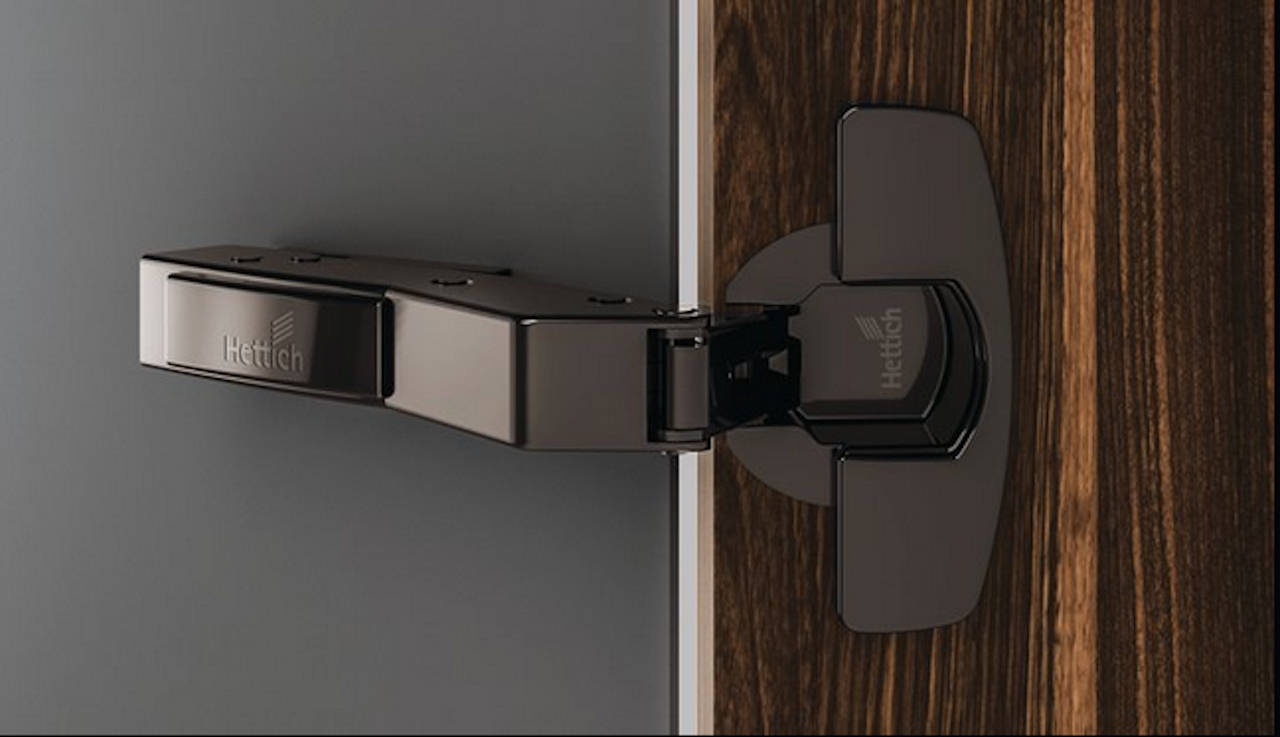

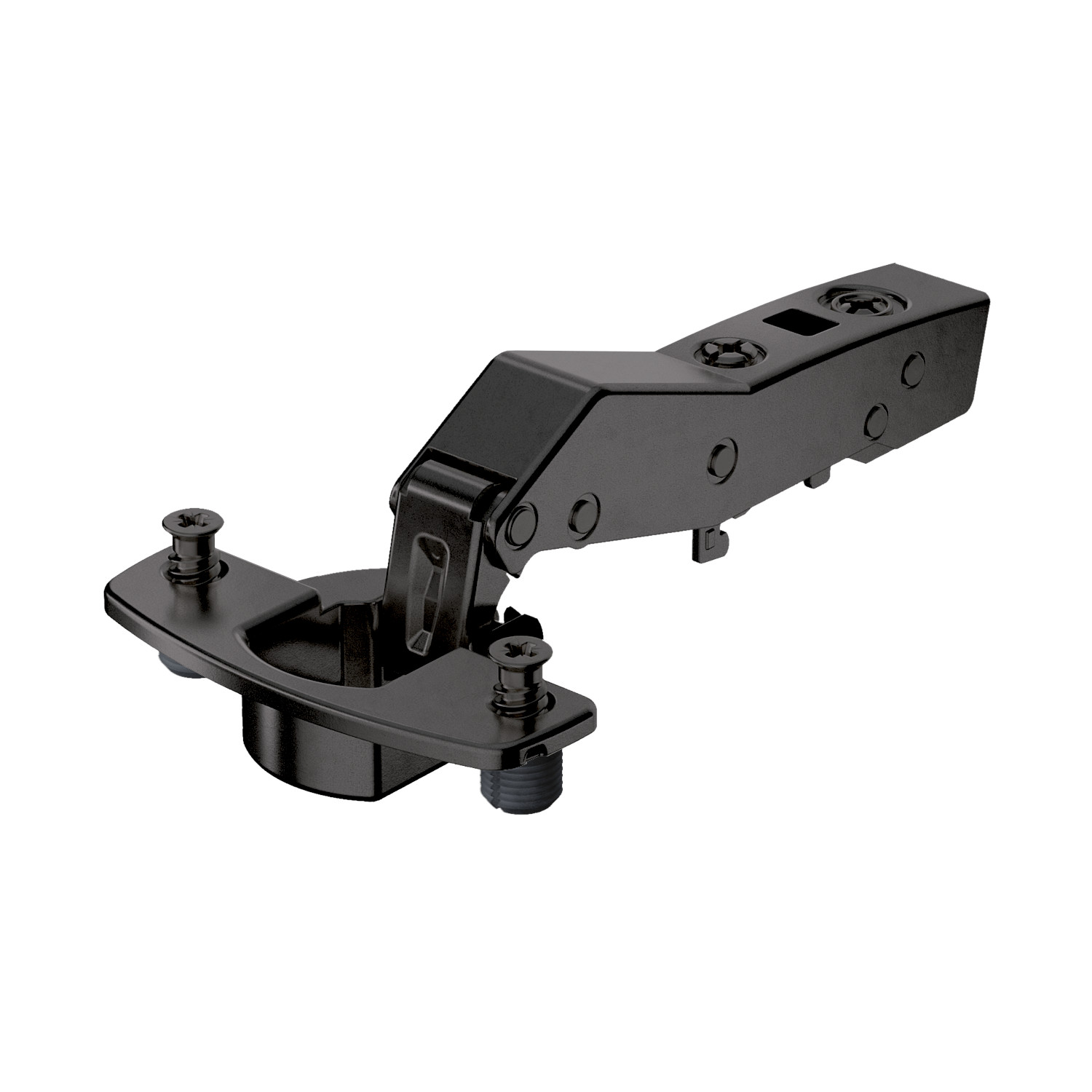

Hettich Sensys Winkelscharnier W30 mit integrierter Dämpfung (Sensys 8639i W30), in obsidianschwarz, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 11)
Hettich Sensys Winkelscharnier W30 mit integrierter Dämpfung (Sensys 8639i W30), in obsidianschwarz, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 11)
Produktnummer:
309915
Hettich Sensys Winkelscharnier W30 mit integrierter Dämpfung (Sensys 8639i W30), in obsidianschwarz, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 11)
Versand erfolgt voraussichtlich in 7 Tagen
Downloads
Produktinformationen "Hettich Sensys Winkelscharnier W30 mit integrierter Dämpfung (Sensys 8639i W30), in obsidianschwarz, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 11)"
• Sensys Winkelscharnier W30
• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8639i W30)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 95°
• Für Türdicke 15 - 28 mm
• Anschlagart vorliegend (B 2 mm)
• TH-Bohrbild 52 x 5,5 mm
• Topftiefe 12.8 mm
• Montage mit Spreizmuffen (TH 58)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl in obsidianschwarz
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing und Vertriebs Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern, Germany
info@hettich.com
• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8639i W30)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 95°
• Für Türdicke 15 - 28 mm
• Anschlagart vorliegend (B 2 mm)
• TH-Bohrbild 52 x 5,5 mm
• Topftiefe 12.8 mm
• Montage mit Spreizmuffen (TH 58)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl in obsidianschwarz
- Gewichtsberechnung / Scharnieranzahl je Tür
- Hettich Technical Assistant
- Sensys
- Auflagen- / Tiefenverstellung
- Konstruktion von Winkelschränken mit W-Scharnieren
- Toleranzen Bohrbild
- Artikeldaten 2D/3D (DWG/DXF)
- Bohrbild 2D (DXF)
- Schnittzeichnung 2D (DXF)
- Hettich CAD

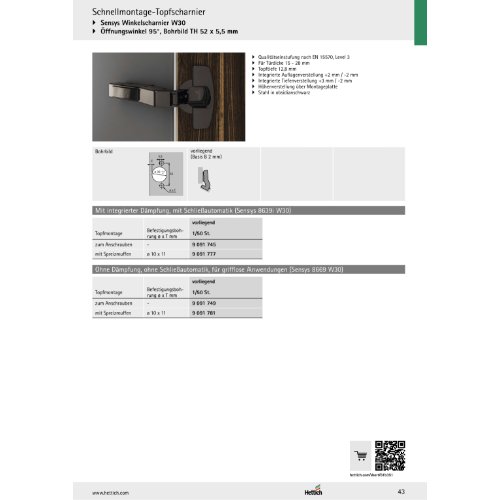

- Blätterkatalog
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing und Vertriebs Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern, Germany
info@hettich.com
Eigenschaften
| Farbe: | ObsidianSchwarz |
|---|---|
| Montageart: | mit Spreizmuffen |
| Anschlagart: | vorliegend |
| Hersteller: | Hettich |
| Basis: | 2 mm |
| Befestigungsbohrung: | ø 10 x 11 |
| Bohrbild: | TH 52 x 5,5 mm |
| Durchmesser der Befestigungsbohrung: | Ø 10 mm |
| Integrierte Auflagenverstellung: | +2 mm / -2 mm |
| Integrierte Tiefenverstellung: | +3 mm / -2 mm |
| Komforteigenschaften: | mit integrierter Dämpfung |
| Konstruktion: | Eckschrank 120° (W30) |
| Max. Türdicke: | 28 mm |
| Min. Türdicke: | 15 mm |
| Öffnungswinkel: | 95 ° |
| Scharnieroberfläche: | Stahl in obsidianschwarz |
| Schnellmontage Korpus: | ja |
| Topf-Ausführung: | TH 58 |
| Topfdurchmesser: | 35 mm |
| Türart: | Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür, Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm) |
| Türeigenschaft: | Auf Druck öffnend (Push to open), Gedämpftes Schließen mit Zuhaltung, Gedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open) |
| Zuhaltung: | ja |
| Variante: | HETTICH Sensys Winkelscharnier W30 mit integrierter Dämpfung (Sensys 8639i W30), in obsidianschwarz, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 11) |
| EAN: | 4023149145575 |
| Bestellnummer: | 9091777 |
