UPAT Einschlaganker USA M6x30 gvz

Stück

Produktnummer: 412472

UPAT Einschlaganker USA M6x30 gvz

EAN-Nr.: 4000657010427

Bestellnummer: 509052

Zur Produktbeschreibung

Preise exkl. MwSt. zzgl. Versandkosten

Variante

Sofort verfügbar

Downloads

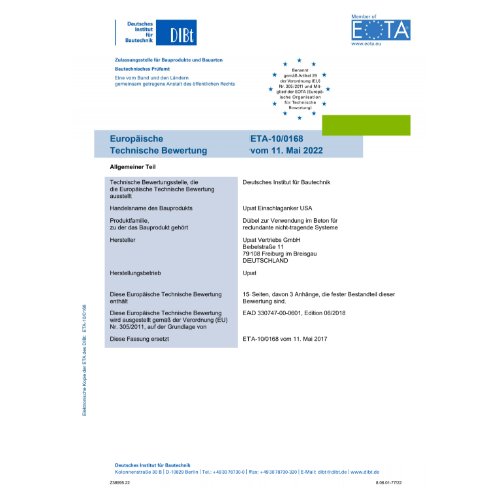

ZD_ETAB_U_100168_SDE_V1.pdf

Europäische Technische Bewertung für Upat Einschlaganker USA - Dübel zur Verwendung im Beton für redundante nicht-tragende Systeme

ZD_ETAB_U_100172_SDE_V1.pdf

Europäische Technische Bewertung für Upat Einschlaganker USA - Mechanischer Dübel zur Verwendung in Beton

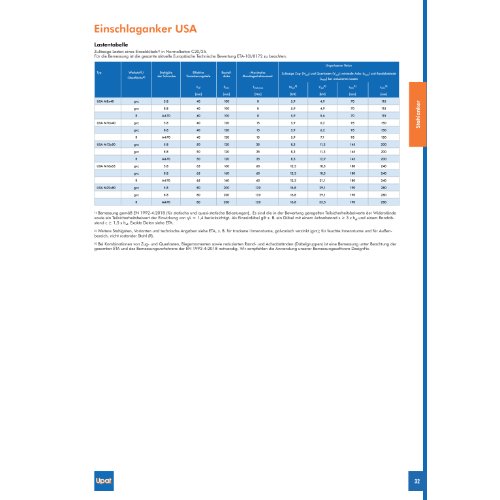

LT_EINSCHLAGANKERUSA_SDE.pdf

Lastentabelle

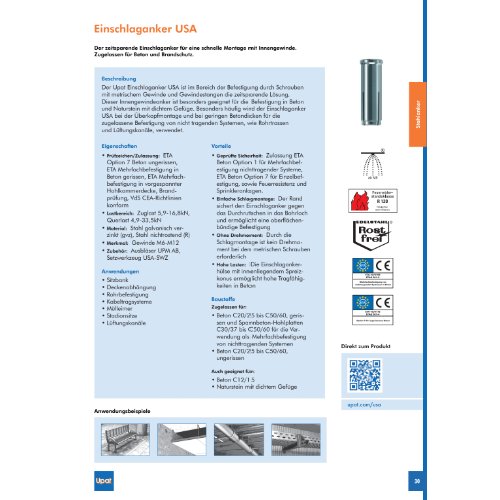

VKU_EINSCHLAGANKERUSA_SDE.pdf

Verkaufsunterlage

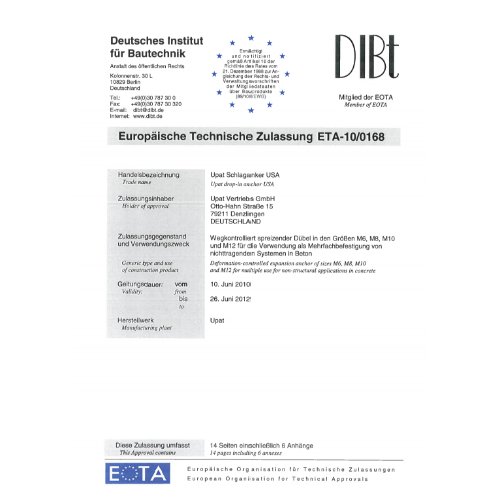

ZD_ETA_U_100168_SDE_AIP_V1.pdf

Europäische Technische Zulassung ETA-10/0168 (V1)

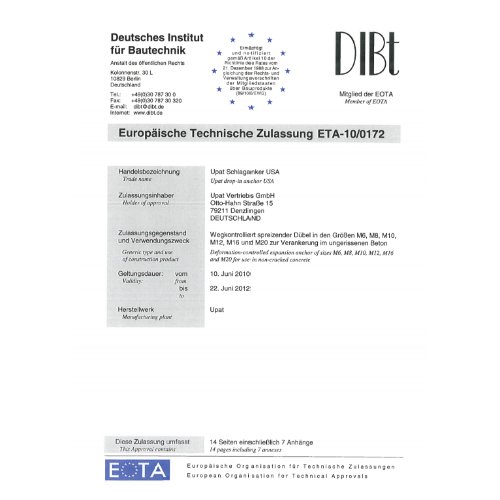

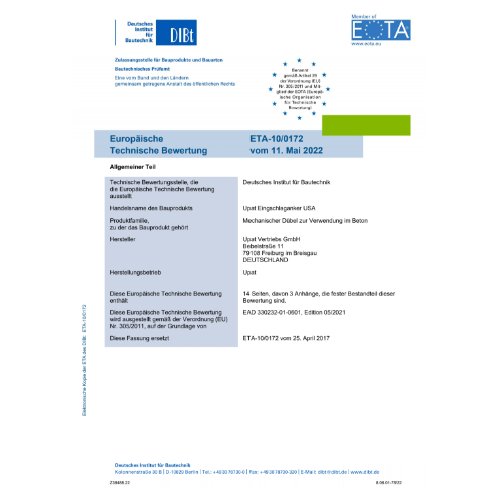

ZD_ETA_U_100172_SDE_AIP_V1.pdf

Europäische Technische Zulassung ETA-10/0172 (V1)

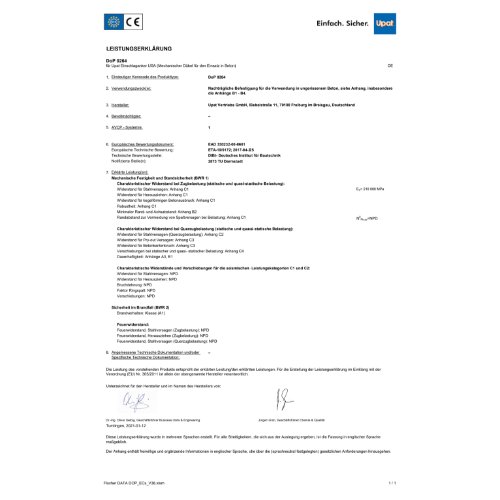

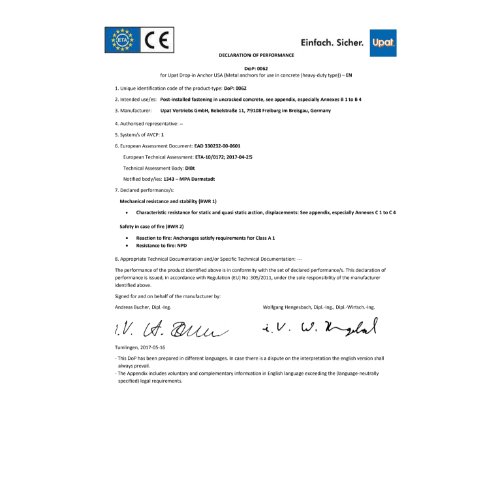

ZD_DOP_USADruck_F_SDE_AIP_V2.pdf

Upat Einschlaganker USA - Befestigung in ungerissenem Beton (Leistungserklärung DoP 0264 gemäß ETA-10/0175 vom 25.04.2017)

ZD_DOP_USARedund_F_SDE_AIP_V2.pdf

Upat Einschlaganker USA - Mechanischer Dübel für den Einsatz in Beton

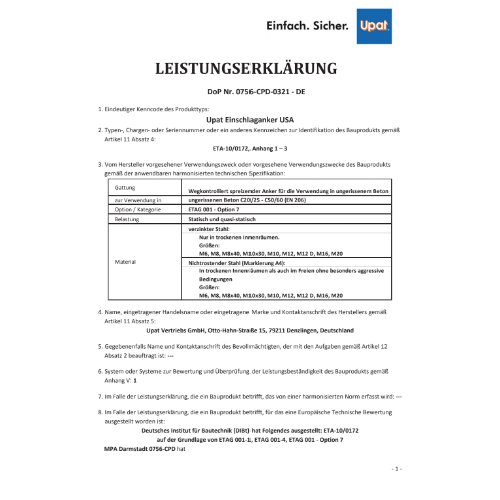

ZD_DOP_USADRUCK1_U_SALL_AIP_V1.pdf

Upat Einschlaganker USA - Verankerung im ungerissenen Beton (Leistungserklärung gemäß ETA-10/0172 vom 25.04.2017)

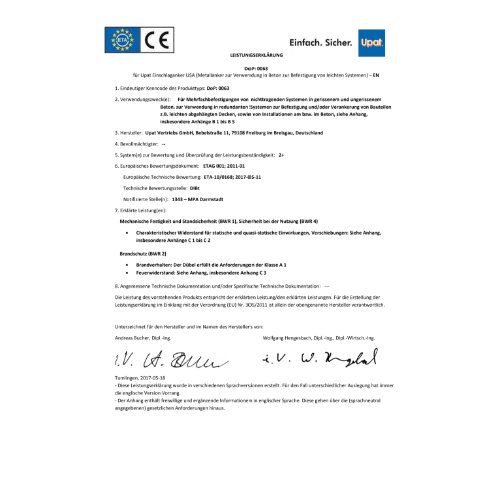

ZD_DOP_USAREDUND1_U_SDE_AIP_V1.pdf

Upat Einschlaganker USA - Mehrfachbefestigung von nichttragenden Systemen in Beton (Leistungserklärung gemäß ETA-10/0168 vom 11.05.2017)

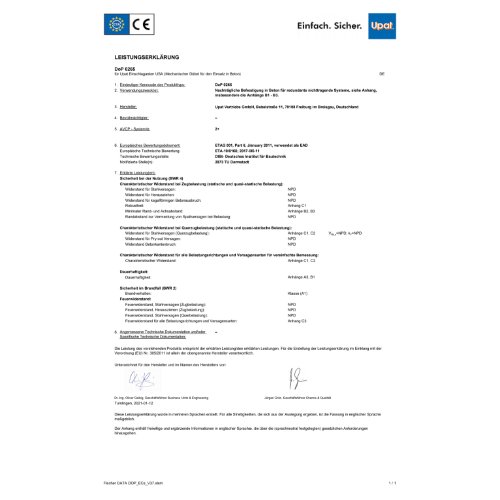

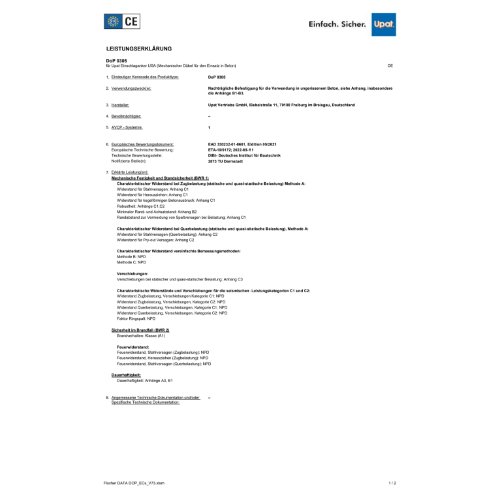

ZD_DOP_UPATUSADRUCK_F_SDE_AIP_V3.pdf

Upat Einschlaganker USA - Befestigung in ungerissenem Beton (Leistungserklärung DoP 0305 gemäß ETA-10/0172 vom 11.05.2021)

ZD_DOP_UpatUSA_Redund_F_SDE_AIP_V3.pdf

Upat Einschlaganker USA - Mechanischer Dübel für den Einsatz in Beton

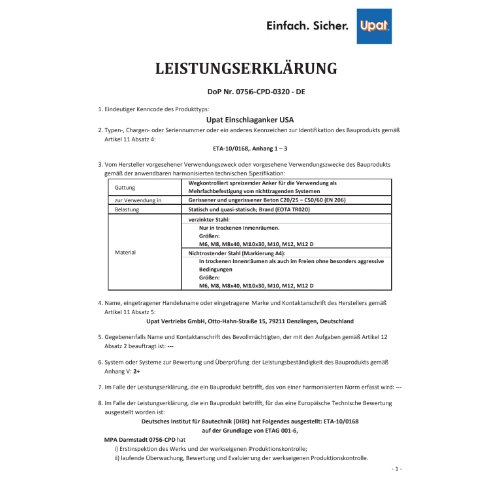

ZD_DOP_UPATUSAREDUND_U_SALL_AIP_V2.pdf

Upat Einschlaganker USA - Mehrfachbefestigung von nichttragenden Systemen in Beton (Leistungserklärung gemäß ETA-10/0168 vom 10.06.2010)

ZD_DOP_UPATUSADRUCKZO_U_SALL_AIP_V2.pdf

Upat Einschlaganker USA - Verankerung im ungerissenen Beton (Leistungserklärung gemäß ETA-10/0172 vom 10.06.2010)

Produktinformationen "UPAT Einschlaganker USA M6x30 gvz"

Der Upat Einschlaganker USA ist im Bereich der Befestigung durch Schrauben mit metrischem Gewinde und Gewindestangen die zeitsparende Lösung. Dieser Innengewindeanker, in galvanisch verzinkter Ausführung, ist besonders geeignet für die Befestigung im Innenbereich in Beton und Naturstein mit dichtem Gefüge. Er wird in das gereinigte Bohrloch gesteckt und anschließend mit dem Setzwerkzeug USA-SWZ durch Hammerschläge besonders kräfteschonend und schnell oberflächenbündig verankert. Hierbei schiebt sich der Spreizkonus in die Ankerhülse und verspreizt diese gegen die Bohrlochwand. Im Gegensatz zu vielen anderen Bolzenankern muss zur korrekten Verspreizung kein Drehmoment auf die Gewindestange oder Schraube aufgebracht werden. Besonders häufig wird der Einschlaganker USA bei der Überkopfmontage und bei geringen Betondicken für die zugelassene Befestigung von nicht tragenden Systemen, wie Rohrtrassen und Lüftungskanäle, verwendet.

Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Upat Vertriebs GmbH

Bebelstraße 11
D-79108 Freiburg im Breisgau

Tel.: +49 (0) 7666 902-0
E-Mail: info@upat.de

Eigenschaften

Ankerlänge:	30 mm
Bohrernenn-Ø:	8 mm
Material:	galvanisch verzinkter Stahl
ETA-Zulassung:	Ja
ETIM geeignet Abstandsmontage:	Nein
ETIM geeignet Beton:	Ja
ETIM geeignet Durchsteckmontage:	Nein
ETIM geeignet Naturstein:	Ja
ETIM geeignet Vorsteckmontage:	Ja
ETIM_GEWINDEMASSMETRISCH:	6 mm
FA_ANWDGBED:	Trockenbereich
FA_ANWENDG:	Trockenbereich
Zulassung:	Brandgutachten
Feuerwiderstand:	R120
Innengewinde metrisch:	M6
INSTMOM:	4 Nm
MAX_EINSCH:	13 mm
Min. Bohrlochtiefe:	32 mm
MIN_BT_VS:	32 mm
Min. Einschraubtiefe:	6 mm
MIN_VERAN:	30 mm
VDS-Zulassung:	Ja
Verkaufseinheit:	100
Variante:	UPAT Einschlaganker USA M6x30 gvz
EAN:	4000657010427
Bestellnummer:	509052
