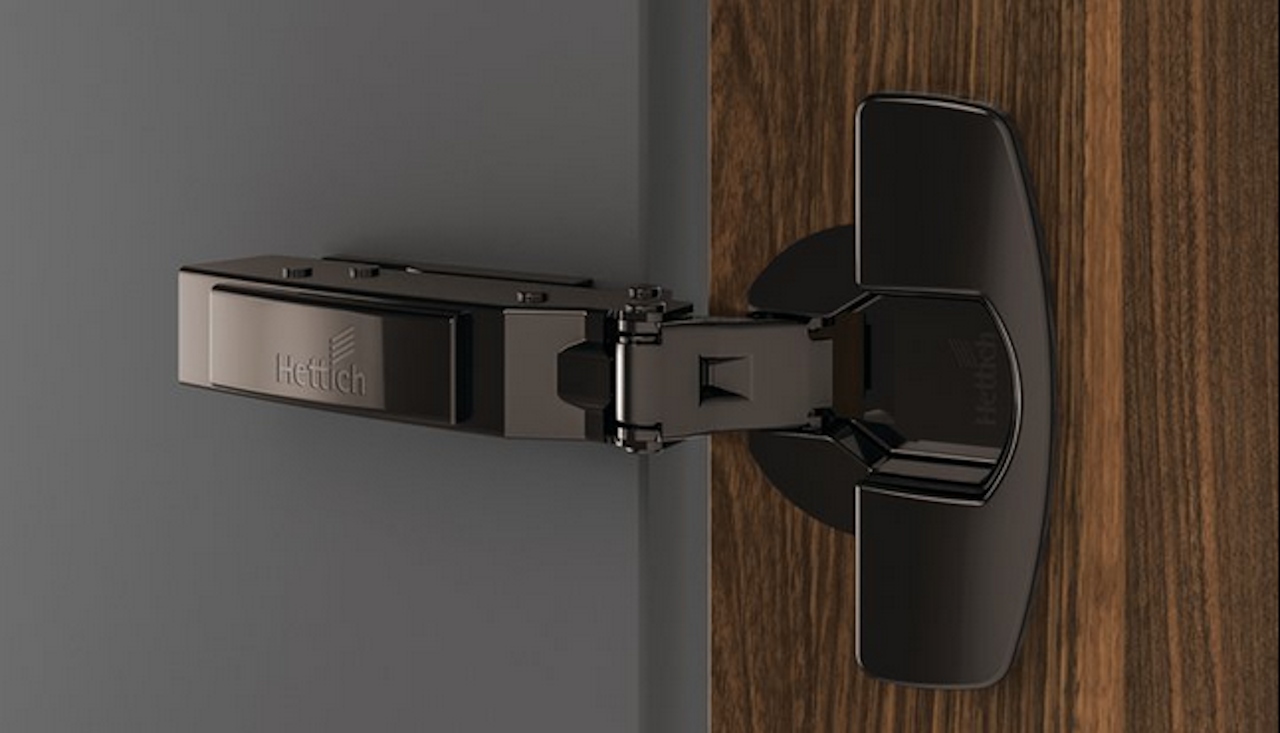

Hettich Sensys Dünntürscharnier, Türdicke ab 10 mm, ohne Schließautomatik (Sensys 8676), in obsidianschwarz, vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 8)
Hettich Sensys Dünntürscharnier, Türdicke ab 10 mm, ohne Schließautomatik (Sensys 8676), in obsidianschwarz, vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 8)
Produktnummer:
308529
Hettich Sensys Dünntürscharnier, Türdicke ab 10 mm, ohne Schließautomatik (Sensys 8676), in obsidianschwarz, vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 8)
Versand erfolgt voraussichtlich in 7 Tagen
Downloads
Produktinformationen "Hettich Sensys Dünntürscharnier, Türdicke ab 10 mm, ohne Schließautomatik (Sensys 8676), in obsidianschwarz, vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 8)"
• Sensys Dünntürscharnier, Türdicke ab 10 mm
• Ohne Dämpfung, ohne Schließautomatik, für grifflose Anwendungen (Sensys 8676)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 110°
• Für Türdicke 10-19 mm
• Anschlagart vorliegend (B 12.5 mm)
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 7.8 mm
• Montage mit Spreizmuffen (TH 58)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl in obsidianschwarz
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing und Vertriebs Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern, Germany
info@hettich.com
• Ohne Dämpfung, ohne Schließautomatik, für grifflose Anwendungen (Sensys 8676)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 110°
• Für Türdicke 10-19 mm
• Anschlagart vorliegend (B 12.5 mm)
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 7.8 mm
• Montage mit Spreizmuffen (TH 58)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl in obsidianschwarz
- Gewichtsberechnung / Scharnieranzahl je Tür
- Hettich Technical Assistant
- Sensys Scharnier mit integrierter Dämpfung
- Auflagen- / Tiefenverstellung
- Toleranzen Bohrbild
- Artikeldaten 2D/3D (DWG/DXF)
- Bohrbild 2D (DXF)
- Schnittzeichnung 2D (DXF)
- Hettich CAD
- Blätterkatalog
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing und Vertriebs Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern, Germany
info@hettich.com
Eigenschaften
| Farbe: | ObsidianSchwarz |
|---|---|
| Anschlagart: | vorliegend |
| Türart: | Dünntür aus Holzwerkstoff, Dünntür aus Holzwerkstoff, Holzrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm) |
| Basis: | 12,5 mm |
| Befestigungsbohrung: | ø 10 x 8 |
| Bohrbild: | TH 52 x 5,5 mm |
| Durchmesser der Befestigungsbohrung: | Ø 10 mm |
| Hersteller: | Hettich |
| Integrierte Auflagenverstellung: | +2 mm / -2 mm |
| Integrierte Tiefenverstellung: | +3 mm / -2 mm |
| Komforteigenschaften: | ohne Schließautomatik |
| Konstruktion: | 90°-Konstruktion |
| Max. Türdicke: | 19 mm |
| Min. Türdicke: | 10 mm |
| Montageart: | mit Spreizmuffen |
| Öffnungswinkel: | 110 ° |
| Scharnieroberfläche: | Stahl in obsidianschwarz |
| Schnellmontage Korpus: | ja |
| Topf-Ausführung: | TH 58 |
| Topfdurchmesser: | 35 mm |
| Türeigenschaft: | Auf Druck öffnend (Push to open) |
| Zuhaltung: | nein |
| Variante: | HETTICH Sensys Dünntürscharnier, Türdicke ab 10 mm, ohne Schließautomatik (Sensys 8676), in obsidianschwarz, vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, mit Spreizmuffen (ø 10 x 8) |
| EAN: | 4023149145506 |
| Bestellnummer: | 9091796 |
