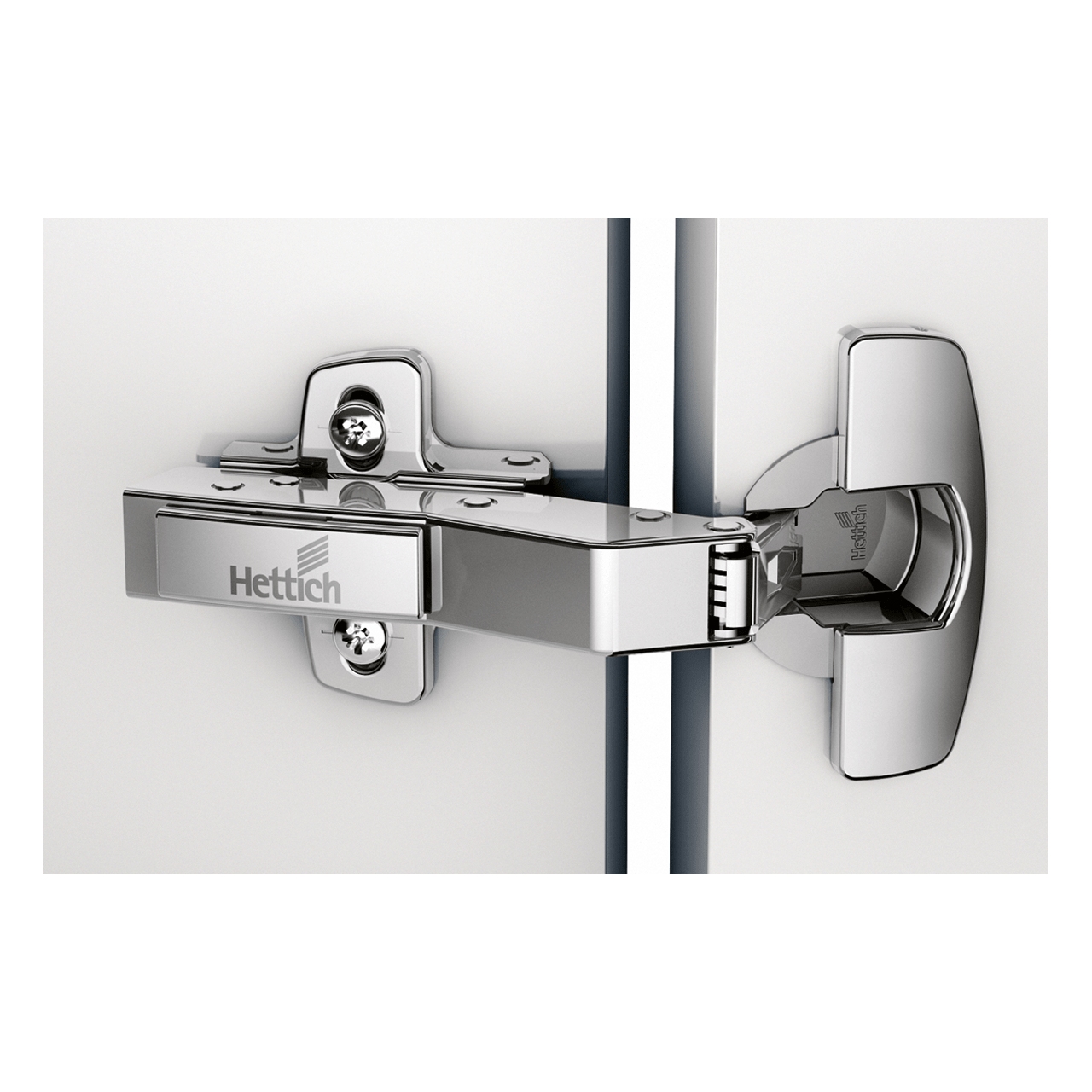

Hettich Sensys Winkelscharnier W30 ohne integrierte Dämpfung (Sensys 8639 W30), vernickelt, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)

Stück

Produktnummer: 310149

Hettich Sensys Winkelscharnier W30 ohne integrierte Dämpfung (Sensys 8639 W30), vernickelt, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)

EAN-Nr.: 4023149818103

Bestellnummer: 9088100

Zur Produktbeschreibung

Preise inkl. MwSt. zzgl. Versandkosten

Variante

Versand erfolgt voraussichtlich in 7 Tagen

Downloads

bk_48.pdf

Artikelseite (PDF)

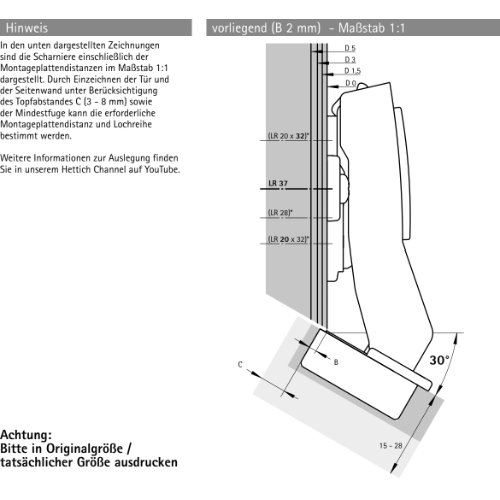

300201_1-1_W30_B2_DE.pdf

Planungsinformationen Sensys Winkelscharniere

300201_Montage_Sensys_DE.pdf

Montage Scharnier

300201_Verstellung_Sensys_DE.pdf

Verstellung Scharnier

300201_Montage_OEWB_Sensys_DE.pdf

Montage Öffnungswinkelbegrenzer

300201_Scharnier_Qualitaet_DE.pdf

Qualitätskriterien

300201_Scharnieranzahl_Sensys_DE.pdf

Scharnieranzahl je Tür

300201_Verstellung_Direkt_Sensys.pdf

Verstellung Montageplatte (Direkt-Höhenverstellung)

300201_Montage_Anschrauben_Sensys.pdf

Montage Scharniertopf

300201_Verstellung_Langloch_Sensys.pdf

Verstellung Montageplatte (Langloch-Höhenverstellung)

Produktinformationen "Hettich Sensys Winkelscharnier W30 ohne integrierte Dämpfung (Sensys 8639 W30), vernickelt, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)"

• Sensys Winkelscharnier W30
• Ohne Dämpfung, mit Schließautomatik (Sensys 8639 W30)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 95°
• Für Türdicke 15 - 28 mm

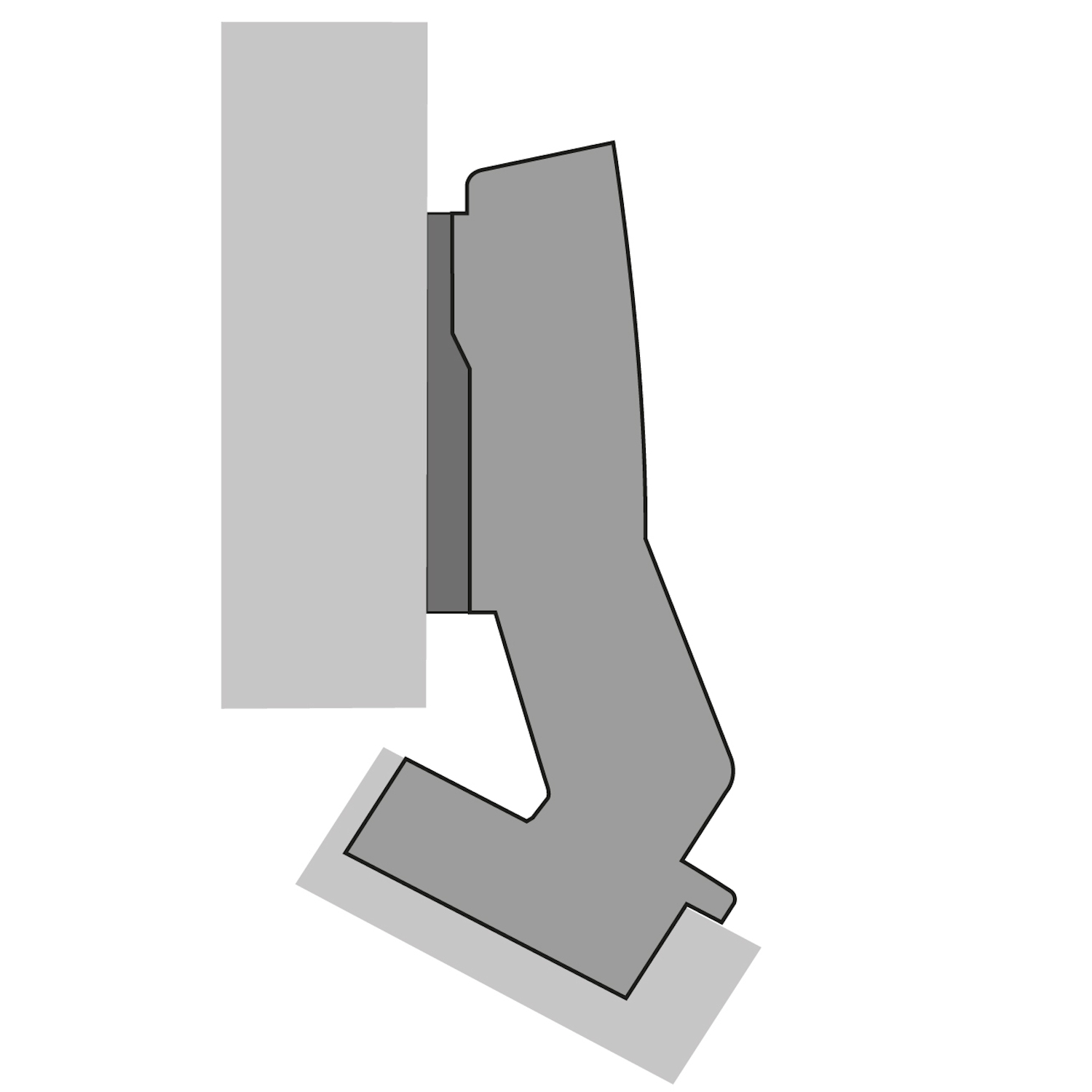

• Anschlagart vorliegend (B 2 mm)
• TH-Bohrbild 52 x 5,5 mm
• Topftiefe 12.8 mm
• Montage zum Anschrauben (TH 52)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt

Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing und Vertriebs Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern, Germany
info@hettich.com

Eigenschaften

Anschlagart:	vorliegend
Türart:	Aluminiumrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür, Standardtür / Holztür, Aluminiumrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm)
Basis:	2 mm
Befestigungsbohrung:	-
Bohrbild:	TH 52 x 5,5 mm
Durchmesser der Befestigungsbohrung:	Ankörnung, Ankörnung, Vorbohrung max, Ø 2,5 mm, Vorbohrung max, Ø 2,5 mm
Hersteller:	Hettich
Integrierte Auflagenverstellung:	+2 mm / -2 mm
Integrierte Tiefenverstellung:	+3 mm / -2 mm
Komforteigenschaften:	ohne integrierte Dämpfung
Konstruktion:	Eckschrank 120° (W30)
Max. Türdicke:	28 mm
Min. Türdicke:	15 mm
Montageart:	zum Anschrauben
Öffnungswinkel:	95 °
Scharnieroberfläche:	Stahl / Zinkdruckguss vernickelt
Schnellmontage Korpus:	ja
Schnellmontage Tür:	nein
Topf-Ausführung:	TH 52
Topfdurchmesser:	35 mm
Türeigenschaft:	Auf Druck öffnend (Push to open), Ungedämpftes Schließen mit Zuhaltung, Ungedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open)
Vorherige Bestell-Nr.:	9085216
Zuhaltung:	ja
Variante:	HETTICH Sensys Winkelscharnier W30 ohne integrierte Dämpfung (Sensys 8639 W30), vernickelt, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
EAN:	4023149818103
Bestellnummer:	9088100
