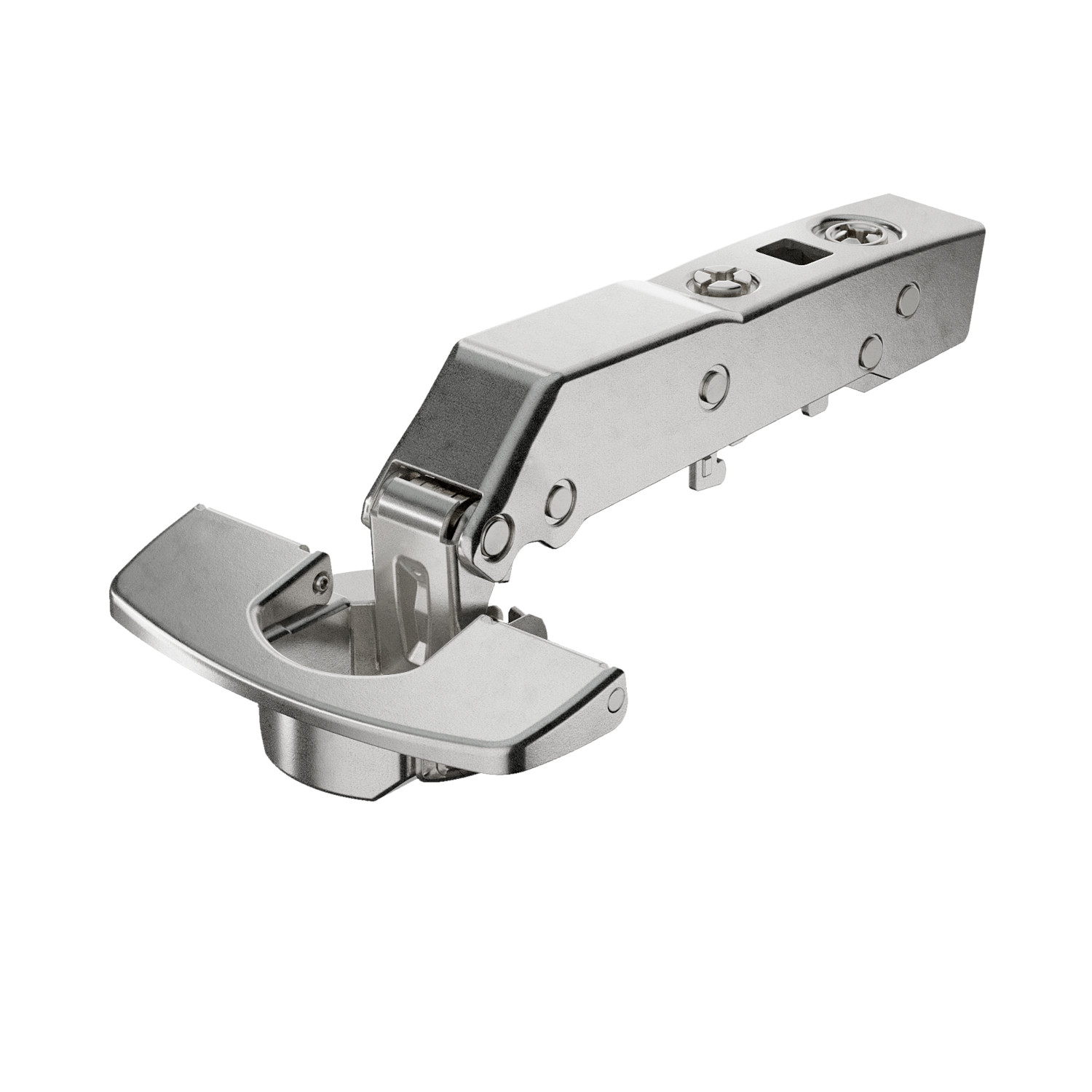

Hettich Sensys Winkelscharnier W45 mit integrierter Dämpfung (Sensys 8639i W45), vernickelt, vorliegend, Öffnungswinkel 95°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)

Stück

Produktnummer: 268902

Hettich Sensys Winkelscharnier W45 mit integrierter Dämpfung (Sensys 8639i W45), vernickelt, vorliegend, Öffnungswinkel 95°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)

EAN-Nr.: 4023149369636

Bestellnummer: 268902 , 9088072

Zur Produktbeschreibung

Preise inkl. MwSt. zzgl. Versandkosten

Variante

Versand erfolgt voraussichtlich in 7 Tagen

Downloads

bk_52.pdf

Artikelseite (PDF)

300201_1-1_W45_B9_DE.pdf

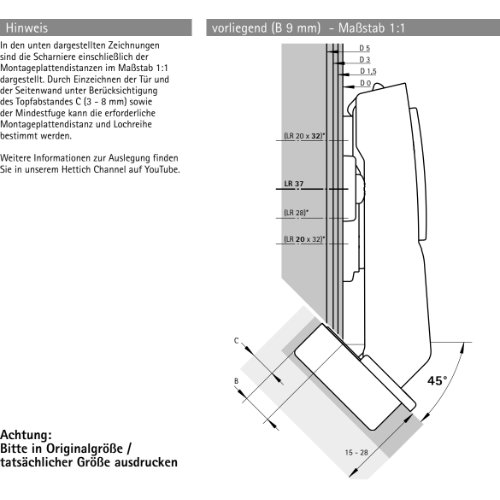

Planungsinformation Sensys Winkelscharniere

300201_Montage_Sensys_DE.pdf

Montage Scharnier

300201_Montage_Fix_Sensys_DE.pdf

Montage Scharniertopf

300201_Verstellung_Sensys_DE.pdf

Verstellung Scharnier

300201_Montage_OEWB_Sensys_DE.pdf

Montage Öffnungswinkelbegrenzer

300201_Scharnier_Qualitaet_DE.pdf

Qualitätskriterien

300201_Scharnieranzahl_Sensys_DE.pdf

Scharnieranzahl je Tür

300201_Verstellung_Direkt_Sensys.pdf

Verstellung Montageplatte (Direkt-Höhenverstellung)

300201_Verstellung_Langloch_Sensys.pdf

Verstellung Montageplatte (Langloch-Höhenverstellung)

Produktinformationen "Hettich Sensys Winkelscharnier W45 mit integrierter Dämpfung (Sensys 8639i W45), vernickelt, vorliegend, Öffnungswinkel 95°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)"

• Sensys Winkelscharnier W45
• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8639i W45)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 95°
• Für Türdicke 15 - 28 mm
• Anschlagart vorliegend (B 9 mm)
• THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm
• Topftiefe 12.8 mm
• Montage Schnellmontage Fix (THS 55)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt

Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing und Vertriebs Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern, Germany
info@hettich.com

Eigenschaften

EAN:	4023149369636
Variante:	HETTICH Sensys Winkelscharnier W45 mit integrierter Dämpfung (Sensys 8639i W45), vernickelt, vorliegend, Öffnungswinkel 95°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)
Bestellnummer:	268902, 9088072

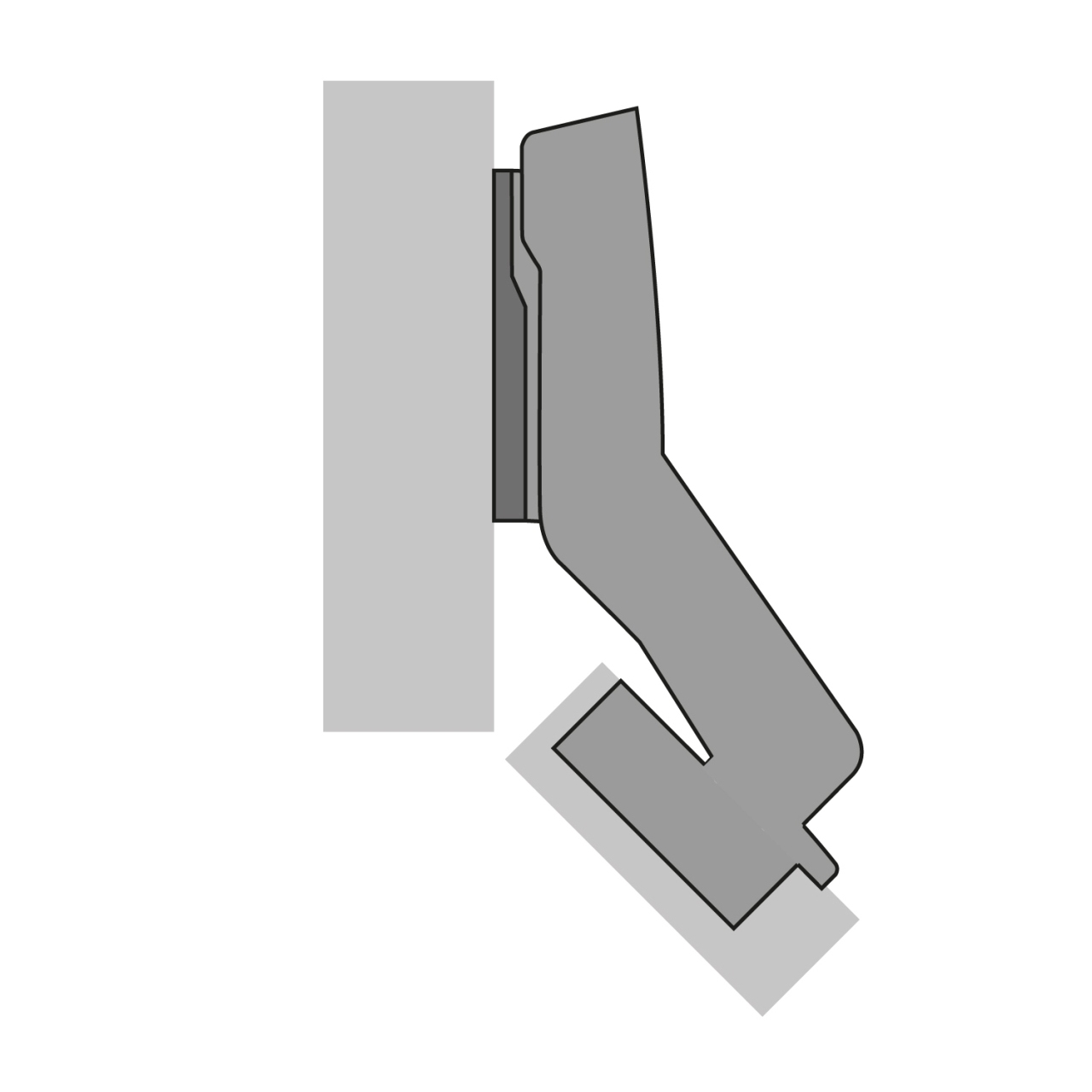

Anschlagart:	vorliegend
Basis:	9 mm
Befestigungsbohrung:	ø 10 x 6
Bohrbild:	TH 52 x 5,5 mm, TH 52 x 5,5 mm, TS 48 x 6 mm, TS 48 x 6 mm
Durchmesser der Befestigungsbohrung:	Ø 10 mm
Hersteller:	Hettich
Integrierte Auflagenverstellung:	+2 mm / -2 mm
Integrierte Tiefenverstellung:	+3 mm / -2 mm
Komforteigenschaften:	mit integrierter Dämpfung
Konstruktion:	Eckschrank 135° (W45)
Max. Türdicke:	28 mm
Min. Türdicke:	15 mm
Montageart:	Schnellmontage Fix
Öffnungswinkel:	95 °
Scharnieroberfläche:	Stahl / Zinkdruckguss vernickelt
Schnellmontage Korpus:	ja
Topf-Ausführung:	THS 55
Topfdurchmesser:	35 mm
Türart:	Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür, Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm)
Türeigenschaft:	Auf Druck öffnend (Push to open), Gedämpftes Schließen mit Zuhaltung, Gedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open)
Zuhaltung:	ja
