Hettich Auszugsführung Quadro Compact (Garnitur)
Verfügbar – Abholtermin wird nach Bestellung bestätigt
Produktnummer:
304293
EAN:
4023149985041
Hersteller-Nr.:
9200438
Produktinformationen "Hettich Auszugsführung Quadro Compact (Garnitur)"
• Für Einsatz im Big Org@Tower Wood
• Vollauszug mit Dämpfung Silent System
• 45 kg Belastbarkeit nach EN 15338 Level 2
• Erhöhung der Belastbarkeit auf 75 kg bei Einsatz mit 2 Bockrollen
• Stahl verzinkt
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing u. Vertriebs
Ansprechpartner: mirco.erfurth@hettich.com
Straße: Anton-Hettich-Straße 12-16
Stadt: Kirchlengern
Zip: 32278
Telefon: +49 5733 798 0
E-Mail: mirco.erfurth@hettich.com
• Vollauszug mit Dämpfung Silent System
• 45 kg Belastbarkeit nach EN 15338 Level 2
• Erhöhung der Belastbarkeit auf 75 kg bei Einsatz mit 2 Bockrollen
• Stahl verzinkt
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing u. Vertriebs
Ansprechpartner: mirco.erfurth@hettich.com
Straße: Anton-Hettich-Straße 12-16
Stadt: Kirchlengern
Zip: 32278
Telefon: +49 5733 798 0
E-Mail: mirco.erfurth@hettich.com
Eigenschaften "Hettich Auszugsführung Quadro Compact (Garnitur)"
| Einsatzbereich: | Big Org@Tower |
|---|---|
| Anschlagseite: | links und rechts |
| Hersteller: | Hettich |
| Außenmaß Innenkorpus: | 709 mm |
| Auszugart: | Vollauszug |
| Führungsart: | Verdeckte Führung |
| Komforteigenschaften: | Silent System |
| Komponenten: | Auszugsführungen |

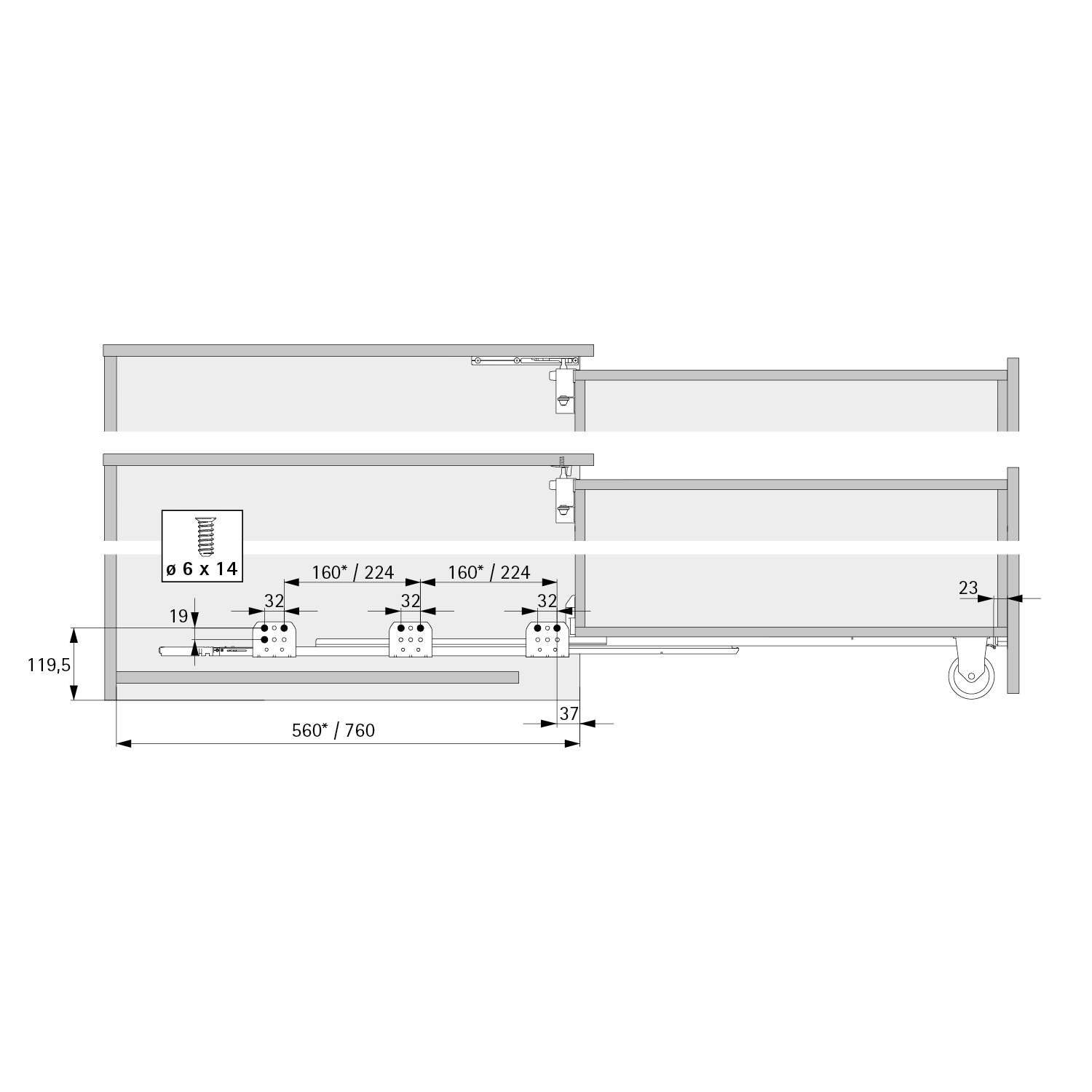

| Min. Einbautiefe (mm): | 760 mm |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
Hersteller "Hettich Marketing u. Vertriebs"
GmbH & Co.KG
Weiterführende Links des Herstellers
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
Produktgalerie überspringen
Zubehör
Hettich Set Aufschiebemontage Quadro Big Duplex
• Zur werkzeuglosen Befestigung von Auszugsführung und Innenkorpus Set besteht aus: • 2 Stück Adapter für Schnäpper vorne • 2 Stück Adapter für Schnäpper seitlich • 2 Stück Schnäpper links / rechts • 2 Stück Längenausgleichsstück Hinweise: • Schrauben siehe Montageanleitung Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Set zur Positionierung Quadro Bix Duplex
• Zur Seitenstabilisierung • Zur horizontalen und vertikalen Blendeneinstellung Set besteht aus: • 2 Stück Seitenstabilisator • 2 Stück Distanzrolle • 2 Stück SAH 302 Hinweise: • Schrauben siehe Montageanleitung Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Zusatzset ohne Silent System
2 Varianten verfügbar
• Zur Begrenzung des Auszugswegs Set besteht aus: • 1 Stück Abstandhalter• 1 Stück Aktivator InnenkorpusHinweise:• Die Befestigung des Aktivator Innenkorpus erfolgt mittels VB-Hülsen und zusätzlichen Befestigungsschrauben, siehe Montageanleitung Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Big Org@Tower Zusatzset Silent System
2 Varianten verfügbar
• Zur Begrenzung des Auszugswegs Set besteht aus: • 1 Stück Abstandhalter• 1 Stück Aktivator InnenkorpusHinweise:• Die Befestigung des Aktivator Innenkorpus erfolgt mittels VB-Hülsen und zusätzlichen Befestigungsschrauben, siehe Montageanleitung Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Dev fix Apparate-Bockrolle D=75 mm
8 Varianten verfügbar
• Geeignet für: Stein, Parkett, Teppich, PVC / Linoleum• Gehäuse: Stahlblech verzinkt• Rad: Polypropylen• Lauffläche: thermoplastischer Gummi grau Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Höhenverstellbare Stützrolle (Bockrolle)
• Zur stufenlosen Höhenverstellung bei diversen Fußhöhen • Gehäuse: Kunststoff • Radachse: Zylinderstift, eingerastet • Rad: thermoplastischer Gummi für Hartböden • Gleitlager Hinweise: • DEV fix Apparatebockrolle kann alternativ eingesetzt werden (nicht verstellbar) Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Direktbefestigungsschraube ø 6 x 14
8 Varianten verfügbar
• ø 6 x 14 mm• Senkkopf• PZ-Kreuzschlitz• Stahl vernickelt Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Direktbefestigungsschraube ø 6 x 13,7
4 Varianten verfügbar
• Bohrdurchmesser 5 mm• Spanplattengüte nach DIN EN 320• Drehmoment 1,5 Nm + 0,3 Nm• Stahl vernickelt Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Direktbefestigungsschraube ø 6 x 14
• Abmessung: ø 6 x 14 mm • Stahl vernickelt Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Verbindungschraube-Hülse VHS34/35, 35 mm
• Zierliche Korpusverbinder mit hohen Zusammenpresskräften • Für Bohrdurchmesser 5 mm • Verbindungshülsen 35 mm lang • Zurückversetztes Einschraubgewinde erleichtert das Eindrehen der Verbindungsschraube • Verbindungshülse: Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
