Hettich Quadro 2D Schnäpper für Quadro V6 5D Garnitur
6 Varianten verfügbar
• Für den Einsatz von Quadro V6 5D und Quadro 25 2D mit Holzschubkästen• Werkzeuglose Höhenverstellung bis + 3 mm und Seitenverstellung bis +/- 1,5 mm• Optional: Tablarbodenhalter• Kunststoff anthrazitHinweise:• Tablarbodenhalter muss separat bestellt werden Artikeldaten 2D/3D (DWG/DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Schnäpper für Holzschubkästen mit genutetem Boden (Q25 u. QV6) links/rechts
• Einsatzbereich: Quadro V6, Quadro 25 • Zur sicheren, werkzeuglosen Verbindung von Quadro Führungen und Holzschubkasten• Stufenlose Höhenverstellung bis + 2 mm über Rändelrad• Kunststoff schwarz Montage Quadro VollauszugArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Ansprechpartner: mirco.erfurth@hettich.com Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Quadro V6 mit Push to open, EB 20, 320, rechts
26 Varianten verfügbar
• Aufschiebemontage mit Schnäppern und werkzeugloser Höhenverstellung• Integrierter Öffnungsmechanismus Push to open• Optional: Synchronisation / Multi-Synchronisation • Optional: Schnäpper / Aufsteckhalter für Tablaranwendungen• Optional: Tablarbodenarretierung• Geeignet für Schubkästen mit Zargendicke bis 16 mm• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszugsführungen mit Aufschiebemontage• Belastbarkeit nach EN 15338, Level 3• Stahl verzinktHinweise:• Bei Einsatz von Schnäpper / Aufsteckhalter für Tablarböden verringert sich die Tablarbodenlänge um 12 mm (NL - 12 mm) Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Quadro V6 mit Push to open, EB 20, 320, links
26 Varianten verfügbar
• Aufschiebemontage mit Schnäppern und werkzeugloser Höhenverstellung• Integrierter Öffnungsmechanismus Push to open• Optional: Synchronisation / Multi-Synchronisation • Optional: Schnäpper / Aufsteckhalter für Tablaranwendungen• Optional: Tablarbodenarretierung• Geeignet für Schubkästen mit Zargendicke bis 16 mm• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszugsführungen mit Aufschiebemontage• Belastbarkeit nach EN 15338, Level 3• Stahl verzinktHinweise:• Bei Einsatz von Schnäpper / Aufsteckhalter für Tablarböden verringert sich die Tablarbodenlänge um 12 mm (NL - 12 mm) Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

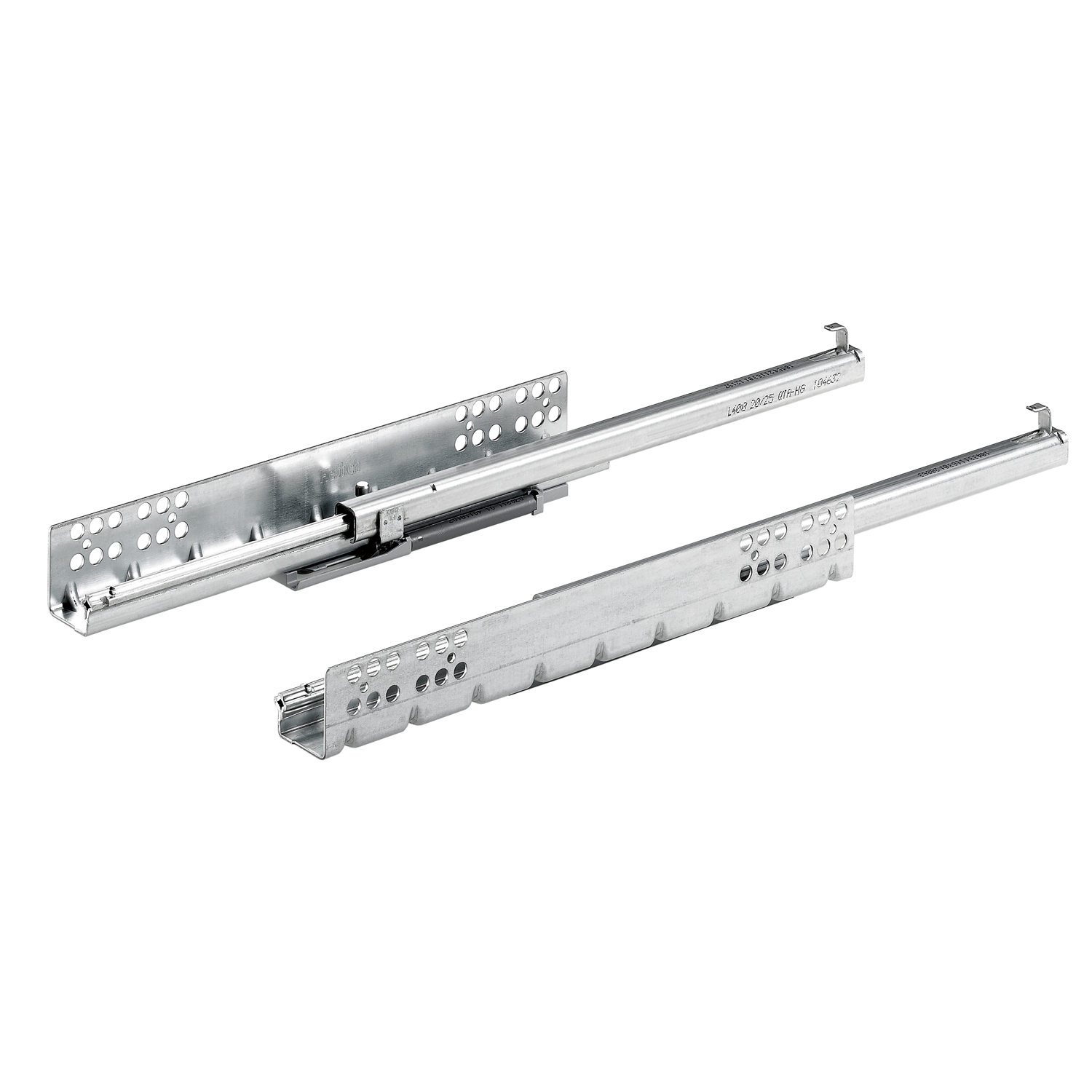

Hettich Quadro V6 5D M (30 kg) Silent System Vollauszug EB21 600 mm Garnitur rs + li
60 Varianten verfügbar
• Aufschiebemontage mit 2D-Schnäppern für Höhen- und Seitenverstellung, integrierte Tiefenverstellung, integrierte Neigungsverstellung, integrierte Radialverstellung• Integrierte Dämpfung Silent System• Alle Verstellungen werkzeuglos: Höhenverstellung bis + 3 mm, Seitenverstellung bis +/- 1,5 mm , Tiefenverstellung bis + 2/- 1 mm, Neigungsverstellung bis + 4 mm und Radialverstellung bis +/- 1,5 mm• Optional: Öffnungssystem Push to open Silent• Optional: Synchronisation / Multi-Synchronisation für Push to open Silent• Optional: Tablarbodenhalter / Tablarbodenarretierung• Belastungsklassen XS (10 kg) / M (30 kg)• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszügen mit Aufschiebemontage• Geeignet für Schubkästen mit Zargendicke bis 16 mm• Belastbarkeit nach EN 15338, Level 3• Stahl verzinktHinweise:• 2D-Schnäpper muss separat bestellt werden• Push to open Silent für Quadro V6 5D mit Silent System kann separat bestellt werden• Tablarbodenhalter kann separat bestellt werden• Synchronisation / Multi-Synchronisation für Push to open Silent kann separat bestellt werden• Bei Einsatz des Tablarbodenhalters vermindert sich die Schubkastenlänge um 10 mm (NL - 20 mm) Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Kupplung u. Aufnahmehalter für 16/19mm Tablarböden
6 Varianten verfügbar
• Für den Einsatz von Quadro V6 5D und Quadro 25 2D mit Holzschubkästen• Werkzeuglose Höhenverstellung bis + 3 mm und Seitenverstellung bis +/- 1,5 mm• Optional: Tablarbodenhalter• Kunststoff anthrazitHinweise:• Tablarbodenhalter muss separat bestellt werden Artikeldaten 2D/3D (DWG/DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Quadro V6 5D M (30 kg) Silent System Vollauszug EB21 350 mm Garnitur rs + li
60 Varianten verfügbar
• Aufschiebemontage mit 2D-Schnäppern für Höhen- und Seitenverstellung, integrierte Tiefenverstellung, integrierte Neigungsverstellung, integrierte Radialverstellung• Integrierte Dämpfung Silent System• Alle Verstellungen werkzeuglos: Höhenverstellung bis + 3 mm, Seitenverstellung bis +/- 1,5 mm , Tiefenverstellung bis + 2/- 1 mm, Neigungsverstellung bis + 4 mm und Radialverstellung bis +/- 1,5 mm• Optional: Öffnungssystem Push to open Silent• Optional: Synchronisation / Multi-Synchronisation für Push to open Silent• Optional: Tablarbodenhalter / Tablarbodenarretierung• Belastungsklassen XS (10 kg) / M (30 kg)• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszügen mit Aufschiebemontage• Geeignet für Schubkästen mit Zargendicke bis 16 mm• Belastbarkeit nach EN 15338, Level 3• Stahl verzinktHinweise:• 2D-Schnäpper muss separat bestellt werden• Push to open Silent für Quadro V6 5D mit Silent System kann separat bestellt werden• Tablarbodenhalter kann separat bestellt werden• Synchronisation / Multi-Synchronisation für Push to open Silent kann separat bestellt werden• Bei Einsatz des Tablarbodenhalters vermindert sich die Schubkastenlänge um 10 mm (NL - 20 mm) Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Quadro V6 mit Silent System, EB 20, 500, rechts
32 Varianten verfügbar
• Aufschiebemontage mit Schnäppern und werkzeugloser Höhenverstellung• Integrierte Dämpfung Silent System• Optional: Schnäpper / Aufsteckhalter für Tablaranwendungen• Optional: Tablarbodenarretierung• Geeignet für Schubkästen mit Zargendicke bis 16 mm• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszugsführungen mit Aufschiebemontage• Belastbarkeit nach EN 15338, Level 3• Stahl verzinktHinweise:• Bei Einsatz von Schnäpper / Aufsteckhalter für Tablarböden verringert sich die Tablarbodenlänge um 12 mm (NL - 12 mm) Hettich Technical AssistantMontage Quadro VollauszugQuadro, verdeckte AuszugsführungArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Quadro V6 mit Silent System, EB 20, 500, links
32 Varianten verfügbar
• Aufschiebemontage mit Schnäppern und werkzeugloser Höhenverstellung• Integrierte Dämpfung Silent System• Optional: Schnäpper / Aufsteckhalter für Tablaranwendungen• Optional: Tablarbodenarretierung• Geeignet für Schubkästen mit Zargendicke bis 16 mm• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszugsführungen mit Aufschiebemontage• Belastbarkeit nach EN 15338, Level 3• Stahl verzinktHinweise:• Bei Einsatz von Schnäpper / Aufsteckhalter für Tablarböden verringert sich die Tablarbodenlänge um 12 mm (NL - 12 mm) Hettich Technical AssistantMontage Quadro VollauszugQuadro, verdeckte AuszugsführungArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Quadro V6 Vollauszug 450 mm 30 kg Silent System, Bodenmontage
4 Varianten verfügbar
• Aufschiebemontage mit Schnäppern und werkzeugloser Höhenverstellung• Integrierte Dämpfung Silent System• Geeignet für Schubkästen mit Zargendicke bis 16 mm• Belastbarkeit nach EN 15338, Level 3• Stahl verzinktHinweise:• Bei Einsatz von Schnäpper/Aufsteckhalter für Tablarböden verringert sich die Tablarbodenlänge um 12 mm (NL - 12 mm) Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Quadro V6 5D M (30 kg) Silent System Vollauszug EB21 500 mm Garnitur rs + li
60 Varianten verfügbar
• Aufschiebemontage mit 2D-Schnäppern für Höhen- und Seitenverstellung, integrierte Tiefenverstellung, integrierte Neigungsverstellung, integrierte Radialverstellung• Integrierte Dämpfung Silent System• Alle Verstellungen werkzeuglos: Höhenverstellung bis + 3 mm, Seitenverstellung bis +/- 1,5 mm , Tiefenverstellung bis + 2/- 1 mm, Neigungsverstellung bis + 4 mm und Radialverstellung bis +/- 1,5 mm• Optional: Öffnungssystem Push to open Silent• Optional: Synchronisation / Multi-Synchronisation für Push to open Silent• Optional: Tablarbodenhalter / Tablarbodenarretierung• Belastungsklassen XS (10 kg) / M (30 kg)• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszügen mit Aufschiebemontage• Geeignet für Schubkästen mit Zargendicke bis 16 mm• Belastbarkeit nach EN 15338, Level 3• Stahl verzinktHinweise:• 2D-Schnäpper muss separat bestellt werden• Push to open Silent für Quadro V6 5D mit Silent System kann separat bestellt werden• Tablarbodenhalter kann separat bestellt werden• Synchronisation / Multi-Synchronisation für Push to open Silent kann separat bestellt werden• Bei Einsatz des Tablarbodenhalters vermindert sich die Schubkastenlänge um 10 mm (NL - 20 mm) Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Quadro V6 5D M (30 kg) Push to open Vollauszug EB21 400 mm Garnitur rs + li
42 Varianten verfügbar
• Aufschiebemontage mit 2D-Schnäppern für Höhen- und Seitenverstellung, integrierte Tiefenverstellung, integrierte Neigungsverstellung, integrierte Radialverstellung• Integrierter Öffnungsmechanismus Push to open• Alle Verstellungen werkzeuglos: Höhenverstellung bis + 3 mm, Seitenverstellung bis +/- 1,5 mm , Tiefenverstellung bis + 2/- 1 mm, Neigungsverstellung bis + 4 mm und Radialverstellung bis +/- 1,5 mm• Optional: Synchronisation / Multi-Synchronisation• Optional: Tablarbodenhalter / Tablarbodenarretierung• Belastungsklasse M (30 kg)• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszügen mit Aufschiebemontage• Geeignet für Schubkästen mit Zargendicke bis 16 mm• Belastbarkeit nach EN 15338, Level 3• Stahl verzinktHinweise:• 2D-Schnäpper muss separat bestellt werden• Synchronisation / Multi-Synchronisation für Quadro V6 5D mit Push to open kann separat bestellt werden• Tablarbodenhalter kann separat bestellt werden• Bei Einsatz des Tablarbodenhalters vermindert sich die Schubkastenlänge um 20 mm (NL - 10 mm) Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
