Schiebetürsystem SlideLine 55 Plus

Hettich Führungst. zum Anschr. SlideLine 55 Plus für Schr. mit 2 einl. Türen

2 Varianten verfügbar

• Pro Tür sind 2 Führungsteile einzusetzen• Mit federndem Riegel und Entriegelungssicherung• Kunststoff grauFührungsteileFür 1 Schiebetür werden 2 Führungsteile benötigt. Gewichtsberechnung für WerkstückeHettich Technical AssistantWerkzeuglose Höhenverstellung SlideLine 55 PlusTürmontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Laufteil zum Anschrauben SlideLine 55 Plus für Schrank mit 2 einl. Türen

2 Varianten verfügbar

• Pro Tür sind 2 Laufteile einzusetzen• Werkzeuglose Höhenverstellung ± 1,5 mm• Kunststoff grauFür 1 Schiebetür werden 2 Laufteile benötigt.Werkzeuglose Höhenverstellung +/- 1,5mm Gewichtsberechnung für WerkstückeHettich Technical AssistantWerkzeuglose Höhenverstellung SlideLine 55 PlusTürmontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

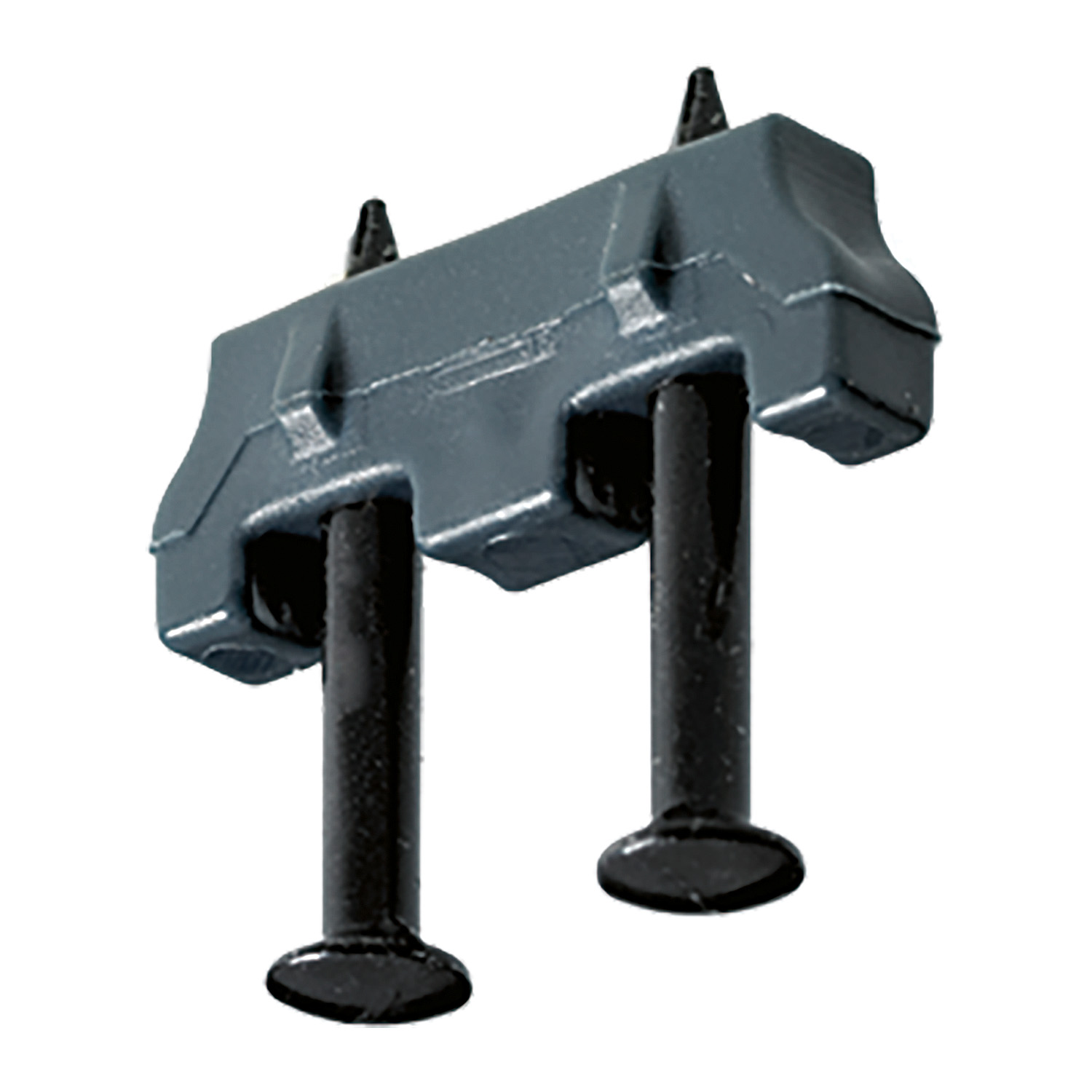

Hettich Zuhaltung SlideLine 55 Plus Kunststoff grau

• Für linke und rechte Tür einsetzbar • Pro Tür sind 4 Zuhaltungen einzusetzen • Bei Einsatz der Dämpfung Silent System ist die Zuhaltung nicht nötig • Befestigung mit vormontierten Nägeln • Kunststoff grau Zuhaltung Gewichtsberechnung für WerkstückeHettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Ansprechpartner: mirco.erfurth@hettich.com Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

Hettich Slide Line 55 Laufprofil 4000mm Kunststoff weiß

7 Varianten verfügbar

• Bei einem 2-türigen Schrank sind 4 Profile einzusetzen• Profile aus Kunststoff: Türgewicht max. 15 kg• Profile aus Aluminium: Türgewicht max. 30 kgHinweise:• Kundenspezifische Längen auf Anfrage Gewichtsberechnung für WerkstückeVideoVideo 2Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

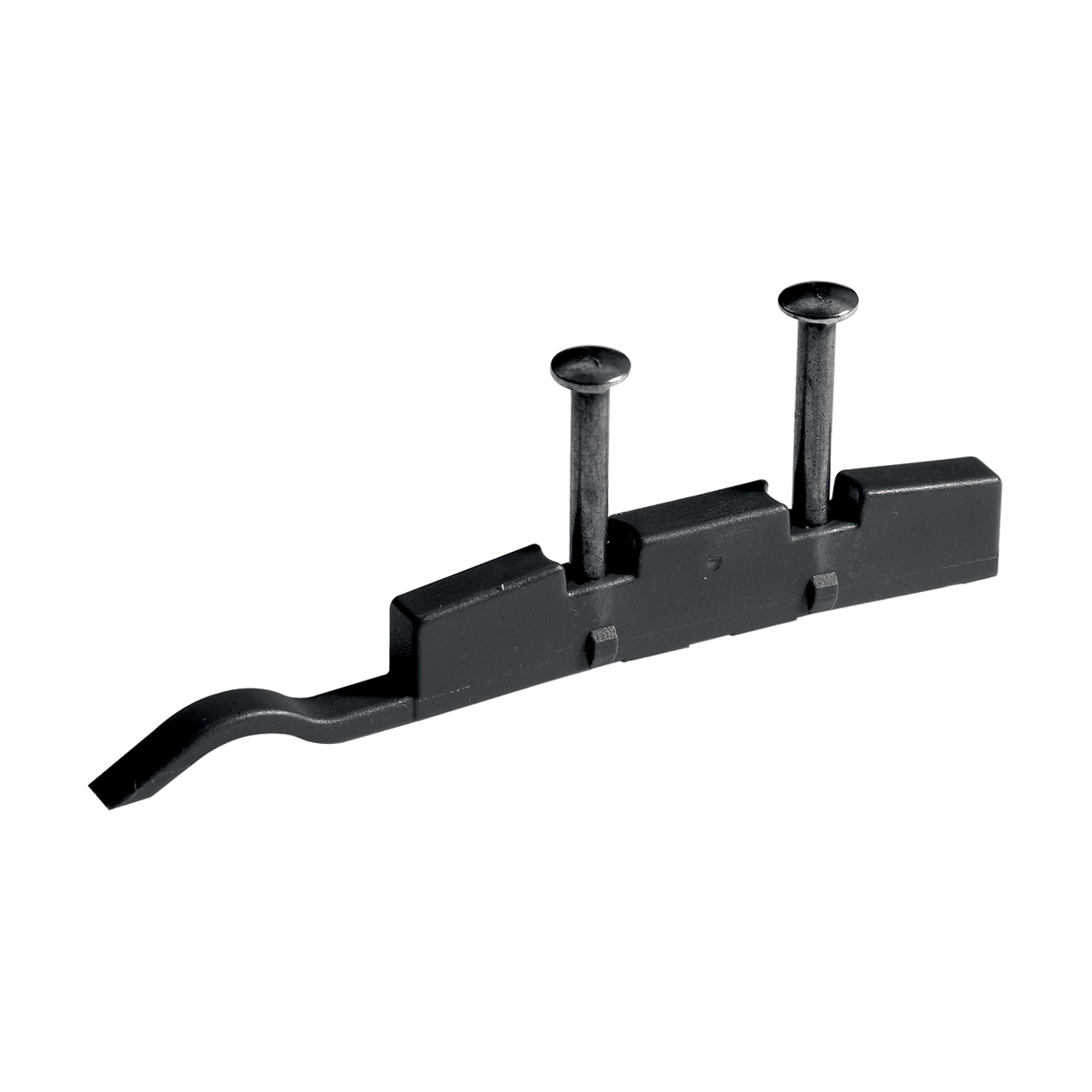

Hettich Aktivator für Dämpfungssystem, SlideLine 55 Plus

• Für linke und rechte Tür einsetzbar • Pro Dämpfungseinheit ist 1 Aktivator einzusetzen • Befestigung mit vormontierten Nägeln • Kunststoff grau Aktivator für Silent System Gewichtsberechnung für WerkstückeHettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Ansprechpartner: mirco.erfurth@hettich.com Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

Hettich Slide Line 55 Laufprofil 4000mm Kunststoff schwarz

7 Varianten verfügbar

Hettich SlideLine 55 Plus Führungsteil für 1 vorl. (gefälzte) und 1 einl. Tür

2 Varianten verfügbar

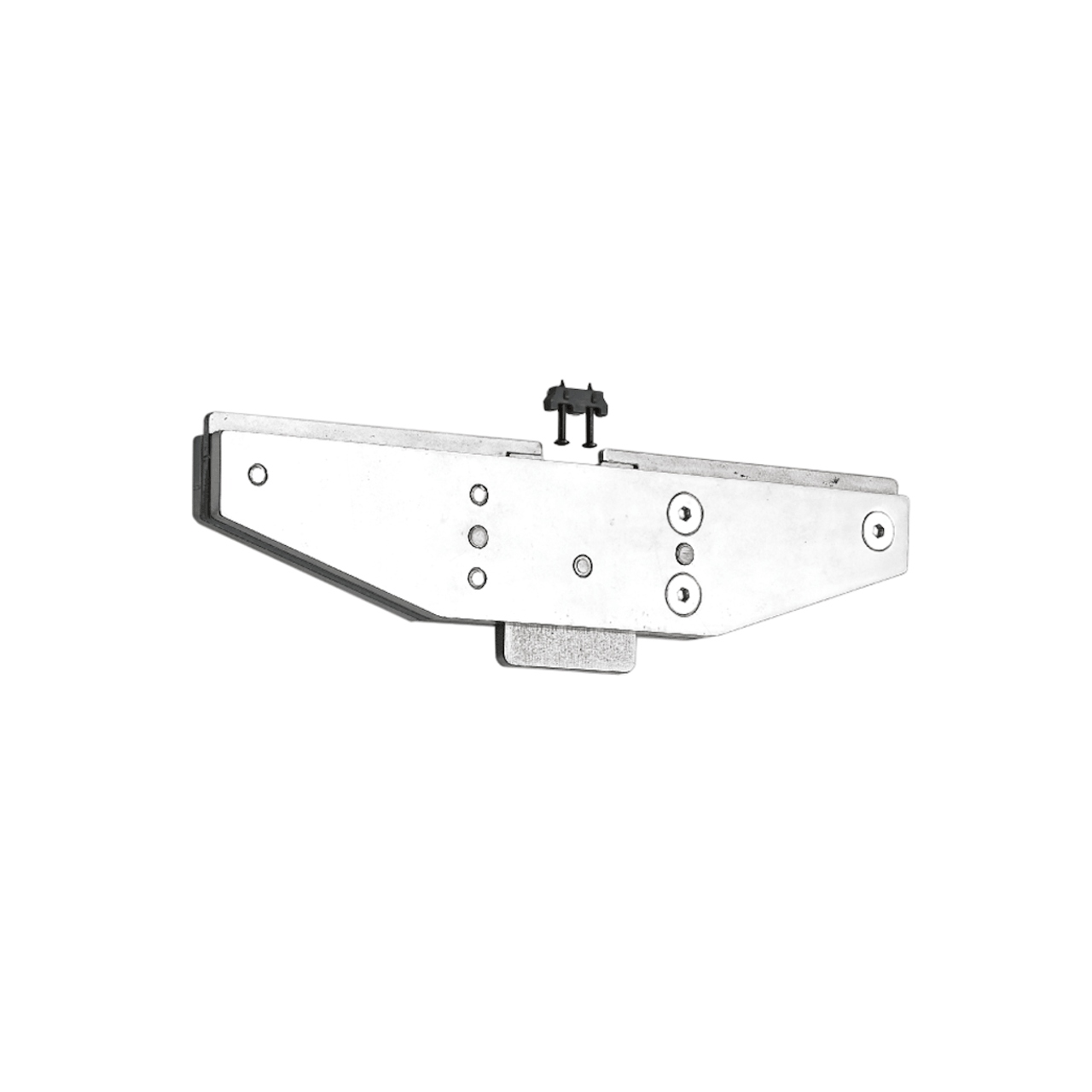

Hettich Dämpfung für SlideLine 55 Plus rechts (einliegend)

4 Varianten verfügbar

• Einsetzbar für einliegende Holztüren• Einbauposition links oder rechts• Minimale Türbreite bei Schließdämpfung: 400 mm• Minimale Türbreite bei Schließ- und Öffnungsdämpfung: 550 mm• Gehäuse: Metall verzinkt• Innenteil: Kunststoff grauSilent SystemBei Einsatz von Silent System ersetzt diese das jeweilige Führungsteil der Schiebetür.Für Schließ- und Öffnungsdämpfung für 1 Schiebetür sind die Varianten links und rechts erforderlich.Für Schließdämpfung für 1 Schiebetür ist die Variante links oder die Variante rechts erforderlich. Gewichtsberechnung für WerkstückeHettich Technical AssistantMontage SlideLine 55 Plus mit integrierter Dämpfung Silent SystemTürmontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
