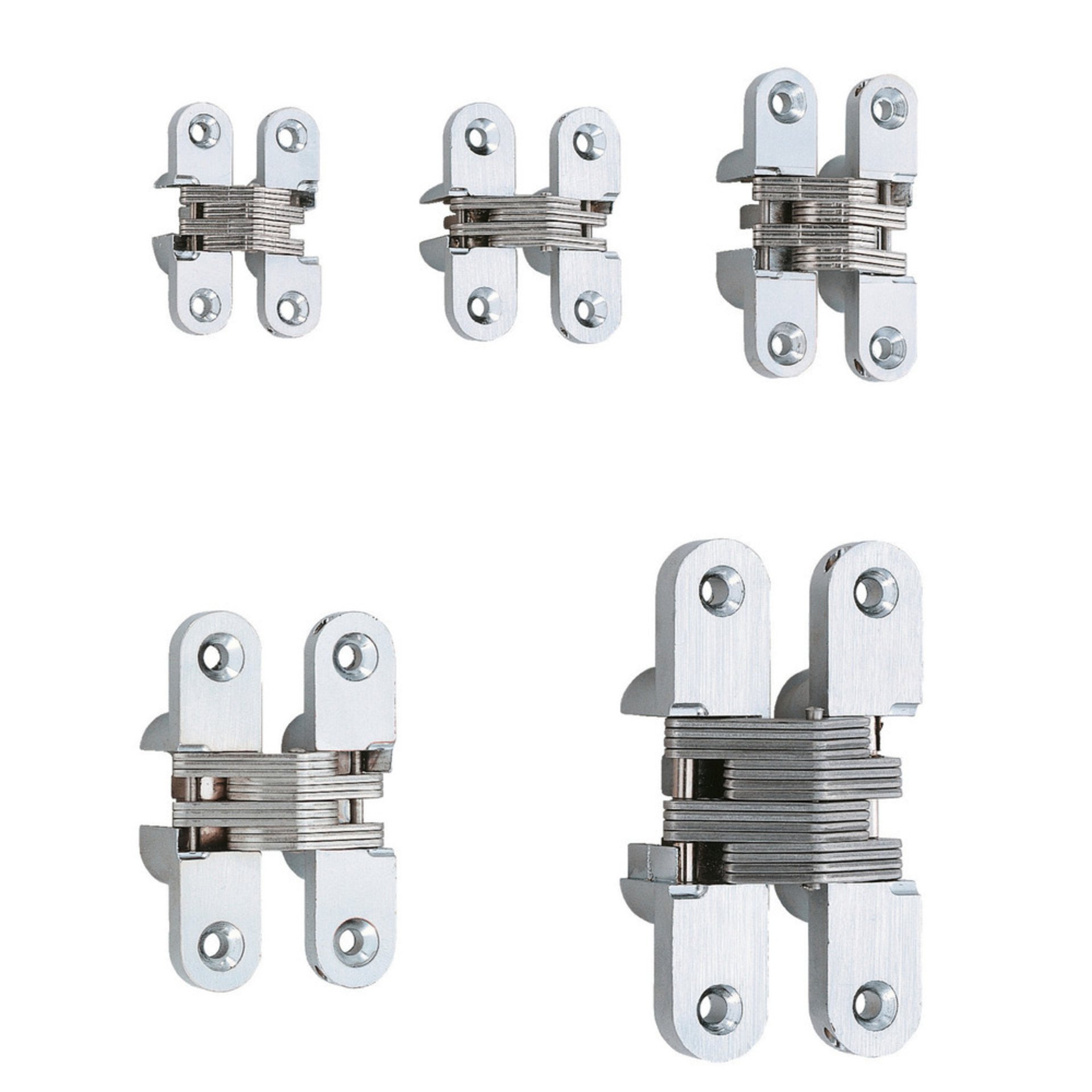

Sugatsune R-45 Scharnier für unsichtbaren Anschlag
Produktnummer:
329179
EAN:
4510932004725
Hersteller-Nr.:
170-090-084
Produktinformationen "Sugatsune R-45 Scharnier für unsichtbaren Anschlag"
Der Arm aus Edelstahl (SUS304) hat eine ausreichende Festigkeit und eine hervorragende Korrosionsbeständigkeit.
R-100 nimmt eine Rolle als Führungsstift an, die eine reibungslose Bewegung auch unter hoher Belastung ermöglicht.
Kann weithin von Holztüren bis zu Blechtüren verwendet werden.
Drehmomentscharniere sind ebenfalls erhältlich
R-100 nimmt eine Rolle als Führungsstift an, die eine reibungslose Bewegung auch unter hoher Belastung ermöglicht.
Kann weithin von Holztüren bis zu Blechtüren verwendet werden.
Drehmomentscharniere sind ebenfalls erhältlich
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Sugatsune Europe GmbH
Ansprechpartner: t.kurosawa@sugatsune.eu
Straße: Heerdter Lohweg 87-89
Stadt: Düsseldorf
Zip: 40549
Telefon: +49 211 53812900
E-Mail: sales@sugatsune.eu

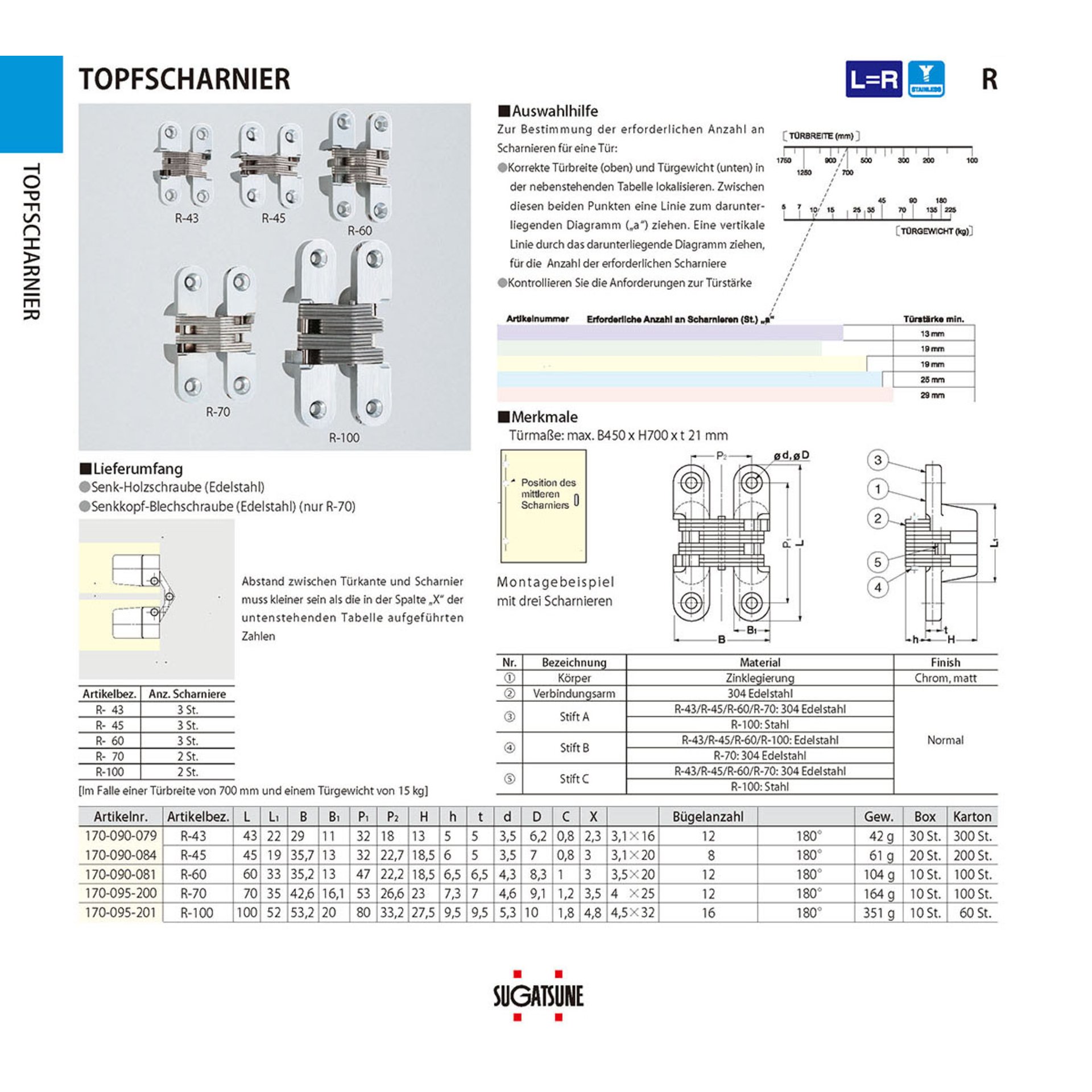

Eigenschaften "Sugatsune R-45 Scharnier für unsichtbaren Anschlag"
| Türmaterial: | Holz |
|---|---|
| Verwendung: | Für Möbel |
| d: | φ3.5/φ7 |
| L: | 45 mm |
| L1: | 19 mm |
| Türbreite: | 450 |
| H: | 18.5 |
| P1: | 32 mm |
| Türhöhe: | 700 |
| P2: | 22.7 |
| B1: | 13 |
| Ausführung: | Standard |
| h: | 6 |
| t: | 5 |
| Tragfähigkeit N/2Stk.: | 39 |
| Tragfähigkeit kgf/2Stk.: | 4 |
| B: | 35.7 mm |
| C: | 0.8 |
| Grundmaterial: | Zinklegierung |
| X: | 3 |
| Anzahl der Arme: | 8 |
| Grund-Finish: | Satin-Verchromung |
| Enthaltene Schraube: | 3.1×20 |
| Tür Bohrungstiefe: | 0 bis 25 Max |
| Rahmen-Bohrungstiefe: | 0 bis 25 Max |
| Öffnungswinkel: | 180° |
| Variante: | R-45 Scharnier für unsichtbaren Anschlag mm |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
