Hettich Intermat 9936 Alu, Basis 13,5 mm, TA 22, zum Anschrauben
Verfügbar – Abholtermin wird nach Bestellung bestätigt
Produktnummer:
310441
EAN:
4023149729942
Hersteller-Nr.:
72994
Produktinformationen "Hettich Intermat 9936 Alu, Basis 13,5 mm, TA 22, zum Anschrauben"
• Intermat Alurahmenscharnier
• Mit Schließautomatik (Intermat 9936 Alu)
• Qualitätseinstufung nach EN 15570, Level 2
• Öffnungswinkel 95°
• Für 19 mm breite Aluminiumprofile

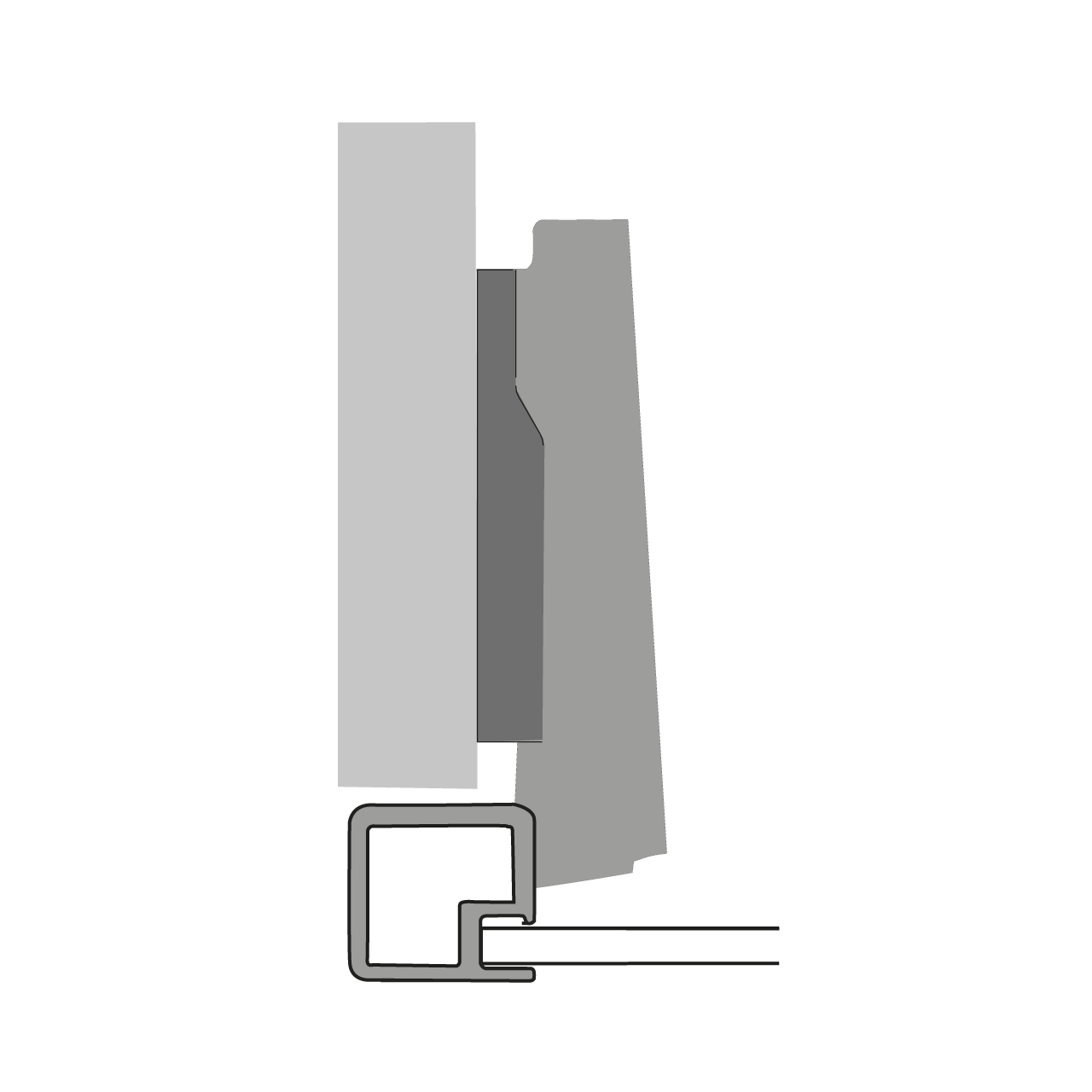

• Anschlagart vorliegend (B 13.5)
• Montage zum Anschrauben
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +2.5 mm / -1.5 mm
• Höhenverstellung über Montageplatte
• Inklusive 2 Befestigungsschrauben
• Stahl / Zinkdruckguss vernickelt
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing u. Vertriebs
Ansprechpartner: mirco.erfurth@hettich.com
Straße: Anton-Hettich-Straße 12-16
Stadt: Kirchlengern
Zip: 32278
Telefon: +49 5733 798 0
E-Mail: mirco.erfurth@hettich.com
• Mit Schließautomatik (Intermat 9936 Alu)
• Qualitätseinstufung nach EN 15570, Level 2
• Öffnungswinkel 95°
• Für 19 mm breite Aluminiumprofile
• Anschlagart vorliegend (B 13.5)
• Montage zum Anschrauben
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +2.5 mm / -1.5 mm
• Höhenverstellung über Montageplatte
• Inklusive 2 Befestigungsschrauben
• Stahl / Zinkdruckguss vernickelt
- Hettich Technical Assistant
- Konstruktion von Möbeln mit Scharnieren für vorliegende Türen
- Verstellmöglichkeiten bei Topfscharnieren
- Artikeldaten 2D/3D (DWG/DXF)
- Hettich CAD
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing u. Vertriebs
Ansprechpartner: mirco.erfurth@hettich.com
Straße: Anton-Hettich-Straße 12-16
Stadt: Kirchlengern
Zip: 32278
Telefon: +49 5733 798 0
E-Mail: mirco.erfurth@hettich.com
Eigenschaften "Hettich Intermat 9936 Alu, Basis 13,5 mm, TA 22, zum Anschrauben"
| Basis: | 13,5 mm |
|---|---|
| Türart: | Aluminiumrahmentür (Profilbreite 19 mm) |
| Anschlagart: | vorliegend |
| Bohrbild: | TA 22 |
| Konstruktion: | 90°-Konstruktion |
| Hersteller: | Hettich |
| Integrierte Auflagenverstellung: | +2 mm / -2 mm |
| Integrierte Tiefenverstellung: | +2,5 mm / -1,5 mm |
| Komforteigenschaften: | ohne integrierte Dämpfung |
| Max. Türdicke: | 20 mm |
| Min. Türdicke: | 20 mm |
| Scharnieroberfläche: | Stahl / Zinkdruckguss vernickelt |
| Schnellmontage Korpus: | ja |
| Schnellmontage Tür: | nein |
| Topf-Ausführung: | TA 22 |
| Türeigenschaft: | Auf Druck öffnend (Push to open), Ungedämpftes Schließen mit Zuhaltung, Ungedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open) |
| Zuhaltung: | ja |
| Öffnungswinkel: | 95 ° |
| Montageart: | zum Anschrauben |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
