Spezialscharniere

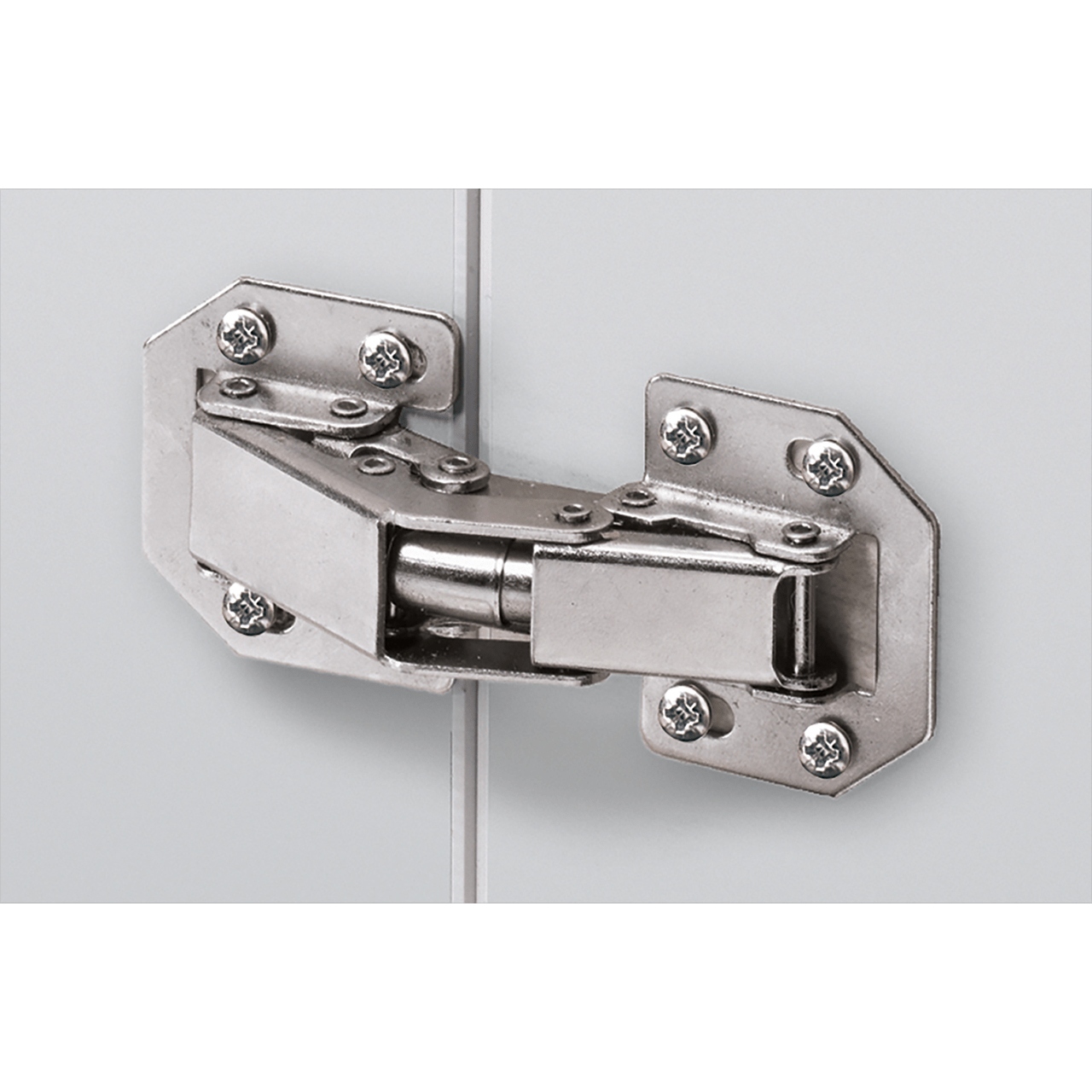

Hettich Klappenscharnier Markant 11 vernickelt
• Klappenscharnier für vorliegende Klappen • Qualitätseinstufung nach EN 15828, Level 2 • Getrennte Montage von Boden- und Klappenteil • Ausrichten der Klappe durch Höhen-, Seiten- und Tiefenverstellung • Gleiche Einbohrmaße im Boden- und Klappenteil • Verdeckte Holzausfräsung durch Abdeckrand an beiden Teilen • In geöffnetem Zustand ohne Höhenverstellung sind Boden und Klappe innenseitig bündig • Nur in Verbindung mit Klappenhaltern einsetzbar • Zinkdruckguss vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalogArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

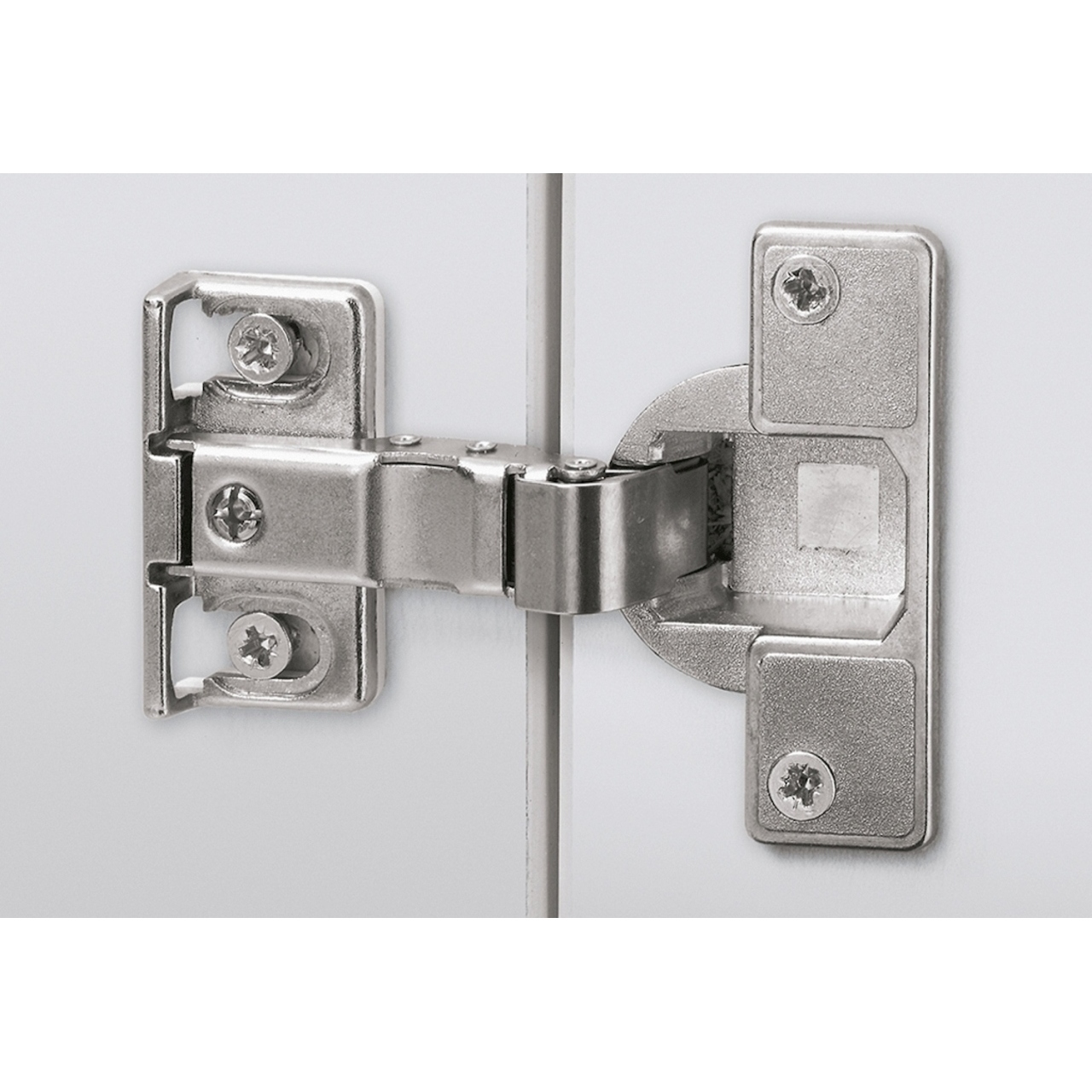

Hettich Spezialscharnier ET 582 für Kühlschrankumbauten , 95 Grad
• Spezialscharnier mit geringem Scharniereinsprung für Kühlschrankumbauten • Topfdurchmesser 35 mm • Topftiefe 12,8 mm • Mit Zuhaltung • Inkl. Montageplatte und Distanzplatte (Distanz = 3 mm) für Auflagen von 13 - 18 mm • Integrierte Auflagenverstellung + 1 mm / - 1 mm • Integrierte Tiefenverstellung + 3 mm / - 3 mm • Material Scharnierarm Stahl vernickelt • Material Scharniertopf Zinkdruckguss vernickelt • Material Distanzplatte Kunststoff weiß Montageplatte mit Distanzplatte = Distanz 3 mm Montageplatte ohne Distanzplatte = Distanz 0 mm C-Maß mm Auflage mm C-Maß mm Auflage mm 3,0 13,0 3,0 16,0 3,5 13,5 3,5 16,5 4,0 14,0 4,0 17,0 4,5 14,5 4,5 17,5 5,0 15,0 5,0 18,0 Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalogHettich CADArtikelseite (pdf)Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

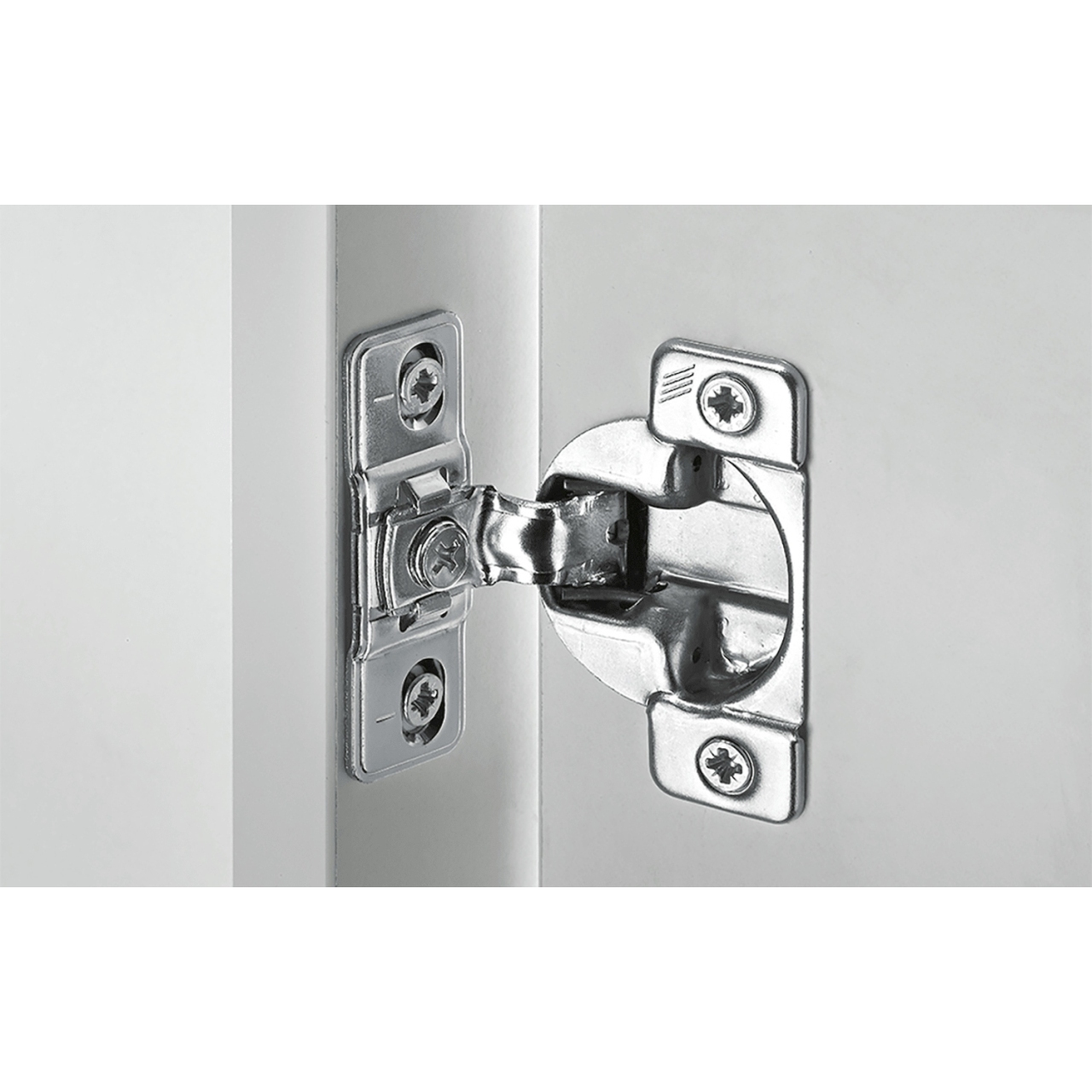

Hettich Spezialscharnier Optimat Plus 4 FM
• Einsetzbar für alle Rahmenbreiten • Qualitätseinstufung nach EN 15570, Level 1 • Für Türdicken ab 13 mm • Topfdurchmesser 35 mm • Topftiefe 11 mm • Mit Schließautomatik • Türauflage min. 37 mm (Scharnierarm bündig zur Rahmenkante) • Topfabstand 2,5 mm • Auflagenverstellung + 1,5 mm / - 1,5 mm • Höhenverstellung + 2 mm / - 2 mm • Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADArtikeldaten 2D/3D (DWG/DXF)Hettich CADArtikelseite (pdf)Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

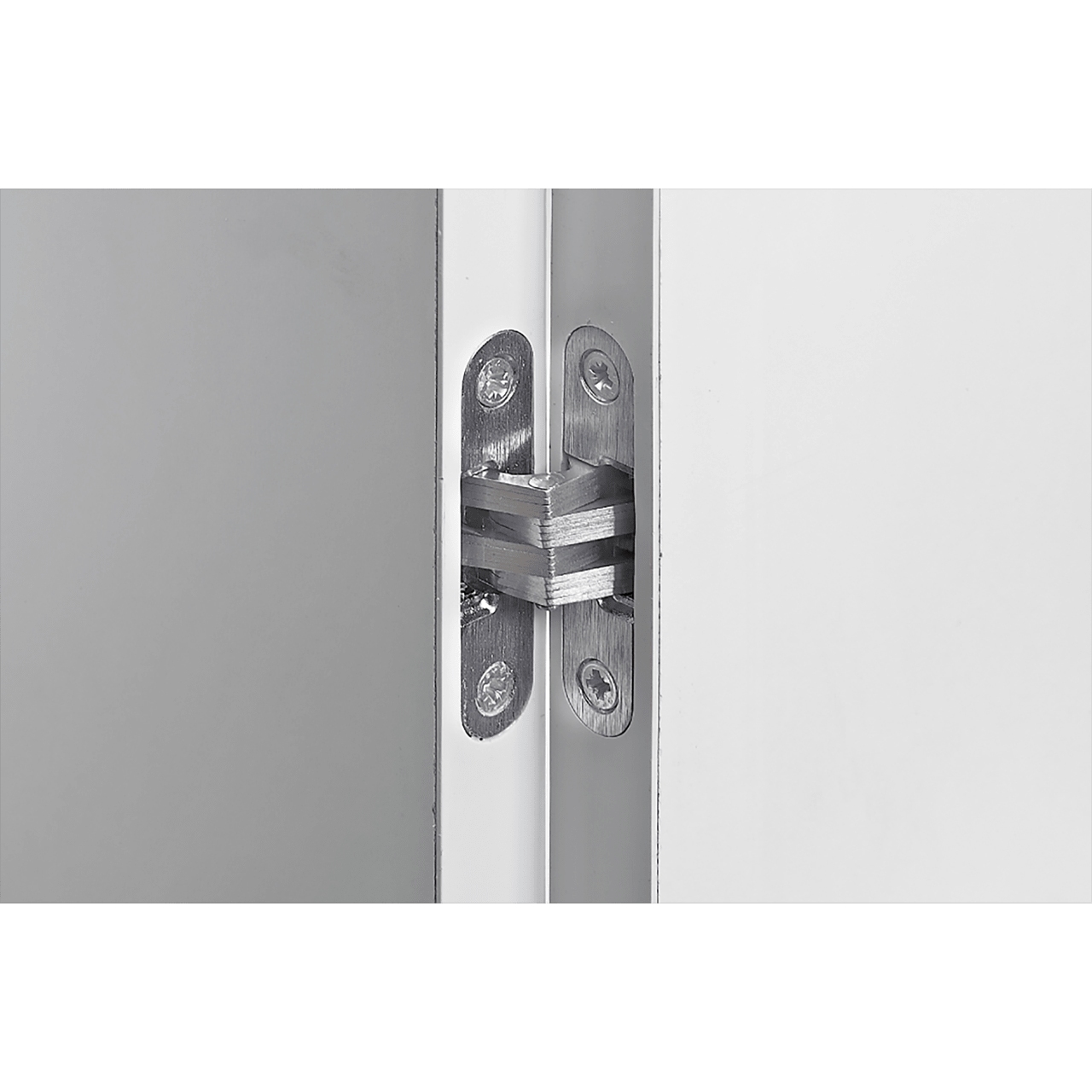

Hettich Einfrässcharnier Edelstahl Optik 22-30 mm
4 Varianten verfügbar
• Für vielfältige Anwendungen (Drehtüren, Falttüren, Klappen, Truhendeckel, etc.)• Zum Einfräsen• Öffnungswinkel 180°• Inklusive Befestigungsschrauben• Zinkdruckguss Edelstahl Optik gebürstet Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

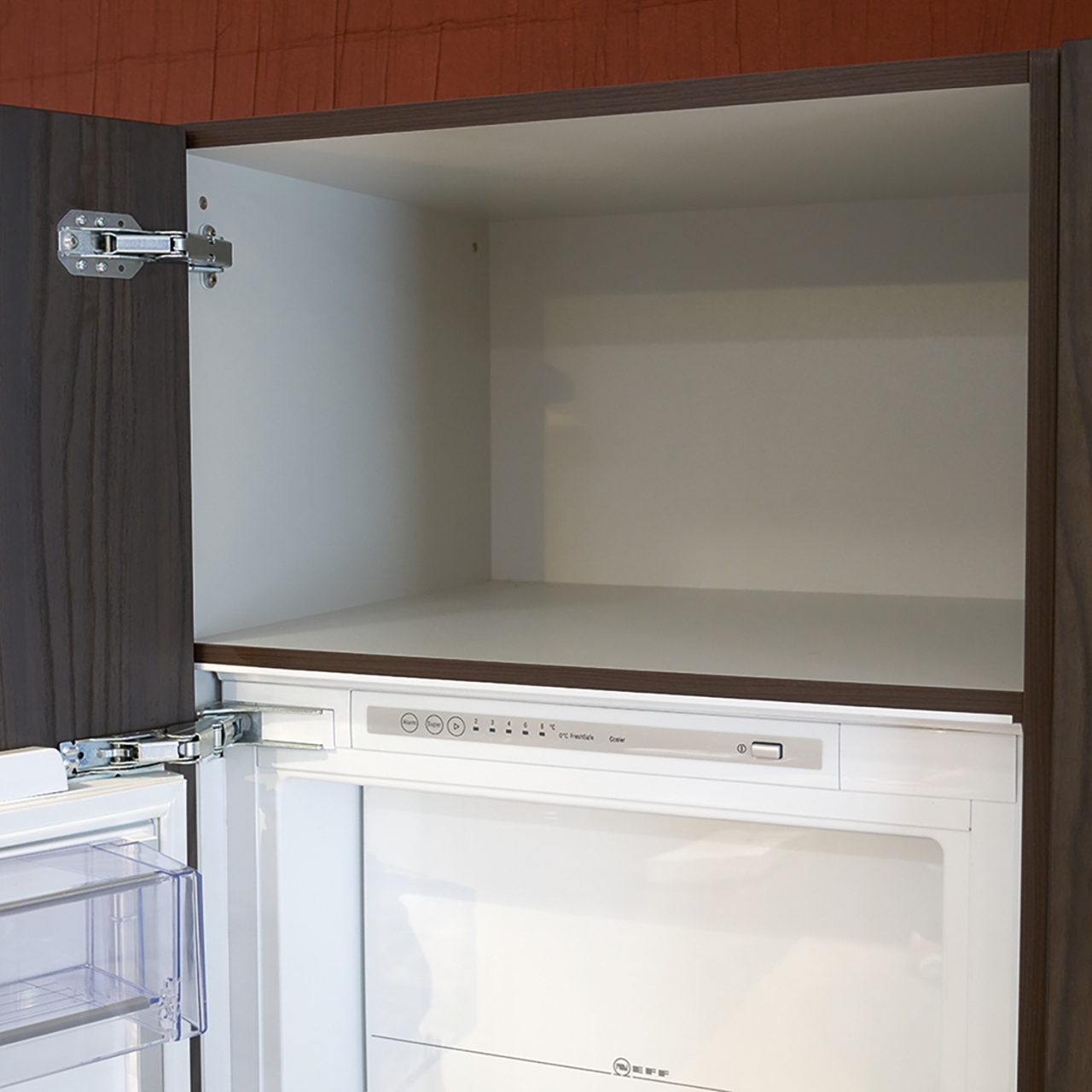

Hettich Kamat Scharnier-Set (Set= 1Scharnier+Zubeh.)
2 Varianten verfügbar
• Für überhohe Möbelfronten• Für Kühlschrankumbauten mit präzisem Fugenbild• Führungsscharnier zum Anschrauben• Nur in Kombination mit Hettich K-Scharnieren verwendbar• Für Korpusse mit 19 mm oder 16 mm Seitenwänden• Bautiefe 41,5 mm• Material Stahl verzinktSet besteht aus: • Scharnier• Bohrschablone• Distanzstück für 16 mm Korpus• Distanzplatten• Abdeckkappe weiß• Befestigungsschrauben• Montageanleitung Hettich Technical AssistantKamat MontagevideoArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Einfrässcharnier Edelstahl Optik 18-25 mm (neue Nr. 9161746)
4 Varianten verfügbar
• Für vielfältige Anwendungen (Drehtüren, Falttüren, Klappen, Truhendeckel, etc.)• Zum Einfräsen• Öffnungswinkel 180°• Inklusive Befestigungsschrauben• Zinkdruckguss Edelstahl Optik gebürstet Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

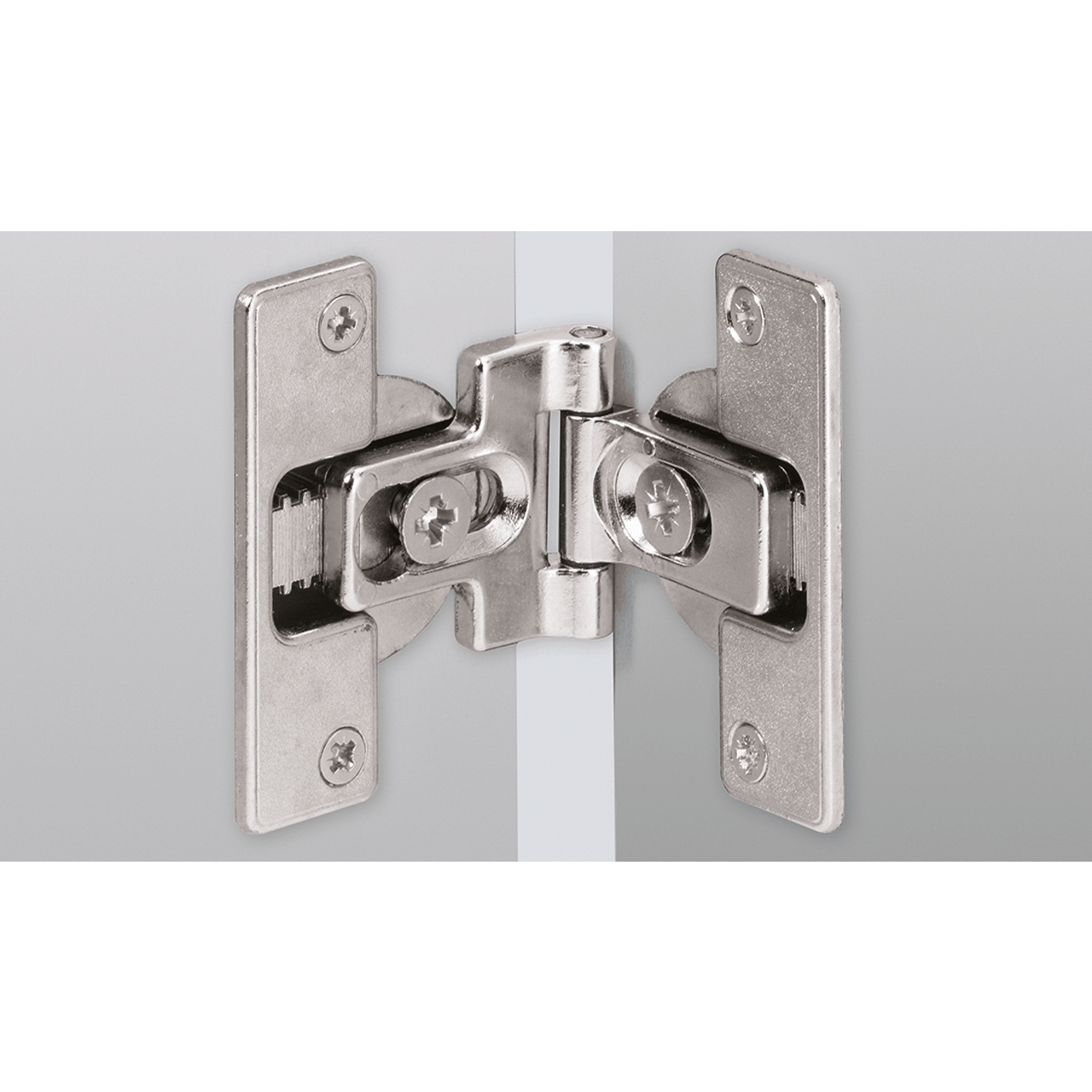

Hettich Falttürscharnier zum Anschrauben , 180 Grad
2 Varianten verfügbar
• Mittelscharnier für Falttüren• Für Türdicken ab 15 mm• Gleiches Bohrbild für Tür- und Seitenteil, beide Teile werden getrennt montiert• Die Fuge kann stufenlos vom Haarfugenanschlag bis + 4 mm eingestellt werden, der Anschlag ist immer bündig• Stufenweise Verstellung des Drehpunktversatzes mit 0 mm, 3 mm und 6 mm• Zinkdruckguss vernickeltDrehpunktversatz mm Türversprung mm 0 0 3 6 612Beispielhaft für Fuge = 3 mm Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

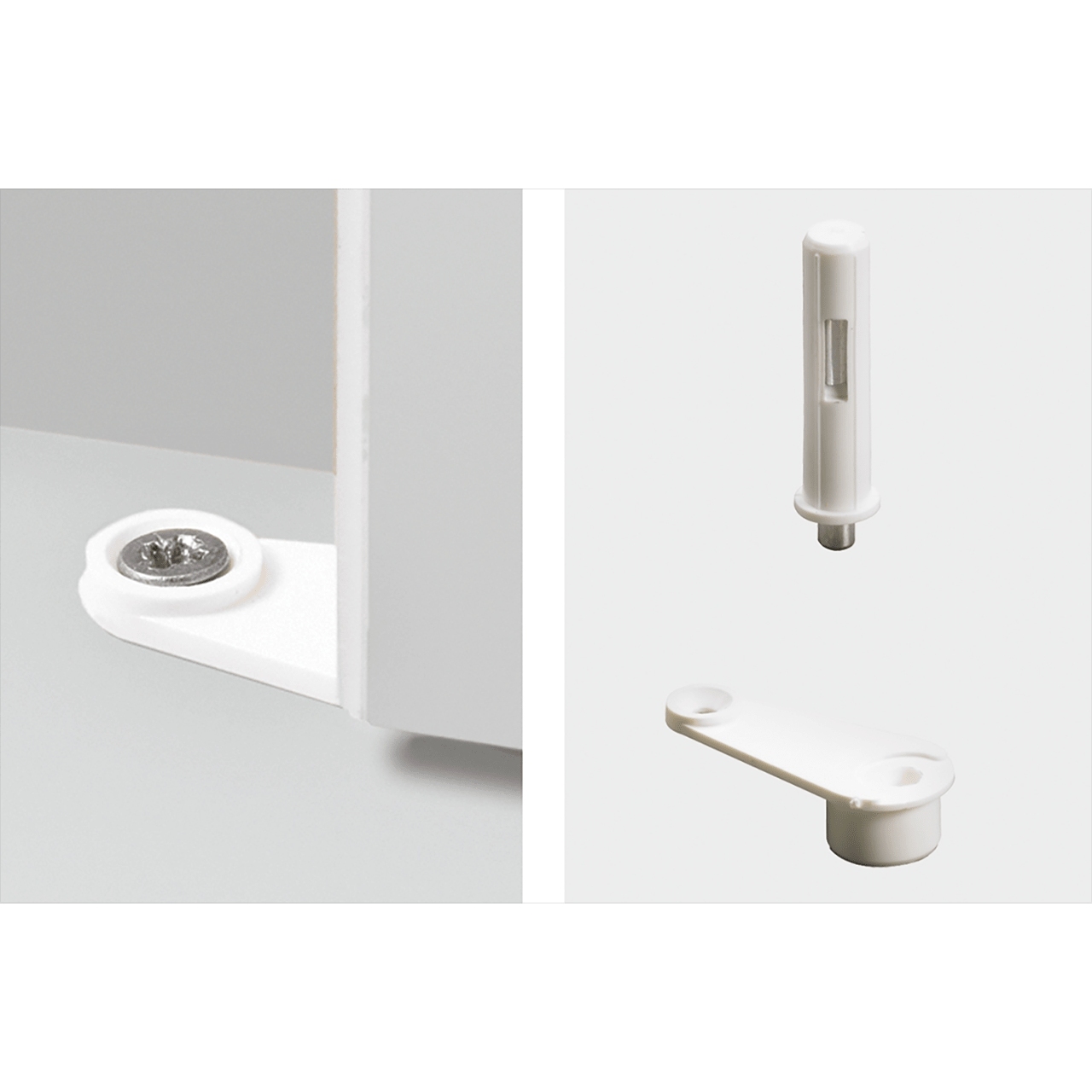

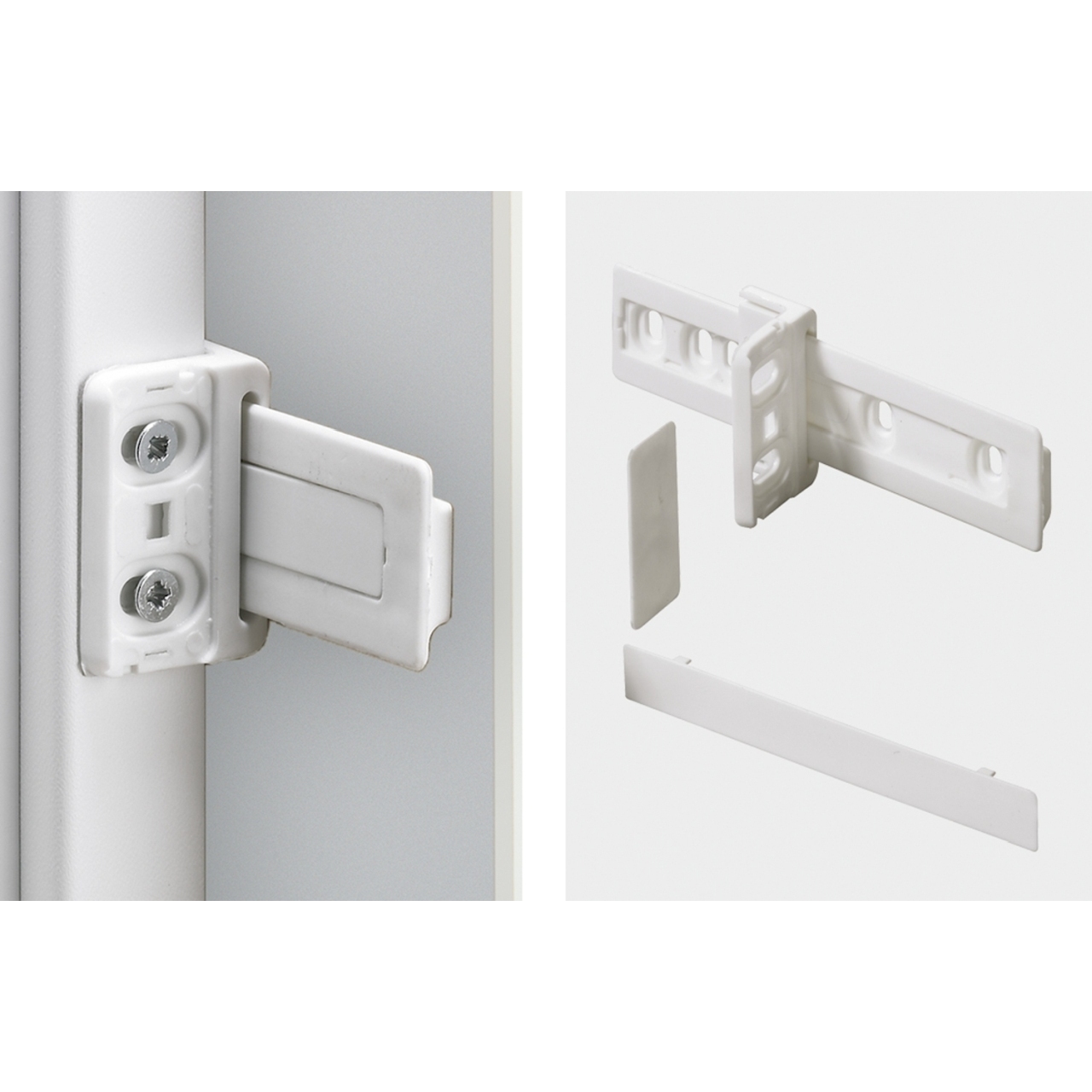

Hettich Schleppbeschlag für Kühlschrankumbauten
• Einsetzbar für Einbaukühlschränke • Ermöglicht das gleichzeitige Öffnen von Möbel- und Kühlschranktür • Komplett-Set inklusive Führungsschiene, Adapter für die Kühlschranktür und Abdeckkappen • Kunststoff weiß Set besteht aus: • 1 Stück Führungsschiene • 1 Stück Abdeckkappe für Führungsschiene • 1 Stück Adapter für Kühlschranktür • 1 Stück Abdeckkappe für Adapter für Kühlschranktür Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalogHettich CADArtikelseite (pdf)Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Aufschraubscharnier ohne Feder Stahl-chromatiert
3 Varianten verfügbar
• Für alle Anwendungsbereiche, wo keine Topfbohrung möglich ist• Für vorliegende und einliegende Türen• Scharnier mit Feder auch als Hochstell-Scharnier für leichte Klappen ohne Klappenstütze einsetzbar• Öffnungswinkel 90°• Stahl vernickeltDistanzplatte 2 mm• Zur Verringerung der Auflage• Stapelbar• Achtung: Befestigungsschrauben sind bei Verwendung von Distanzplatten entsprechend länger zu wählen• Kunststoff weiß Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Distanzplatte 2 mm zu Aufschraubscharnier
3 Varianten verfügbar
• Für alle Anwendungsbereiche, wo keine Topfbohrung möglich ist• Für vorliegende und einliegende Türen• Scharnier mit Feder auch als Hochstell-Scharnier für leichte Klappen ohne Klappenstütze einsetzbar• Öffnungswinkel 90°• Stahl vernickeltDistanzplatte 2 mm• Zur Verringerung der Auflage• Stapelbar• Achtung: Befestigungsschrauben sind bei Verwendung von Distanzplatten entsprechend länger zu wählen• Kunststoff weiß Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Aufschraubscharnier mit Feder Stahl-chromatiert
3 Varianten verfügbar
• Für alle Anwendungsbereiche, wo keine Topfbohrung möglich ist• Für vorliegende und einliegende Türen• Scharnier mit Feder auch als Hochstell-Scharnier für leichte Klappen ohne Klappenstütze einsetzbar• Öffnungswinkel 90°• Stahl vernickeltDistanzplatte 2 mm• Zur Verringerung der Auflage• Stapelbar• Achtung: Befestigungsschrauben sind bei Verwendung von Distanzplatten entsprechend länger zu wählen• Kunststoff weiß Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

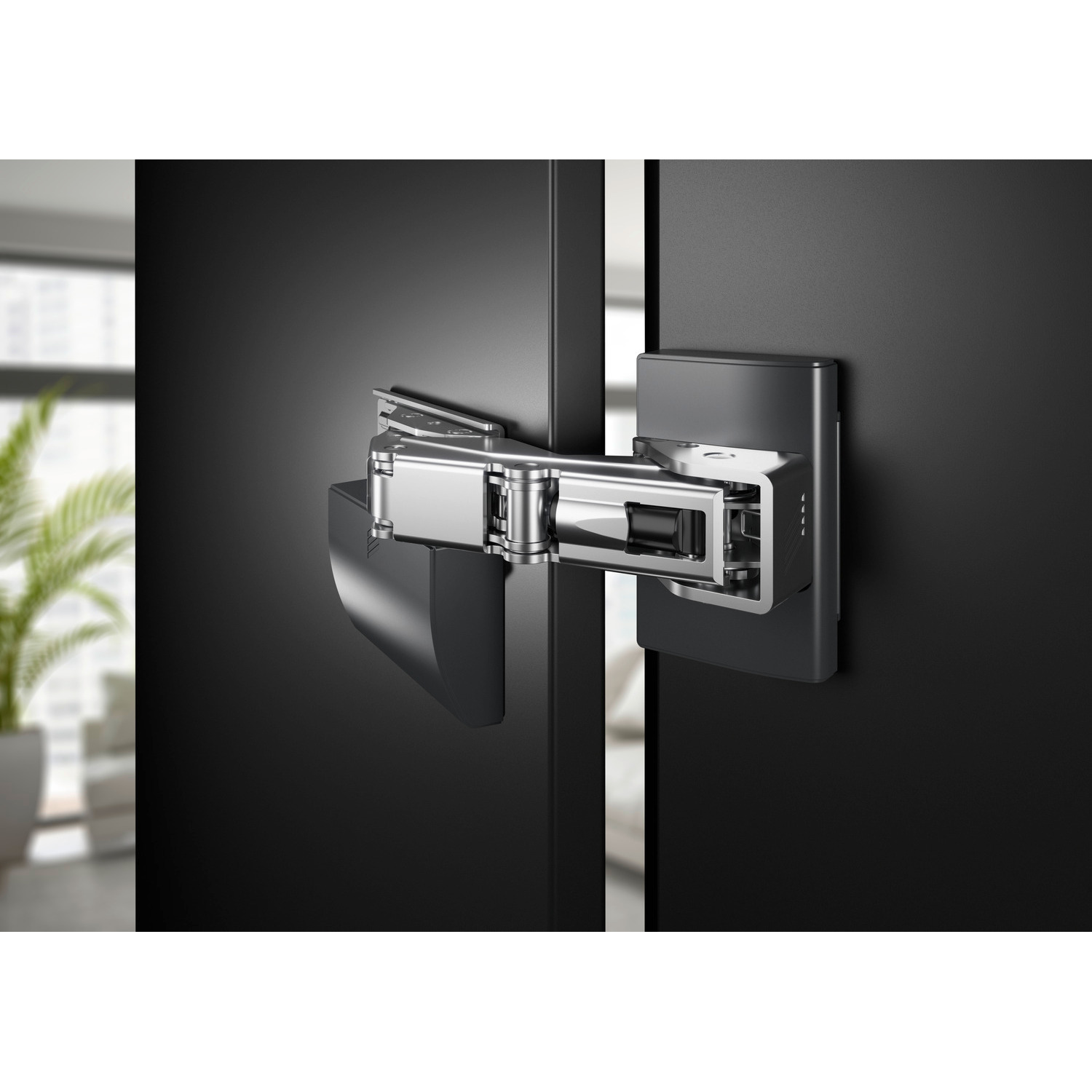

Hettich Führungsscharnier Set Evisys 115° o. Dämpf. Tragfähig (Set= 1Scharnier+Zubeh.)
