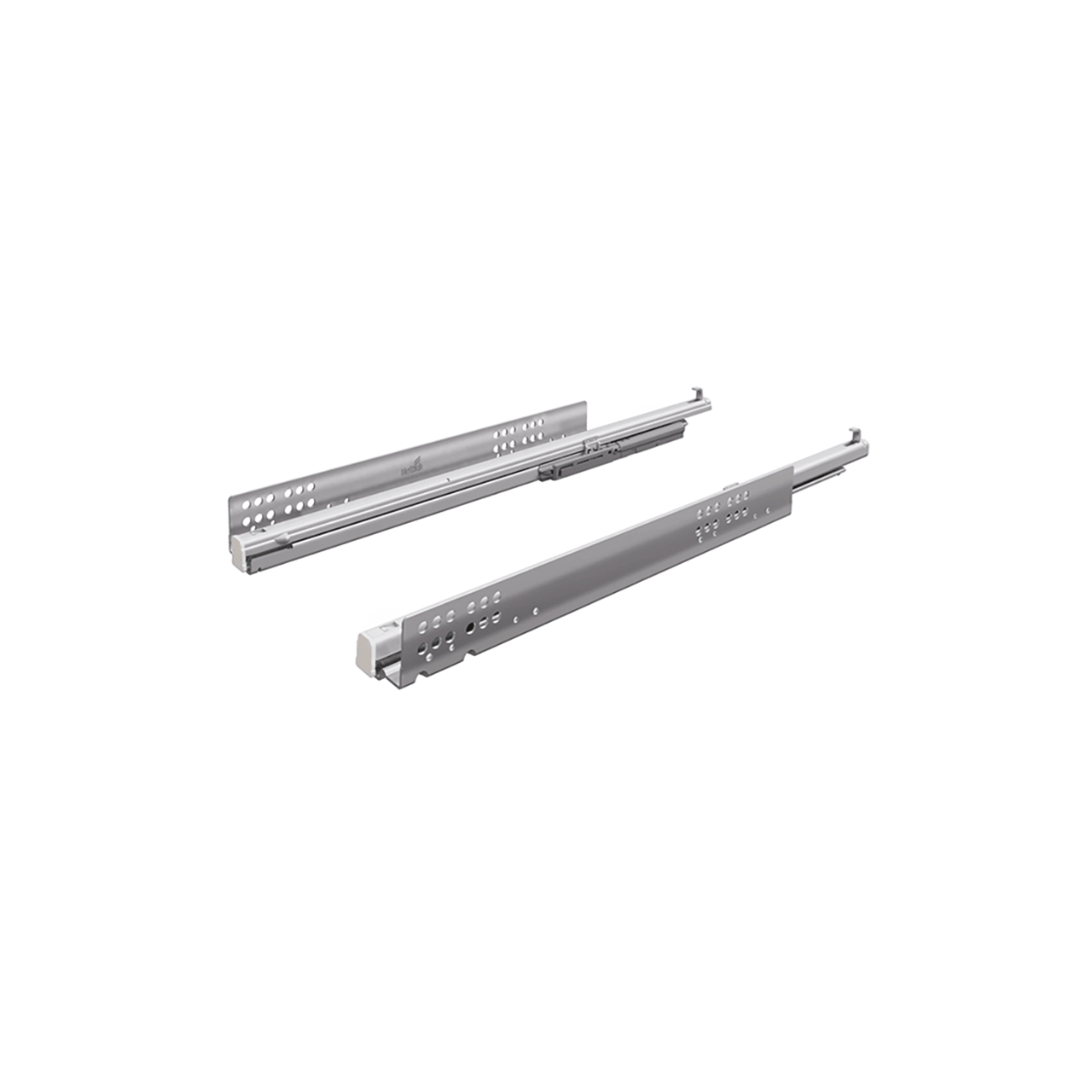

Hettich Quadro V6 mit Push to open, 320 mm, links
Produktnummer:
319163
EAN:
4023149050022
Hersteller-Nr.:
9105940
Produktinformationen "Hettich Quadro V6 mit Push to open, 320 mm, links"

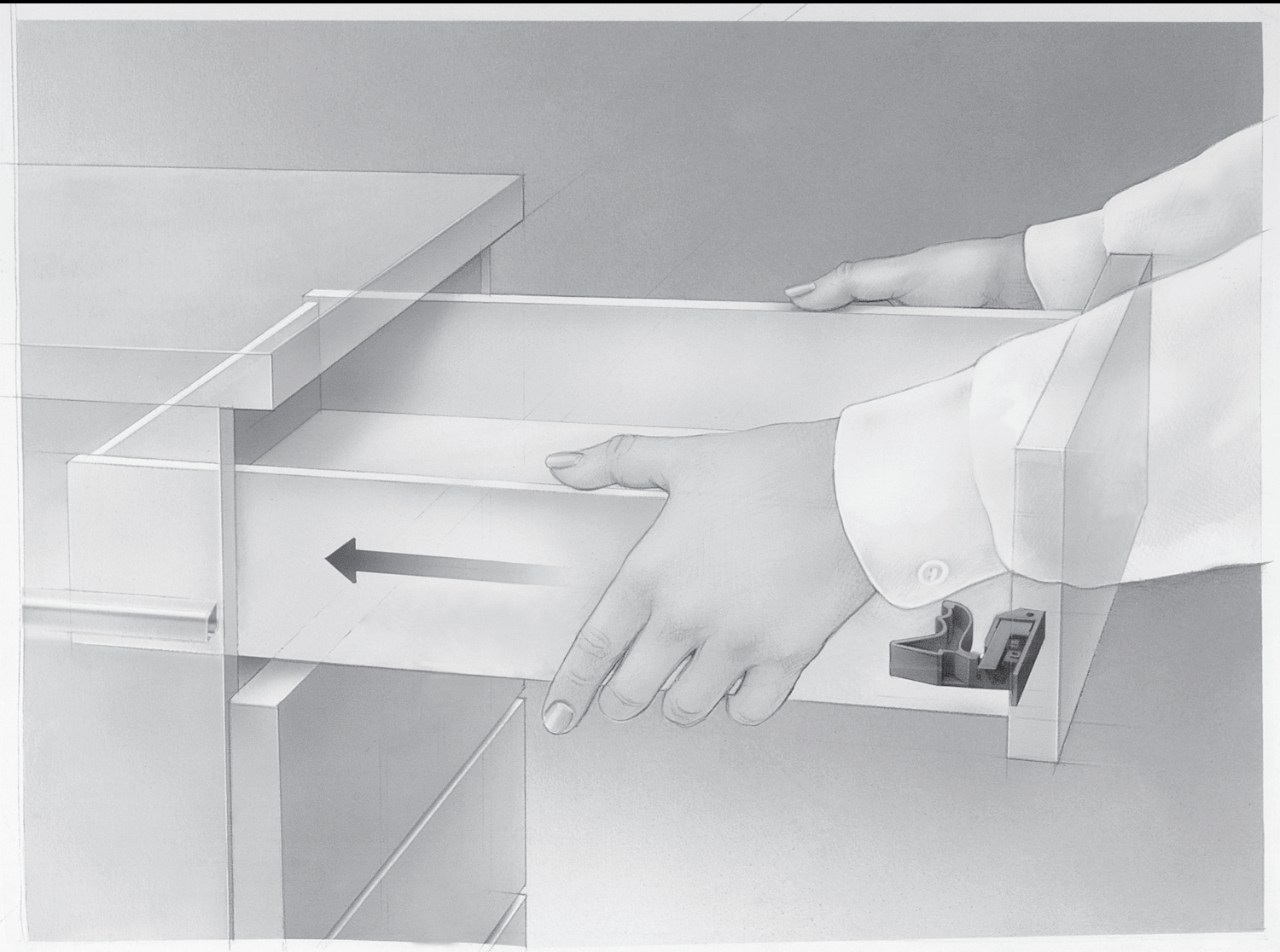

• Aufschiebemontage mit Schnäppern und werkzeugloser Höhenverstellung
• Integrierter Öffnungsmechanismus Push to open

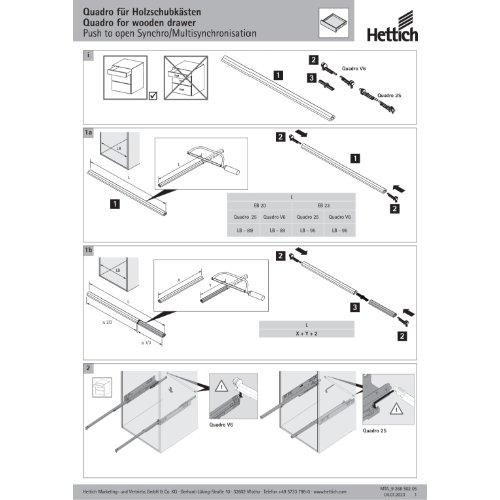

• Optional: Synchronisation / Multi-Synchronisation
• Optional: Schnäpper / Aufsteckhalter für Tablaranwendungen
• Optional: Tablarbodenarretierung
• Geeignet für Schubkästen mit Zargendicke bis 16 mm
• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszugsführungen mit Aufschiebemontage
• Belastbarkeit nach EN 15338, Level 3
• Stahl verzinkt
Hinweise:
• Bei Einsatz von Schnäpper / Aufsteckhalter für Tablarböden verringert sich die Tablarbodenlänge um 12 mm (NL - 12 mm)
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
• Integrierter Öffnungsmechanismus Push to open
• Optional: Synchronisation / Multi-Synchronisation
• Optional: Schnäpper / Aufsteckhalter für Tablaranwendungen
• Optional: Tablarbodenarretierung
• Geeignet für Schubkästen mit Zargendicke bis 16 mm
• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszugsführungen mit Aufschiebemontage
• Belastbarkeit nach EN 15338, Level 3
• Stahl verzinkt
Hinweise:
• Bei Einsatz von Schnäpper / Aufsteckhalter für Tablarböden verringert sich die Tablarbodenlänge um 12 mm (NL - 12 mm)
- Hettich Technical Assistant
- Artikeldaten 2D/3D (DWG/DXF)
- Schnittzeichnung 2D (DXF)
- Hettich CAD
- Blätterkatalog
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
Anton-Hettich-Straße 12-16
32278 Kirchlengern / Germany
Telefon: +49 5733 / 798 - 0
eMail: info@hettich.com
Web: www.hettich.com
Eigenschaften "Hettich Quadro V6 mit Push to open, 320 mm, links"
| Anschlagseite: | links |
|---|---|
| Hersteller: | Hettich |
| Auszugart: | Vollauszug |
| Einbaubreite (Zargendicke): | EB 20 (Zargendicke ≤ 16 mm) |
| Einbaubreite EB mm: | 20 |
| Führungsart: | Verdeckte Führung |
| Komforteigenschaften: | Push to open |
| Komponenten: | Auszugsführungen |

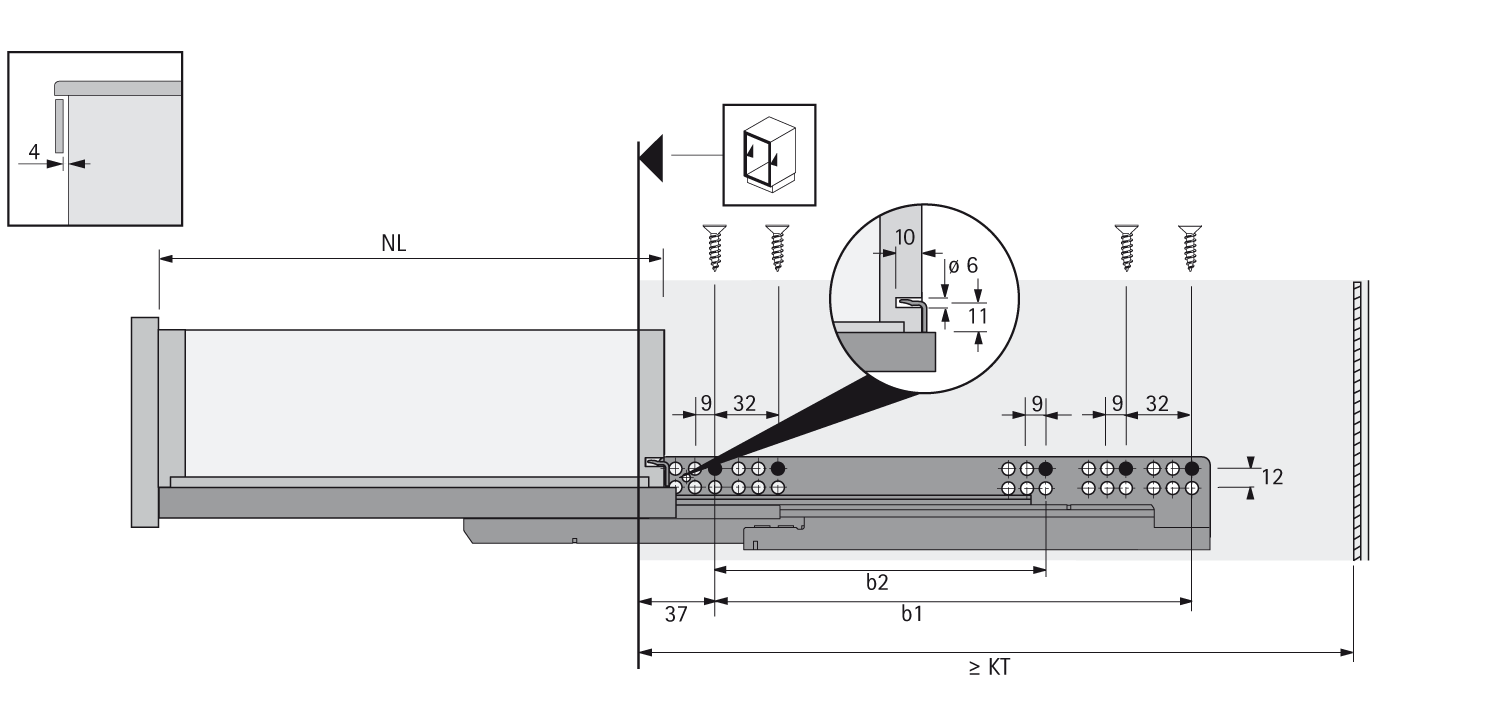

| Lochabstand (min): | 320 mm |
| Lochabstand b1 mm: | 192 mm |
| Mindestkorpustiefe KT mm: | 333 mm |
| Nennlänge mm: | 320 mm |
| Montageart: | Aufschiebemontage |
| Variante: | HETTICH Quadro V6 mit Push to open, 320 mm, links |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
