Hettich Veosys 105°-Edelstahlscharnier, vorliegend, TH - Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Produktnummer:
386668
EAN:
4023149257445
Hersteller-Nr.:
9289590
Produktinformationen "Hettich Veosys 105°-Edelstahlscharnier, vorliegend, TH - Bohrbild 52 x 5,5 mm, zum Anschrauben (-)"
• Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung
• Qualitätseinstufung nach EN 15570, Level 2
• Korrosionsbeständig 120h NSS nach DIN EN 1670
• Für Türdicke 14 - 22 mm
• Topfdurchmesser 35 mm
• Topftiefe 11,5 mm
• Integrierte Auflagenverstellung + 2,5 mm / - 2,5 mm
• Integrierte Tiefenverstellung + 2 mm / - 1,5 mm
• Höhenverstellung über Montageplatte
• Edelstahl
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
• Qualitätseinstufung nach EN 15570, Level 2
• Korrosionsbeständig 120h NSS nach DIN EN 1670
• Für Türdicke 14 - 22 mm
• Topfdurchmesser 35 mm
• Topftiefe 11,5 mm
• Integrierte Auflagenverstellung + 2,5 mm / - 2,5 mm
• Integrierte Tiefenverstellung + 2 mm / - 1,5 mm
• Höhenverstellung über Montageplatte
• Edelstahl
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
Anton-Hettich-Straße 12-16
32278 Kirchlengern / Germany
Telefon: +49 5733 / 798 - 0
eMail: info@hettich.com
Web: www.hettich.com
Eigenschaften "Hettich Veosys 105°-Edelstahlscharnier, vorliegend, TH - Bohrbild 52 x 5,5 mm, zum Anschrauben (-)"
| Hersteller: | Hettich |
|---|---|
| Türart: | Aluminiumrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür, Standardtür / Holztür, Aluminiumrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm) |
| Konstruktion: | 90°-Konstruktion |
| Türeigenschaft: | Gedämpftes Schließen mit Zuhaltung |
| Integrierte Tiefenverstellung: | + 2 mm / -1,5 mm |
| Komforteigenschaften: | mit integrierter Dämpfung |

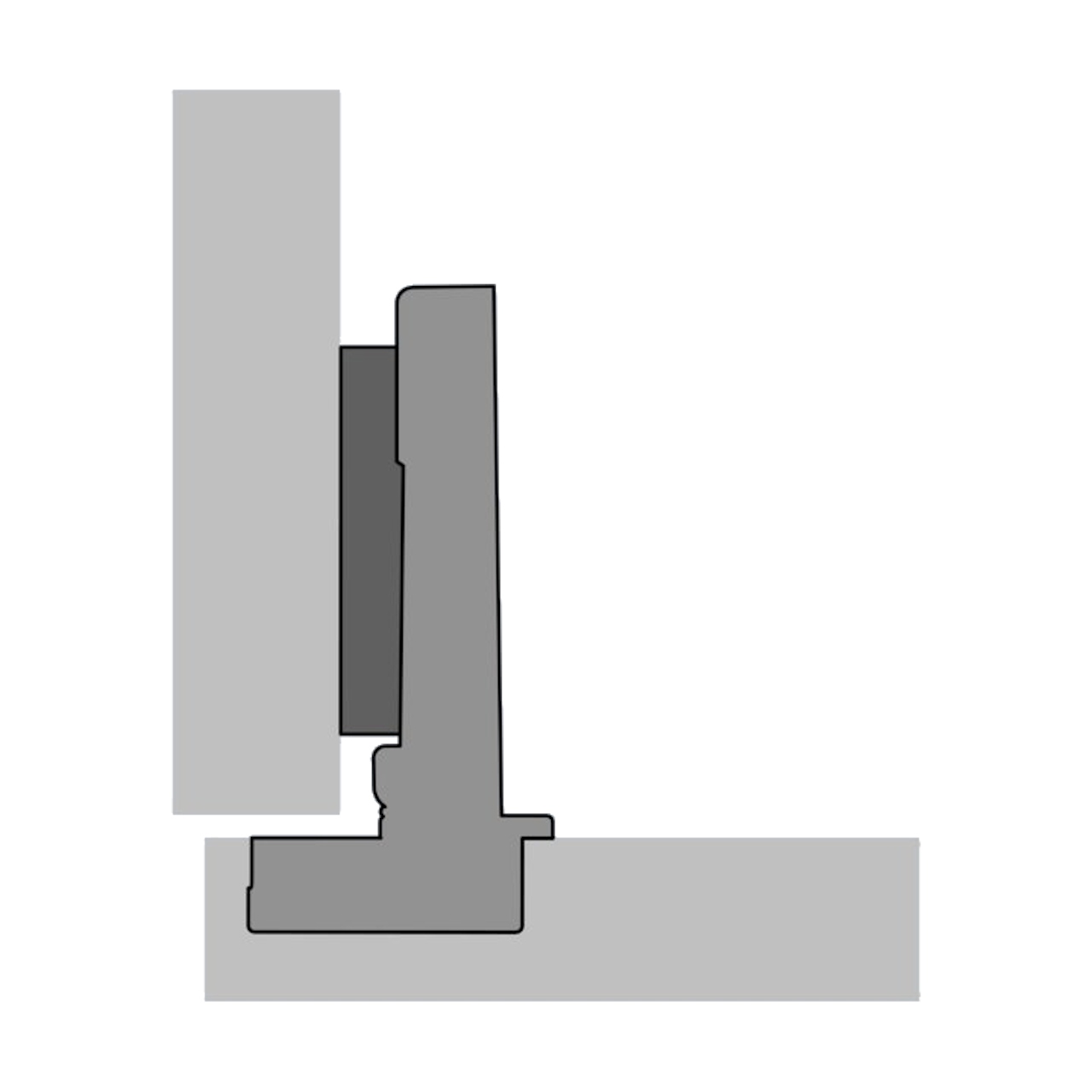

| Anschlagart: | vorliegend |
| Topf-Ausführung: | TH 42 |

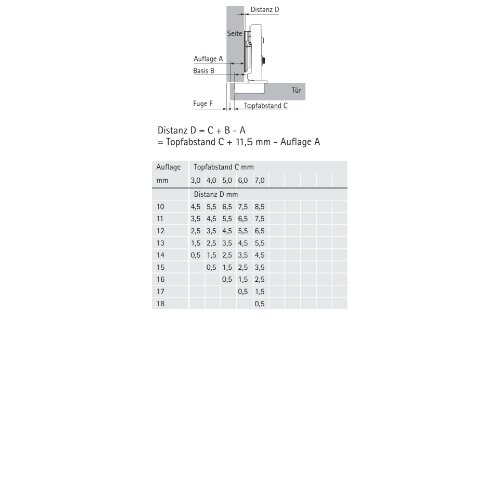

| Basis: | 11,5 mm |
| Topfdurchmesser: | 35 mm |
| Min. Türdicke: | 14 mm |
| Max. Türdicke: | 22 mm |
| Integrierte Auflagenverstellung: | +/- 2,5 mm |
| Befestigungsbohrung: | - |
| Schnellmontage Korpus: | ja |
| Zuhaltung: | ja |
| Montageart: | zum Anschrauben |
| Bohrbild: | TH 52 x 5,5 mm |
| Öffnungswinkel: | 105 ° |
| Variante: | HETTICH Veosys 105°-Edelstahlscharnier, vorliegend, TH - Bohrbild 52 x 5,5 mm, zum Anschrauben (-) |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
