Auf Lager

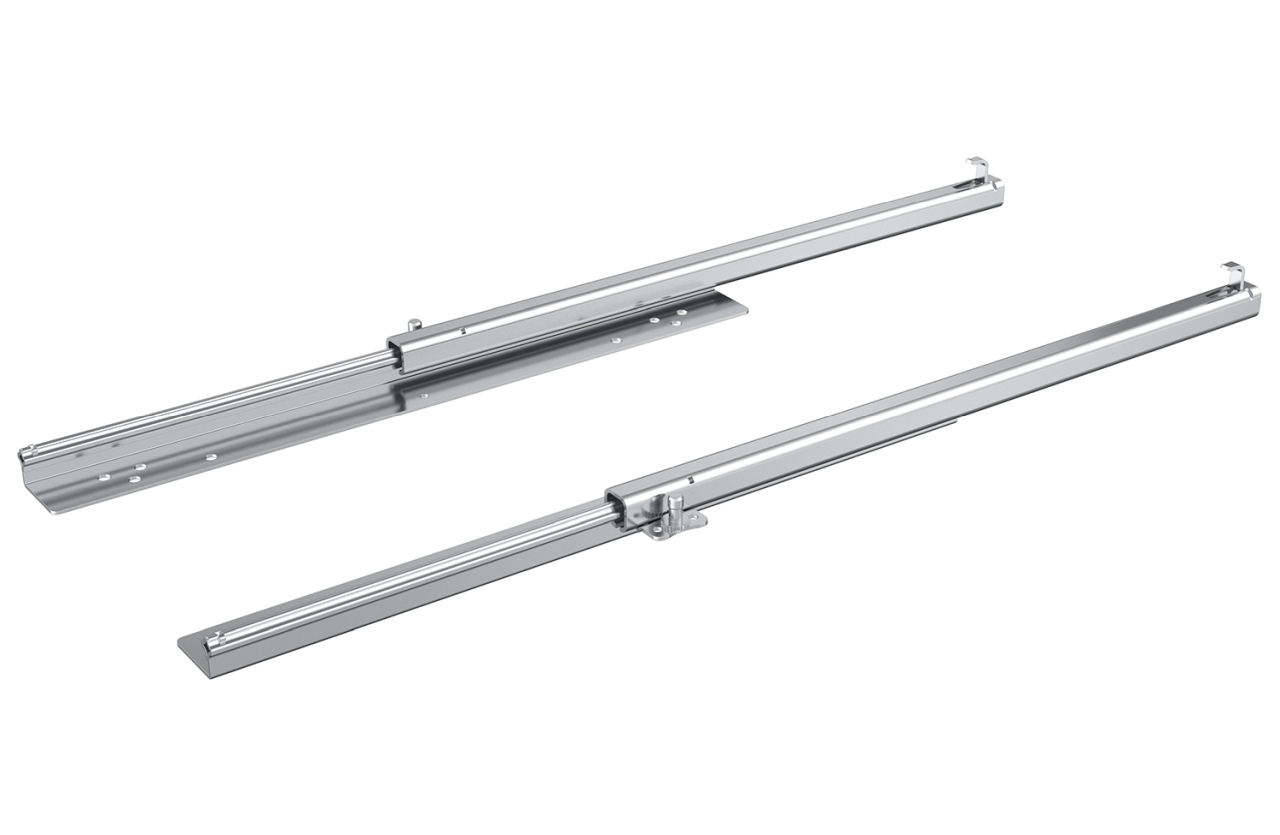

Hettich Teilauszug Quadro 40 BM (Bodenmontage), 270 - 395 mm, links und rechts
Produktnummer:
120853
EAN:
4023149660795
Hersteller-Nr.:
66079
Produktinformationen "Hettich Teilauszug Quadro 40 BM (Bodenmontage), 270 - 395 mm, links und rechts"
• Aufsteckmontage mit werkzeugloser Höhenverstellung
• Belastbarkeit nach EN 15338, Level 3
• Stahl verzinkt
Hinweise: • Bei Einsatz des hinteren Aufsteckhalters vermindert sich die Schubkastenlänge (NL) um 10 mm
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
• Belastbarkeit nach EN 15338, Level 3
• Stahl verzinkt
Hinweise: • Bei Einsatz des hinteren Aufsteckhalters vermindert sich die Schubkastenlänge (NL) um 10 mm
- Hettich Technical Assistant

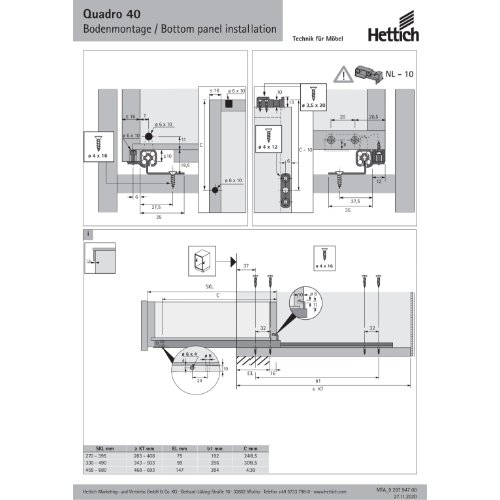

- Artikeldaten 2D/3D (DWG/DXF)
- Schnittzeichnung 2D (DXF)
- Hettich CAD

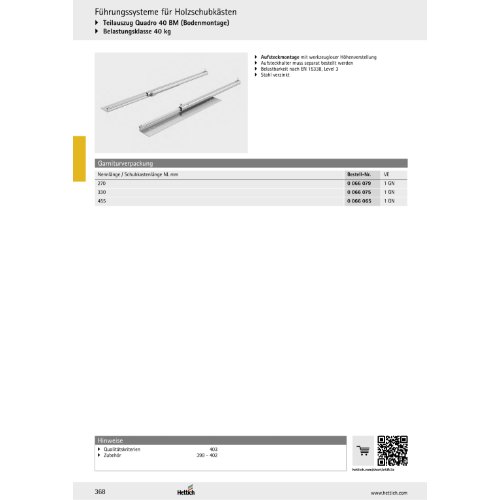

- Blätterkatalog
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
Anton-Hettich-Straße 12-16
32278 Kirchlengern / Germany
Telefon: +49 5733 / 798 - 0
eMail: info@hettich.com
Web: www.hettich.com
Eigenschaften "Hettich Teilauszug Quadro 40 BM (Bodenmontage), 270 - 395 mm, links und rechts"
| Farbe: | Silber |
|---|---|
| Anschlagseite: | links und rechts |
| Hersteller: | Hettich |
| Auszugart: | Bodenmontage, Teilauszug, Teilauszug, Bodenmontage |
| Bohrabstand C mm: | 249,5 mm |
| Einbaubreite EB mm: | 20 |
| Führungsart: | Verdeckte Führung |
| Komponenten: | Auszugsführungen |
| Lochabstand (min): | 249,5 mm |
| Lochabstand b1 mm: | 192 mm |
| Mindestkorpustiefe KT mm: | 283 mm |
| Nennlänge mm: | 270 mm |
| Schubkastenlänge SKL mm: | 270 - 395 |
| Montageart: | Aufsteckmontage |
| Variante: | HETTICH Teilauszug Quadro 40 BM (Bodenmontage), 270 - 395 mm, links und rechts |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
