Auf Lager

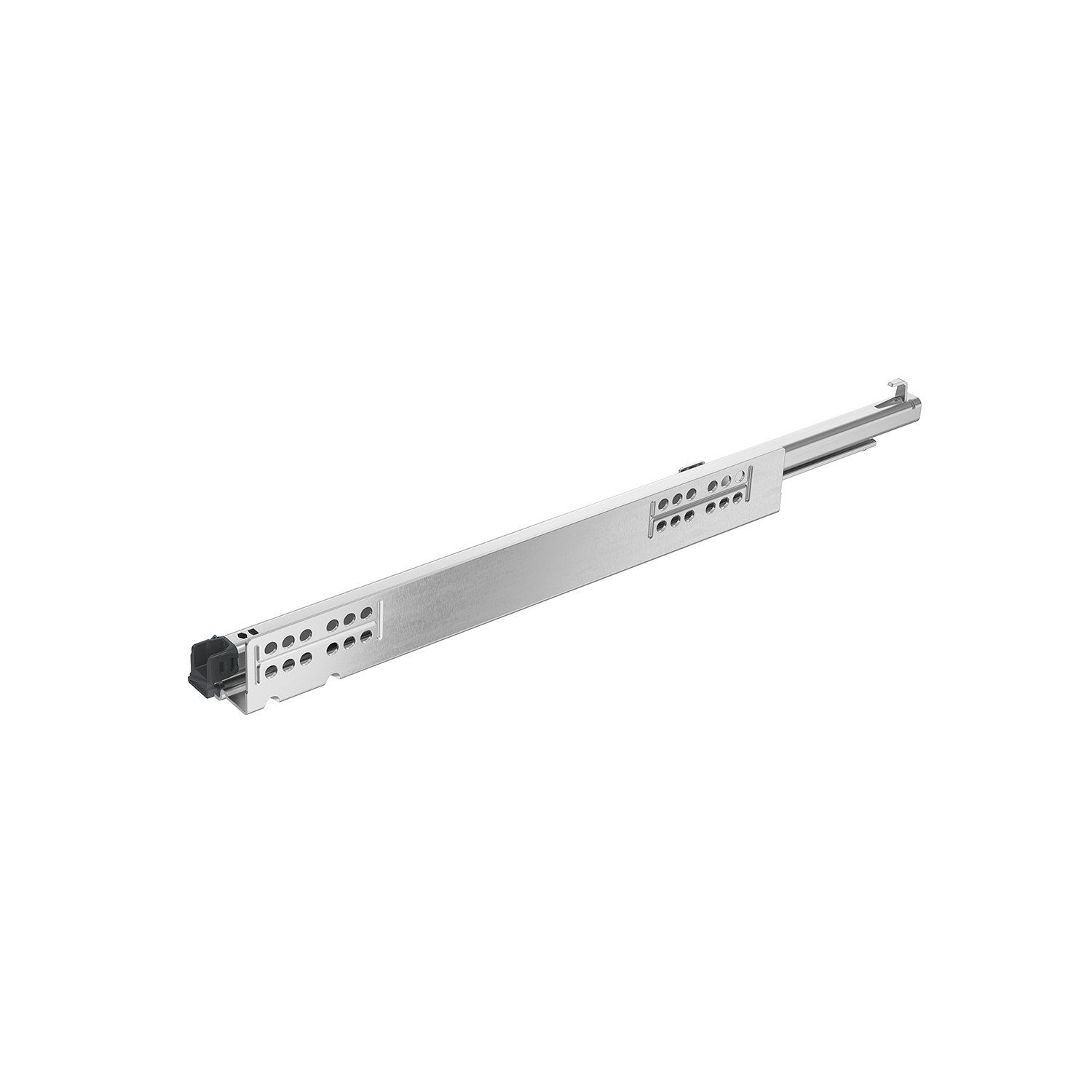

Hettich Vollauszug Quadro V6 YOU M (30 kg) mit Push to open, 270 mm, rechts
Produktnummer:
366799
EAN:
4023149772429
Hersteller-Nr.:
9256900
Downloads
Produktinformationen "Hettich Vollauszug Quadro V6 YOU M (30 kg) mit Push to open, 270 mm, rechts"
• Vollauszug zur Kombination mit AvanTech YOU Systemschubkasten oder Holzschubkasten mit Schnäppern
• Integrierter Öffnungsmechanismus Push to open
• Werkzeuglose Höhenverstellung bis + 3 mm
• Optional: Synchronisation / Multi-Synchronisation
• Optional: Tablarbodenhalter / Tablarbodenarretierung
• Belastungsklasse M (30 kg)
• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszügen mit Aufschiebemontage
• Geeignet für Schubkästen mit Zargendicke bis 16 mm
• Belastbarkeit nach EN15338, Level 3
• Stahl verzinkt
Hinweise:
• Schnäpper für Anwendung mit Holzschubkasten kann separat bestellt werden
• Synchronisation / Multi-Synchronisation für Quadro V6 YOU mit Push to open kann separat bestellt werden
• Tablarbodenhalter für Anwendung mit Holzschubkasten (Tablarboden) kann separat bestellt werden
• Bei Einsatz des Tablarbodenhalters vermindert sich die Schubkastenlänge um 10 mm (NL - 20 mm)
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
• Integrierter Öffnungsmechanismus Push to open
• Werkzeuglose Höhenverstellung bis + 3 mm
• Optional: Synchronisation / Multi-Synchronisation
• Optional: Tablarbodenhalter / Tablarbodenarretierung
• Belastungsklasse M (30 kg)
• Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszügen mit Aufschiebemontage
• Geeignet für Schubkästen mit Zargendicke bis 16 mm
• Belastbarkeit nach EN15338, Level 3
• Stahl verzinkt
Hinweise:
• Schnäpper für Anwendung mit Holzschubkasten kann separat bestellt werden
• Synchronisation / Multi-Synchronisation für Quadro V6 YOU mit Push to open kann separat bestellt werden
• Tablarbodenhalter für Anwendung mit Holzschubkasten (Tablarboden) kann separat bestellt werden
• Bei Einsatz des Tablarbodenhalters vermindert sich die Schubkastenlänge um 10 mm (NL - 20 mm)
- Hettich Technical Assistant
- AvanTech YOU: Montage
- AvanTech YOU
- Artikeldaten 2D/3D (DWG/DXF)

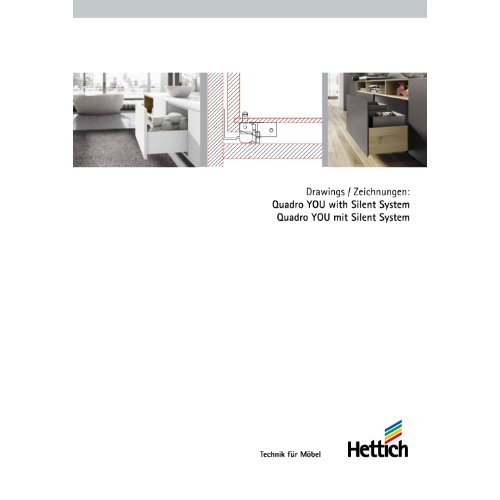

- Schnittzeichnung 2D (DXF)
- Hettich CAD
- Blätterkatalog
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
Anton-Hettich-Straße 12-16
32278 Kirchlengern / Germany
Telefon: +49 5733 / 798 - 0
eMail: info@hettich.com
Web: www.hettich.com
Eigenschaften "Hettich Vollauszug Quadro V6 YOU M (30 kg) mit Push to open, 270 mm, rechts"
| Material: | Stahl |
|---|---|
| Anschlagseite: | rechts |
| Auszugart: | Vollauszug |
| Einbaubreite / Korpusseitendicke: | EB 21 (Zargendicke ≤ 16 mm) |
| Führungsart: | Verdeckte Führung |
| Komforteigenschaften: | Push to open |
| Komponenten: | Auszugsführungen |
| Min. Einbautiefe mm: | 273 mm |
| Nennlänge mm: | 270 mm |
| Varianten: | Komponenten |
| Belastungsklasse: | M (30 kg) |
| Variante: | HETTICH Vollauszug Quadro V6 YOU M (30 kg) mit Push to open, 270 mm, rechts |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
