Hettich Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), vernickelt, einliegend, Öffnungswinkel 110°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)

Hersteller:	Hettich
Türart:	Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür, Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm)
Durchmesser der Befestigungsbohrung:	Ø 10 mm
Konstruktion:	90°-Konstruktion
Türeigenschaft:	Auf Druck öffnend (Push to open), Gedämpftes Schließen mit Zuhaltung, Gedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open)
Integrierte Tiefenverstellung:	+3 mm / -2 mm
Komforteigenschaften:	mit integrierter Dämpfung

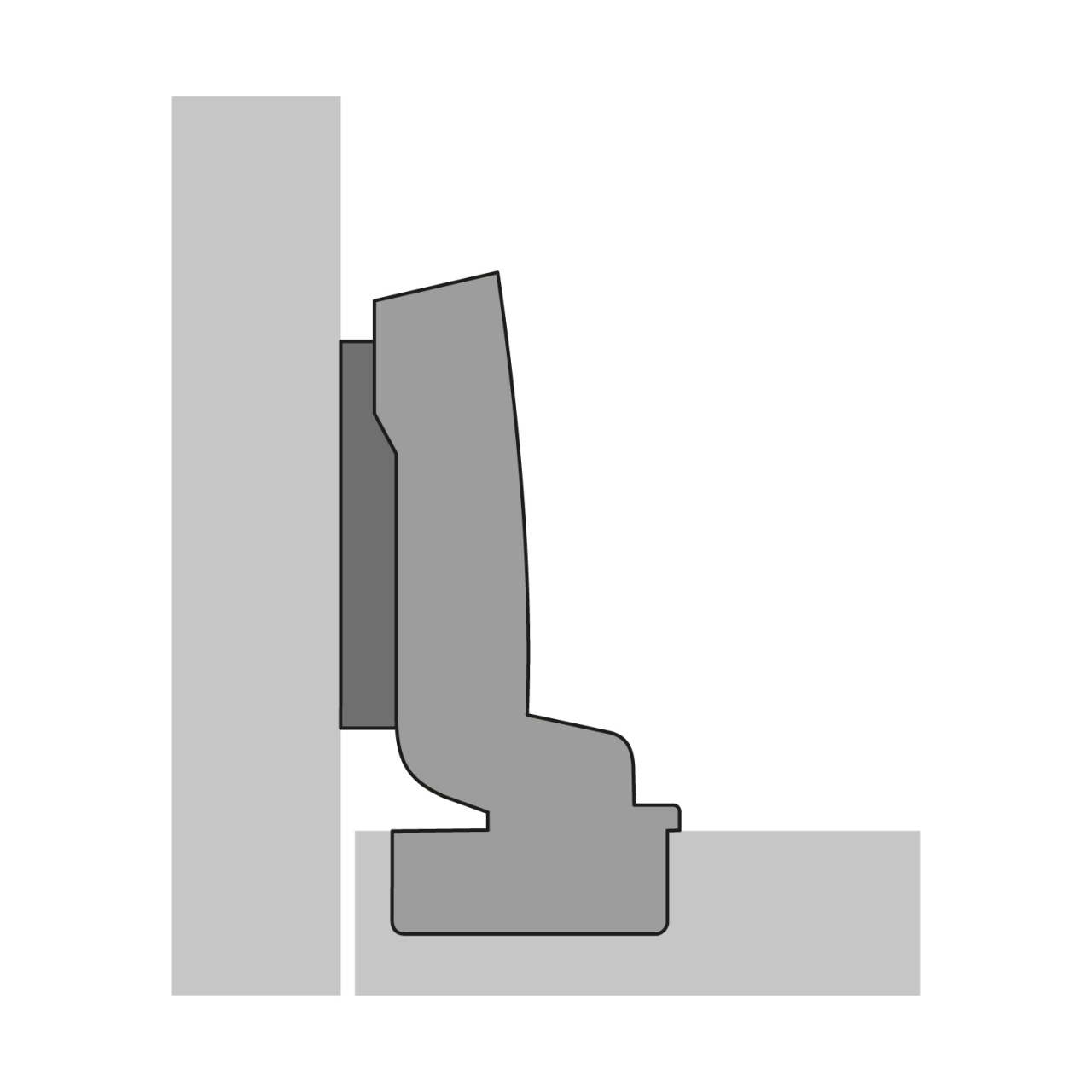

Anschlagart:	einliegend
Scharnieroberfläche:	Stahl vernickelt
Topf-Ausführung:	THS 55

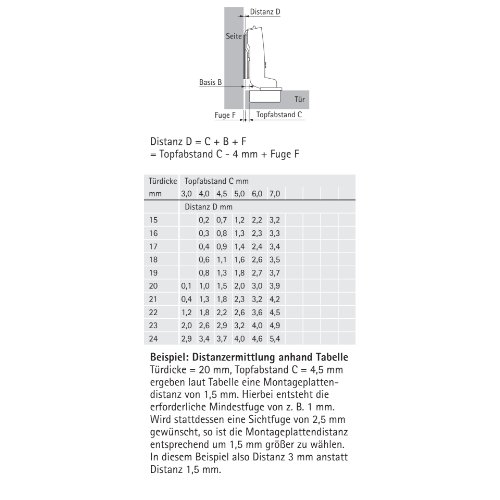

Basis:	-4 mm
Topfdurchmesser:	35 mm
Min. Türdicke:	15 mm
Max. Türdicke:	24 mm
Integrierte Auflagenverstellung:	+2 mm / -2 mm
Befestigungsbohrung:	ø 10 x 6
Schnellmontage Korpus:	ja
Zuhaltung:	ja
Montageart:	Schnellmontage Fix
Bohrbild:	TH 52 x 5,5 mm, TH 52 x 5,5 mm, TS 48 x 6 mm, TS 48 x 6 mm
Öffnungswinkel:	110 °
Variante:	HETTICH Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), vernickelt, einliegend, Öffnungswinkel 110°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)
