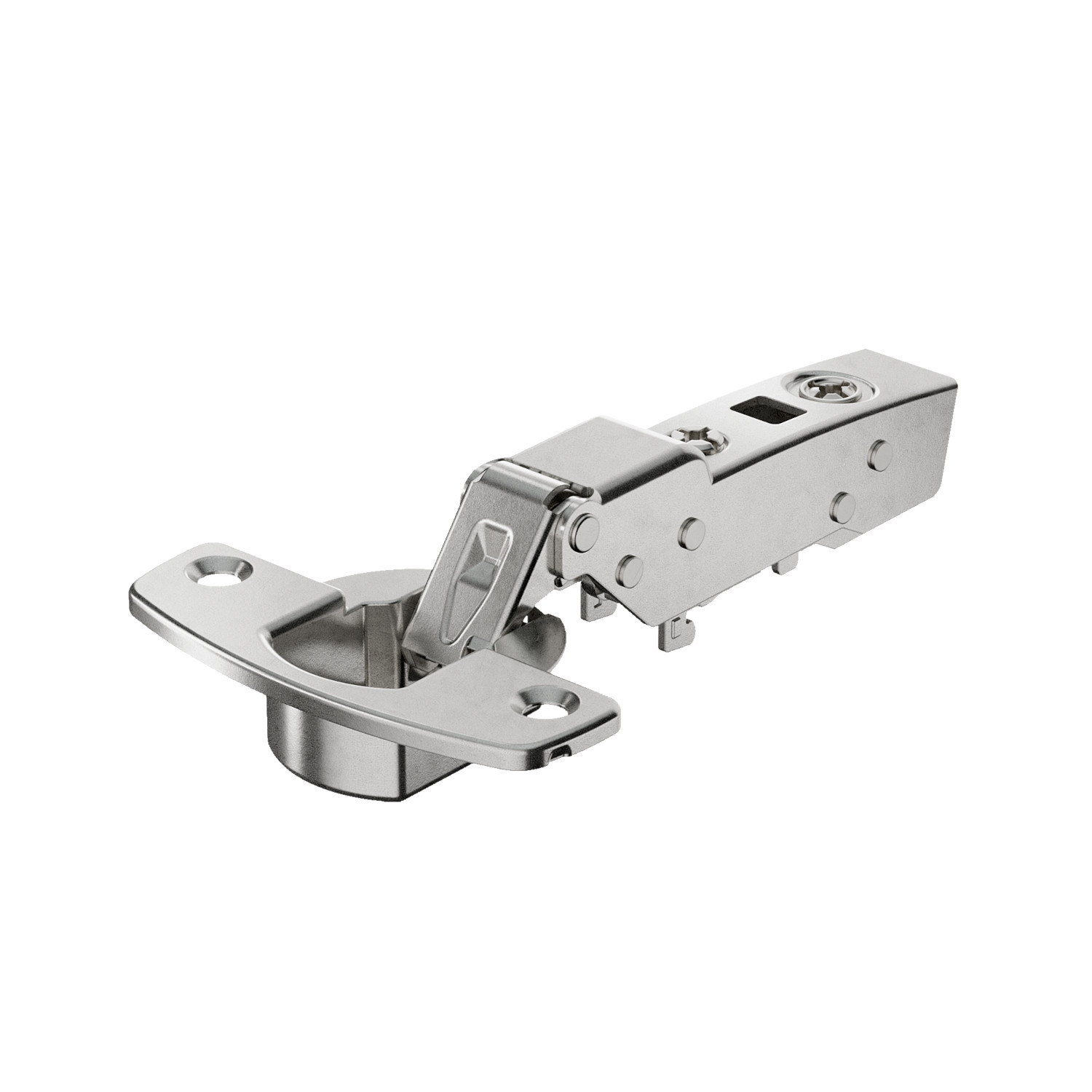

Hettich Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), vernickelt, halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)

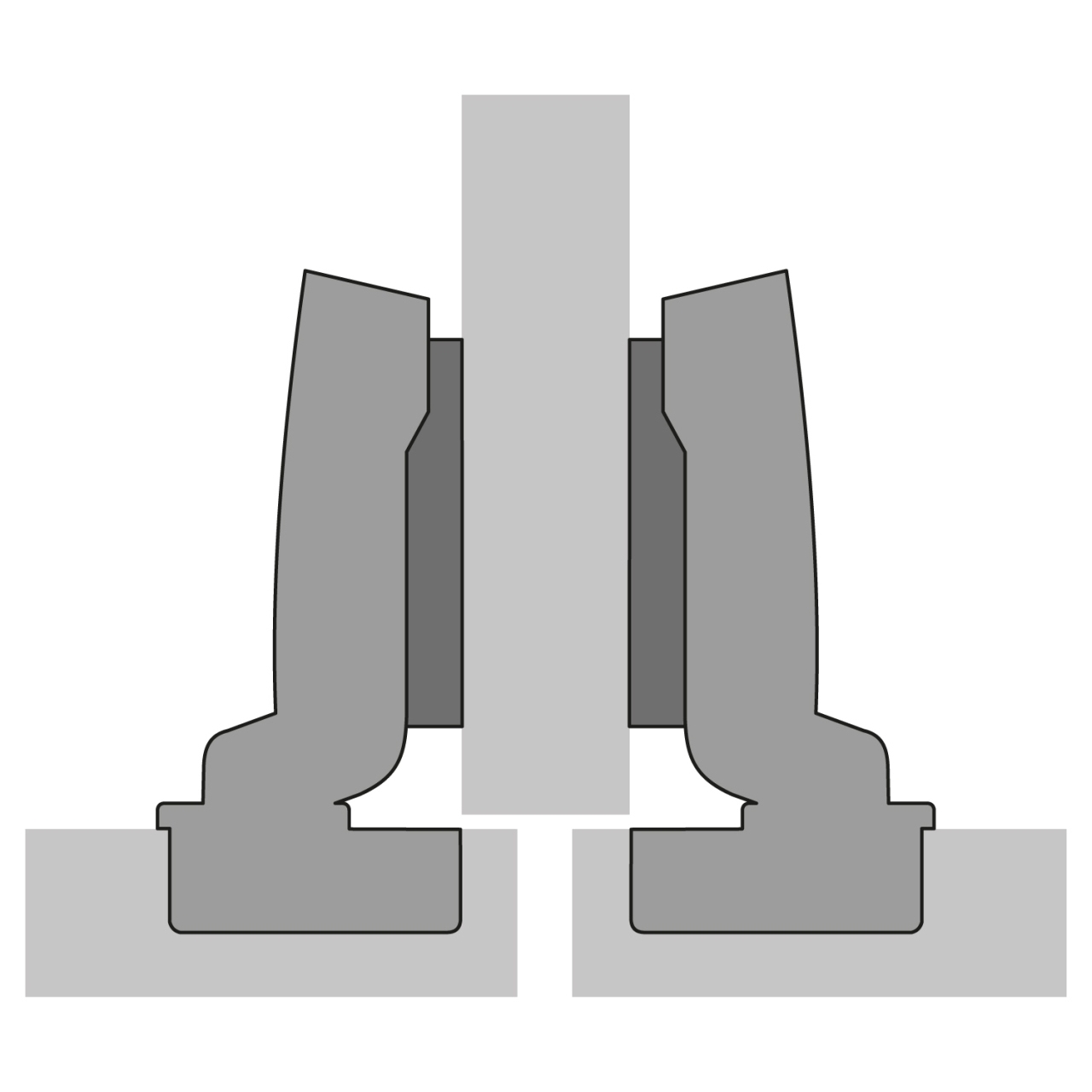

Anschlagart:	halb vorliegend
Befestigungsbohrung:	-
Bohrbild:	TH 52 x 5,5 mm
Durchmesser der Befestigungsbohrung:	Ankörnung, Ankörnung, Vorbohrung max. Ø 2,5 mm, Vorbohrung max. Ø 2,5 mm
Integrierte Auflagenverstellung:	+2 mm / -2 mm
Integrierte Tiefenverstellung:	+3 mm / -2 mm
Komforteigenschaften:	mit integrierter Dämpfung
Max. Türdicke:	24 mm
Min. Türdicke:	15 mm
Scharnieroberfläche:	Stahl vernickelt
Schnellmontage Korpus:	ja
Schnellmontage Tür:	nein
Topf-Ausführung:	TH 52
Topfdurchmesser:	35 mm
Zuhaltung:	ja
Basis:	3 mm
Variante:	HETTICH Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), vernickelt, halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
EAN:	4023149652202
Bestellnummer:	9071206
Konstruktion:	90°-Konstruktion
Montageart:	zum Anschrauben
Öffnungswinkel:	110 °
Türart:	Aluminiumrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür, Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm), Aluminiumrahmentür (Profilbreite ab 50 mm)

Hettich Sensys Kreuzmontageplatte mit vormontierten Spanplattenschrauben, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezialschrauben,

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezialschrauben,

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Spanplattenschrauben, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezialschrauben,

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezialschrauben,

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Face-Frame-Montageplatte zum Anschrauben, Direkt-Höhenverstellung

2 Varianten verfügbar

• Face-Frame-Montageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 9.5 x 40 mm• Montage zum Anschrauben• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezialschrauben,

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezialschrauben,

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezialschrauben,

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Spanplattenschrauben, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Spanplattenschrauben, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Spanplattenschrauben, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Face-Frame-Montageplatte zum Anschrauben, Direkt-Höhenverstellung

2 Varianten verfügbar

• Face-Frame-Montageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 9.5 x 40 mm• Montage zum Anschrauben• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezialschrauben,

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Spanplattenschrauben, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Spanplattenschrauben, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Spanplattenschrauben, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Linear-Montageplatte zum Anschrauben, Direkt-Höhenverstellung

2 Varianten verfügbar

• Linear-Montageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 20 x 32 mm• Montage zum Anschrauben mit Senkkopfschrauben ø 3,5 x 16 mm• Distanz 1.5 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit Spreizmuffen und Spezialschrauben ø 5 x 12, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Linear-Montageplatte zum Anschrauben, Direkt-Höhenverstellung

2 Varianten verfügbar

• Linear-Montageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 20 x 32 mm• Montage zum Anschrauben mit Senkkopfschrauben ø 3,5 x 16 mm• Distanz 1.5 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit Spreizmuffen und Spezialschrauben ø 5 x 12, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit Spreizmuffen und Spezialschrauben ø 5 x 12, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit Spreizmuffen und Spezialschrauben ø 5 x 12, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit Spreizmuffen und Spezialschrauben ø 5 x 12, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit Spreizmuffen und Spezialschrauben ø 5 x 12, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit Spreizmuffen und Spezialschrauben ø 5 x 12, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit Spreizmuffen und Spezialschrauben ø 5 x 12, Direkt-Höhenverstellung

8 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 8, Direkt-Höhenverstellung

4 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3*• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 8 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 16 mm Seitendicke• Stahl vernickelt* bei Verwendung mit Weitwinkelscharnieren: Qualitätseinstufung nach EN 15570, Level 2 Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 8, Direkt-Höhenverstellung

4 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3*• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 8 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 16 mm Seitendicke• Stahl vernickelt* bei Verwendung mit Weitwinkelscharnieren: Qualitätseinstufung nach EN 15570, Level 2 Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 8, Direkt-Höhenverstellung

4 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3*• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 8 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 16 mm Seitendicke• Stahl vernickelt* bei Verwendung mit Weitwinkelscharnieren: Qualitätseinstufung nach EN 15570, Level 2 Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 8, Direkt-Höhenverstellung

4 Varianten verfügbar

• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3*• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 8 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 16 mm Seitendicke• Stahl vernickelt* bei Verwendung mit Weitwinkelscharnieren: Qualitätseinstufung nach EN 15570, Level 2 Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Face-Frame-Montageplatte zum Anschrauben, Langloch-Höhenverstellung

2 Varianten verfügbar

• Face-Frame-Montageplatte mit Langloch-Höhenverstellung• Für Sensys und Novisys• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 9.5 x 40 mm• Montage zum Anschrauben• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Zinkdruckguss vernickelt Artikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Face-Frame-Montageplatte zum Anschrauben, Langloch-Höhenverstellung

2 Varianten verfügbar

• Face-Frame-Montageplatte mit Langloch-Höhenverstellung• Für Sensys und Novisys• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 9.5 x 40 mm• Montage zum Anschrauben• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Zinkdruckguss vernickelt Artikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte zum Anschrauben, Langloch-Höhenverstellung

5 Varianten verfügbar

• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage zum Anschrauben mit Senkkopfschrauben ø 4,5 x 16 mm• Distanz 8.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte zum Anschrauben, Langloch-Höhenverstellung

5 Varianten verfügbar

• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage zum Anschrauben mit Senkkopfschrauben ø 4,5 x 16 mm• Distanz 8.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte zum Anschrauben, Langloch-Höhenverstellung

5 Varianten verfügbar

• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage zum Anschrauben mit Senkkopfschrauben ø 4,5 x 16 mm• Distanz 8.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte zum Anschrauben, Langloch-Höhenverstellung

5 Varianten verfügbar

• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage zum Anschrauben mit Senkkopfschrauben ø 4,5 x 16 mm• Distanz 8.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte zum Anschrauben, Langloch-Höhenverstellung

5 Varianten verfügbar

• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage zum Anschrauben mit Senkkopfschrauben ø 4,5 x 16 mm• Distanz 8.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Montageplatte zur Klebemontage, Direkt-Höhenverstellung

4 Varianten verfügbar

• Linear-Montageplatte mit Direkt-Höhenverstellung• Qualitätseinstufung nach EN 15570, Level 3• Montage zum Kleben• Distanz 10.0 mm• Verstellbereich + 3 mm / - 3 mm• Klebefläche 28 x 74 mm• Zinkdruckguss vernickelt HöhenverstellungArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Montageplatte zur Klebemontage, Direkt-Höhenverstellung

4 Varianten verfügbar

• Linear-Montageplatte mit Direkt-Höhenverstellung• Qualitätseinstufung nach EN 15570, Level 3• Montage zum Kleben• Distanz 10.0 mm• Verstellbereich + 3 mm / - 3 mm• Klebefläche 28 x 74 mm• Zinkdruckguss vernickelt HöhenverstellungArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Montageplatte zur Klebemontage, Direkt-Höhenverstellung

4 Varianten verfügbar

• Linear-Montageplatte mit Direkt-Höhenverstellung• Qualitätseinstufung nach EN 15570, Level 3• Montage zum Kleben• Distanz 10.0 mm• Verstellbereich + 3 mm / - 3 mm• Klebefläche 28 x 74 mm• Zinkdruckguss vernickelt HöhenverstellungArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Montageplatte zur Klebemontage, Direkt-Höhenverstellung

4 Varianten verfügbar

• Linear-Montageplatte mit Direkt-Höhenverstellung• Qualitätseinstufung nach EN 15570, Level 3• Montage zum Kleben• Distanz 10.0 mm• Verstellbereich + 3 mm / - 3 mm• Klebefläche 28 x 74 mm• Zinkdruckguss vernickelt HöhenverstellungArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung

10 Varianten verfügbar

• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung

10 Varianten verfügbar

• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung

10 Varianten verfügbar

• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung

10 Varianten verfügbar

• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung

10 Varianten verfügbar

• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung

10 Varianten verfügbar

• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung

10 Varianten verfügbar

• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung

10 Varianten verfügbar

• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung

10 Varianten verfügbar

• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung

10 Varianten verfügbar

• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

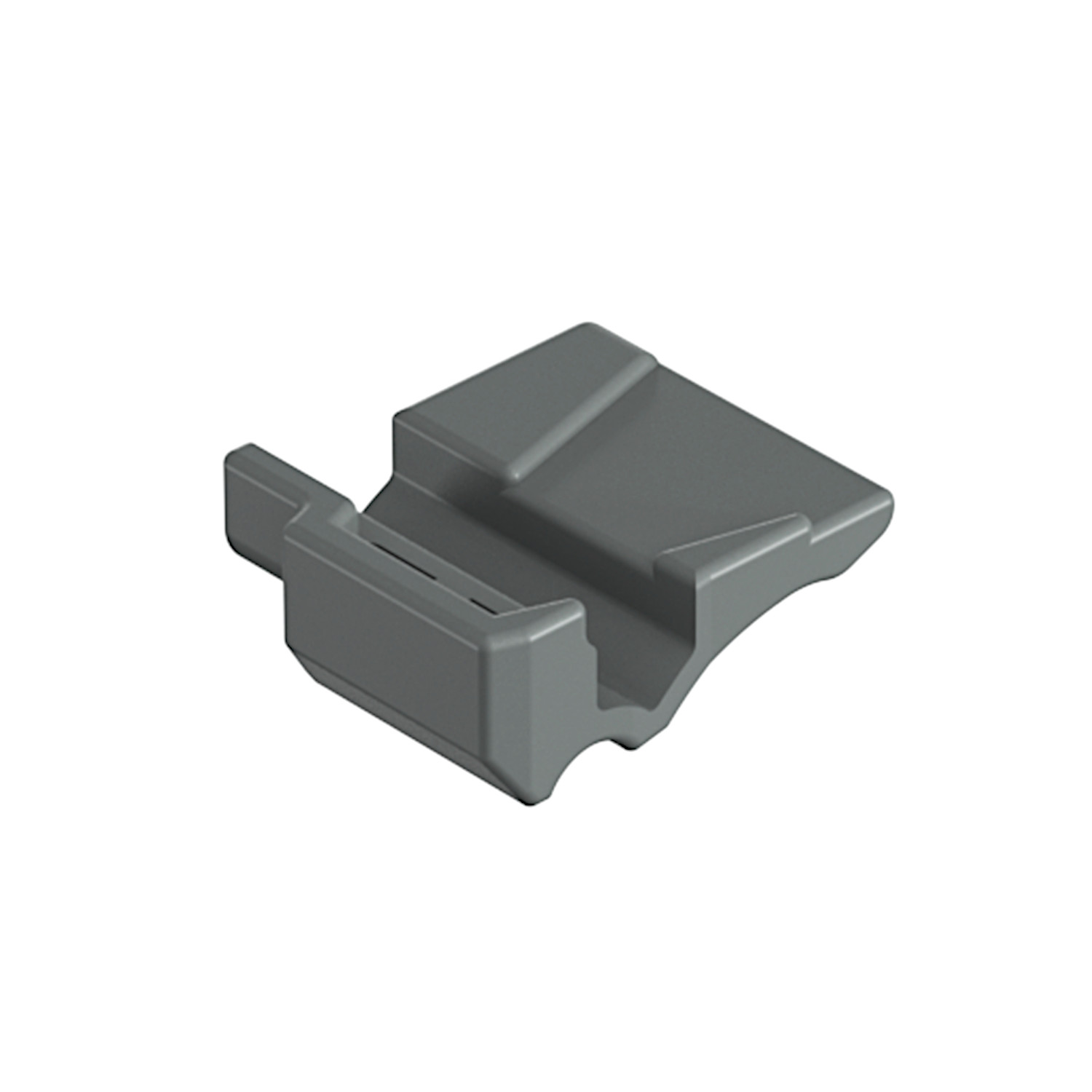

Hettich Öffnungswinkelbegrenzer für Sensys

9 Varianten verfügbar

• Begrenzung von 110° auf 85°• Zur Reduzierung des Öffnungswinkels bei Türen mit angrenzenden Bauteilen• Beschädigungen der Front werden so vermieden• Kunststoff anthrazit Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Öffnungswinkelbegrenzer für Sensys

9 Varianten verfügbar

• Begrenzung von 110° auf 85°• Zur Reduzierung des Öffnungswinkels bei Türen mit angrenzenden Bauteilen• Beschädigungen der Front werden so vermieden• Kunststoff anthrazit Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Öffnungswinkelbegrenzer für Sensys

9 Varianten verfügbar

• Begrenzung von 110° auf 85°• Zur Reduzierung des Öffnungswinkels bei Türen mit angrenzenden Bauteilen• Beschädigungen der Front werden so vermieden• Kunststoff anthrazit Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Push to open Silent für Drehtüren

3 Varianten verfügbar

• Zur Anwendung mit gedämpften Automatikscharnieren• Für voll und halb vorliegende sowie einliegende Türen• Für Winkelanwendungen• Großzügiger Verstellbereich von + 4 / - 2 mm• Auslösehub 1,4 mm• Hubweite 45 mm• L x B x H (mm): 155 x 60 x 32 (22)• Inkl. 4 Stück AA Batterien• Material: Kunststoff Set besteht aus: • 1 Stück Push to open Silent• 1 Beutel mit Befestigungselementen• 1 Stück Montageanleitung Hettich Technical AssistantPush to open Silent für DrehtürenArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Push to open Silent für Drehtüren

3 Varianten verfügbar

• Zur Anwendung mit gedämpften Automatikscharnieren• Für voll und halb vorliegende sowie einliegende Türen• Für Winkelanwendungen• Großzügiger Verstellbereich von + 4 / - 2 mm• Auslösehub 1,4 mm• Hubweite 45 mm• L x B x H (mm): 155 x 60 x 32 (22)• Inkl. 4 Stück AA Batterien• Material: Kunststoff Set besteht aus: • 1 Stück Push to open Silent• 1 Beutel mit Befestigungselementen• 1 Stück Montageanleitung Hettich Technical AssistantPush to open Silent für DrehtürenArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Push to open Silent für Drehtüren

3 Varianten verfügbar

• Zur Anwendung mit gedämpften Automatikscharnieren• Für voll und halb vorliegende sowie einliegende Türen• Für Winkelanwendungen• Großzügiger Verstellbereich von + 4 / - 2 mm• Auslösehub 1,4 mm• Hubweite 45 mm• L x B x H (mm): 155 x 60 x 32 (22)• Inkl. 4 Stück AA Batterien• Material: Kunststoff Set besteht aus: • 1 Stück Push to open Silent• 1 Beutel mit Befestigungselementen• 1 Stück Montageanleitung Hettich Technical AssistantPush to open Silent für DrehtürenArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Designadapter

2 Varianten verfügbar

• Hochwertiger Designadapter zur Aufwertung des Möbelprogramms• Zur Kombination mit Einbohrvarianten Push to open Pin und Push to open Magnet• Push to open Einbohrpatrone ist separat zu bestellen• Für voll vorliegende, halb vorliegende und einliegende Türen• Material Befestigungsgehäuse: Kunststoff anthrazit• Material Gehäuse: ZinkdruckgussHinweise: • Push to open Element muss separat bestellt werden• Befestigungsschrauben müssen separat bestellt werden• Montageanleitungen siehe Technische Informationen Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Abdeckkappen für Scharnierarm für Sensys

6 Varianten verfügbar

• Einsetzbar mit allen Sensys Scharnieren außer Sensys Weitwinkelscharnier• Abdeckkappen mit individuellem Logo als Prägung oder Druck auf Anfrage lieferbar• Stahl in obsidianschwarz Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Abdeckkappen für Scharnierarm für Sensys

6 Varianten verfügbar

• Einsetzbar mit allen Sensys Scharnieren außer Sensys Weitwinkelscharnier• Abdeckkappen mit individuellem Logo als Prägung oder Druck auf Anfrage lieferbar• Stahl in obsidianschwarz Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Adapter zur Reduzierung der Topftiefe für Sensys

2 Varianten verfügbar

• Zur Reduzierung der erforderlichen Tiefe der Topfbohrung bei dünnen oder stark gesofteten Türen• Einsetzbar mit Scharniertopf zum Anschrauben• Der Spalt zwischen Korpus und Tür vergrößert sich um die Dicke des Adapters• Befestigung mit Senkkopfschrauben ø 4 x 16 mm• Kunststoff transparent Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Adapter zur Reduzierung der Topftiefe für Sensys

2 Varianten verfügbar

• Zur Reduzierung der erforderlichen Tiefe der Topfbohrung bei dünnen oder stark gesofteten Türen• Einsetzbar mit Scharniertopf zum Anschrauben• Der Spalt zwischen Korpus und Tür vergrößert sich um die Dicke des Adapters• Befestigung mit Senkkopfschrauben ø 4 x 16 mm• Kunststoff transparent Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Abdeckkappen für Scharniertopf für Sensys

3 Varianten verfügbar

• Einsetzbar für Scharniere mit Topf im Sensys Design• Stahl in obsidianschwarz Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

Hettich Befestigungsschrauben für Sensys

6 Varianten verfügbar

• Selbstschneidende Senkkopfschraube• Zur Anwendung mit Scharnieren und Montageplatten zum Anschrauben in Kombination mit harten Werkstoffen, wie z. B. Mineralwerkstoff oder Vollkernplatte• Nicht geeignet zur Verwendung in Holzwerkstoffen• Stahl vernickelt Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

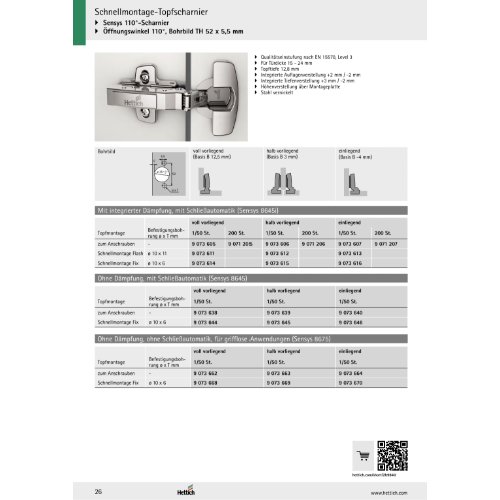

Hettich Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), vernickelt, halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)

Downloads

Produktinformationen "Hettich Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), vernickelt, halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)"

Hettich Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), vernickelt, halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)

Hettich Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), vernickelt, halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)

Downloads

Produktinformationen "Hettich Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), vernickelt, halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)"

Anmelden
