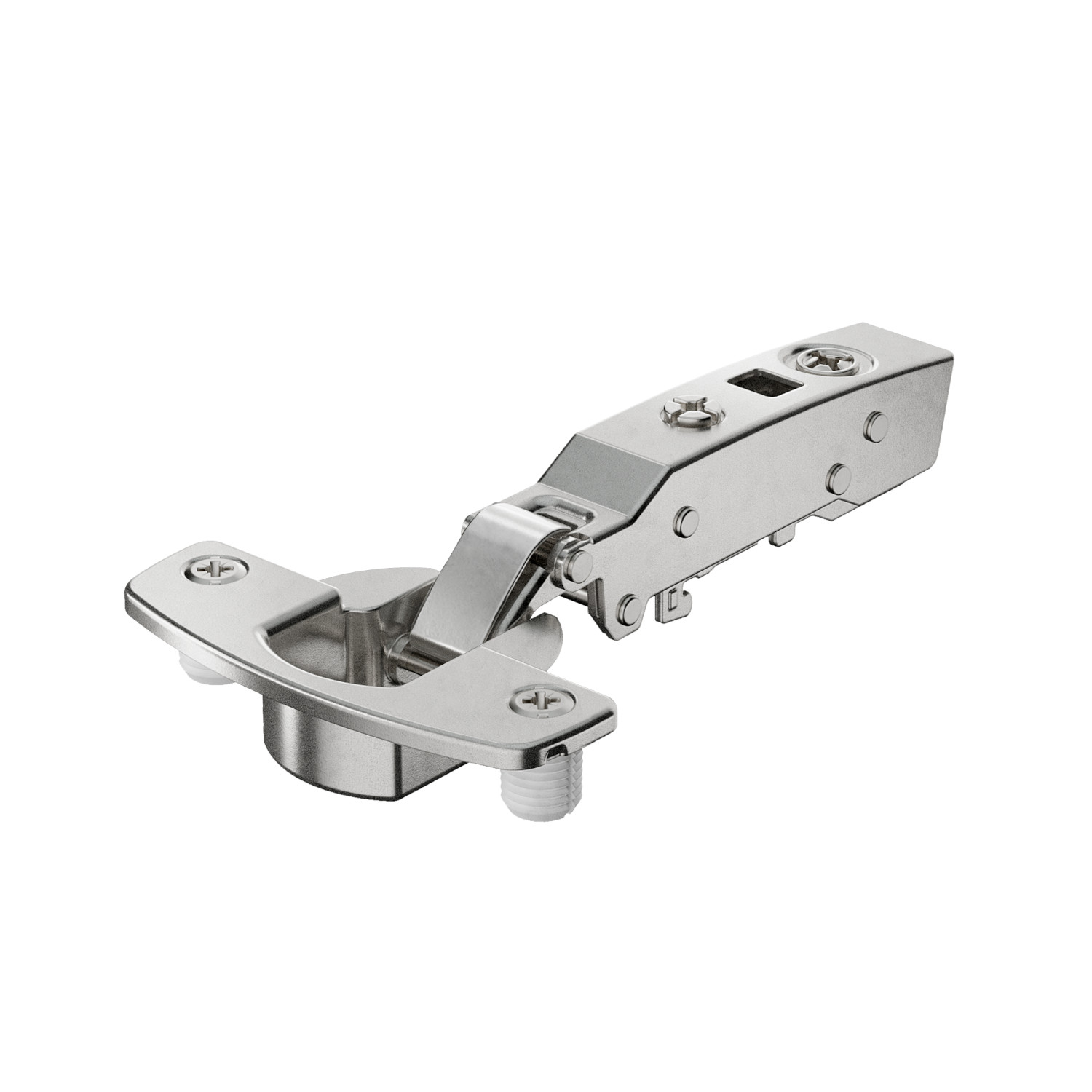

Hettich Sensys Dicktürscharnier, Türdicke bis 32 mm, mit integrierter Dämpfung (Sensys 8631i), vernickelt, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, Schnellmontage Flash (ø 10 x 11)

Stück

Produktnummer: 268772

Hettich Sensys Dicktürscharnier, Türdicke bis 32 mm, mit integrierter Dämpfung (Sensys 8631i), vernickelt, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, Schnellmontage Flash (ø 10 x 11)

EAN-Nr.: 4023149876103

Bestellnummer: 268772 , 9091402

Zur Produktbeschreibung

Preise inkl. MwSt. zzgl. Versandkosten

Variante

Sofort verfügbar

Downloads

bk_36.pdf

Artikelseite (PDF)

300201_Detail_8631_DE.pdf

Haarfugenanschlag

300201_Distanz_B12_5_DE.pdf

Berechnung Distanz Montageplatte

300201_Montage_Sensys_DE.pdf

Montage Scharnier

300201_Verstellung_Sensys_DE.pdf

Verstellung Scharnier

300201_Scharnier_Qualitaet_DE.pdf

Qualitätskriterien

300201_Montage_Flash_Sensys_DE.pdf

Montage Scharniertopf

300201_Montage_OEWB_Sensys_8631.pdf

Montage Öffnungswinkelbegrenzer

300201_Scharnieranzahl_Sensys_DE.pdf

Scharnieranzahl je Tür

300201_Verstellung_Direkt_Sensys.pdf

Verstellung Montageplatte (Direkt-Höhenverstellung)

300201_Verstellung_Langloch_Sensys.pdf

Verstellung Montageplatte (Langloch-Höhenverstellung)

Produktinformationen "Hettich Sensys Dicktürscharnier, Türdicke bis 32 mm, mit integrierter Dämpfung (Sensys 8631i), vernickelt, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, Schnellmontage Flash (ø 10 x 11)"

• Sensys Dicktürscharnier, Türdicke bis 32 mm
• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8631i)
• Qualitätseinstufung nach EN 15570, Level 2
• Öffnungswinkel 95°
• Für Türdicke 15-32 mm
• Anschlagart vorliegend (B 12.5 mm)
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 12.8 mm
• Montage Schnellmontage Flash (TH 54)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt

Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing und Vertriebs Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern, Germany
info@hettich.com

Eigenschaften

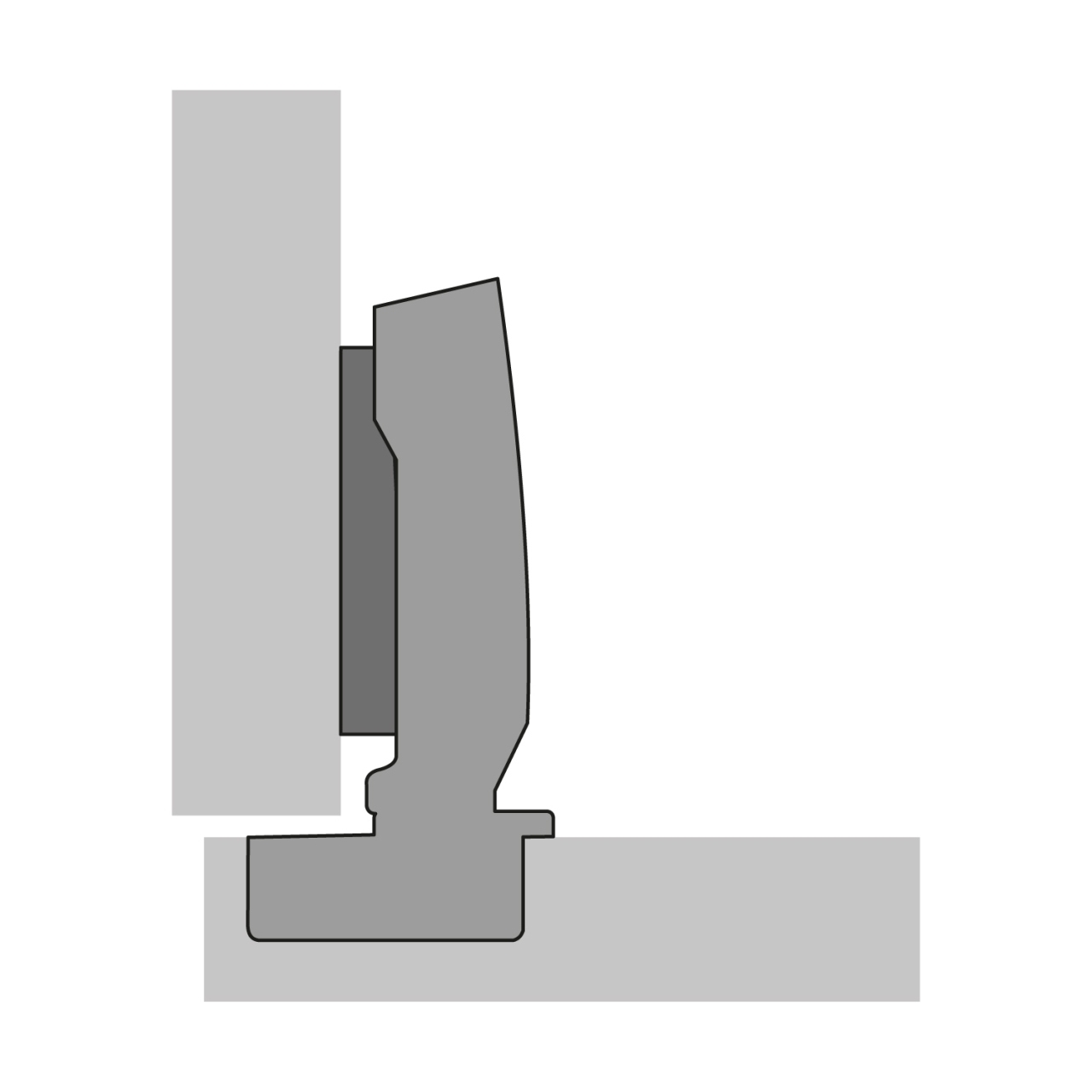

Anschlagart:	vorliegend
Basis:	12,5 mm
Befestigungsbohrung:	ø 10 x 11

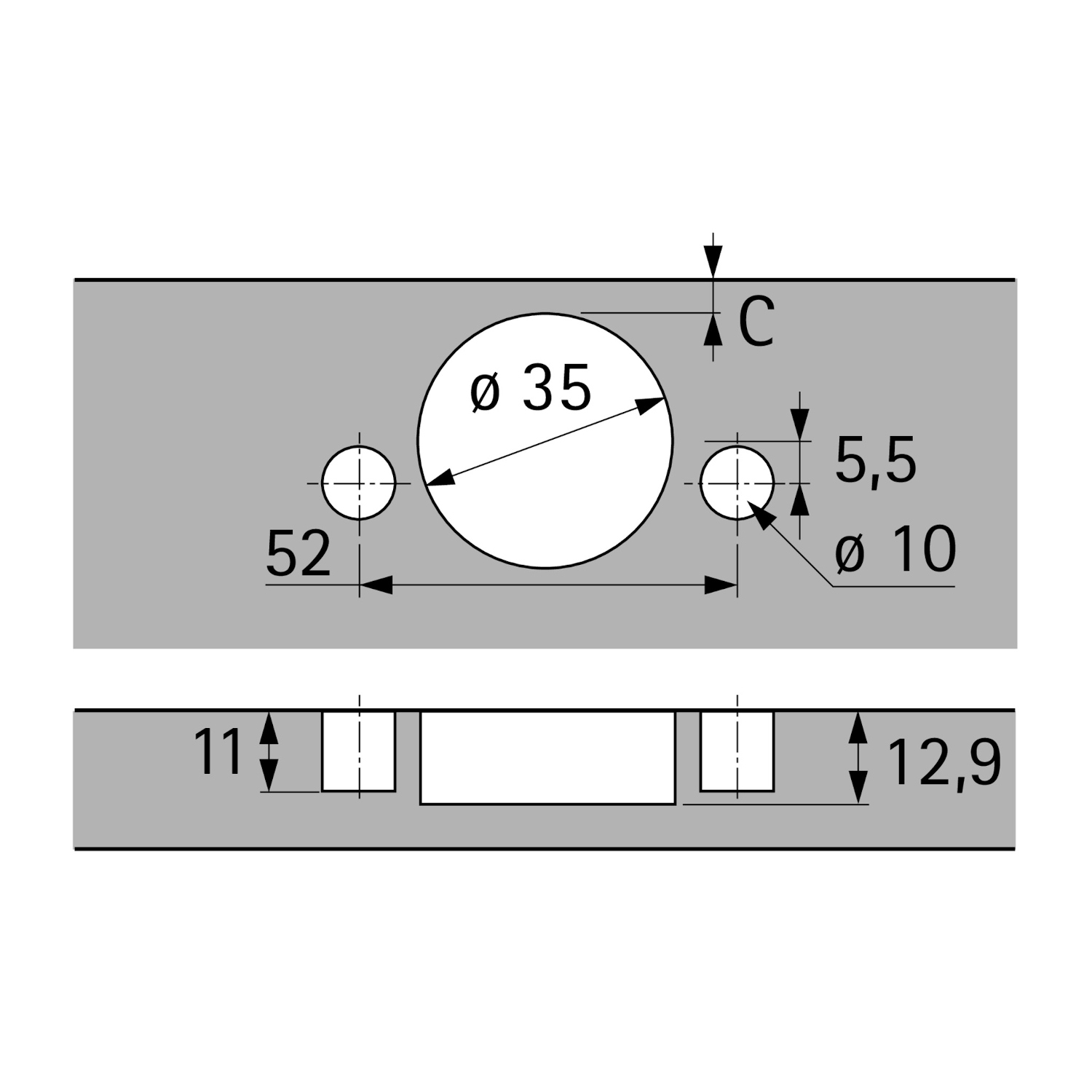

Bohrbild:	TH 52 x 5,5 mm
Durchmesser der Befestigungsbohrung:	Ø 10 mm
Hersteller:	Hettich
Integrierte Auflagenverstellung:	+2 mm / -2 mm
Integrierte Tiefenverstellung:	+3 mm / -2 mm
Komforteigenschaften:	mit integrierter Dämpfung
Konstruktion:	90°-Konstruktion
Max. Türdicke:	32 mm
Min. Türdicke:	15 mm

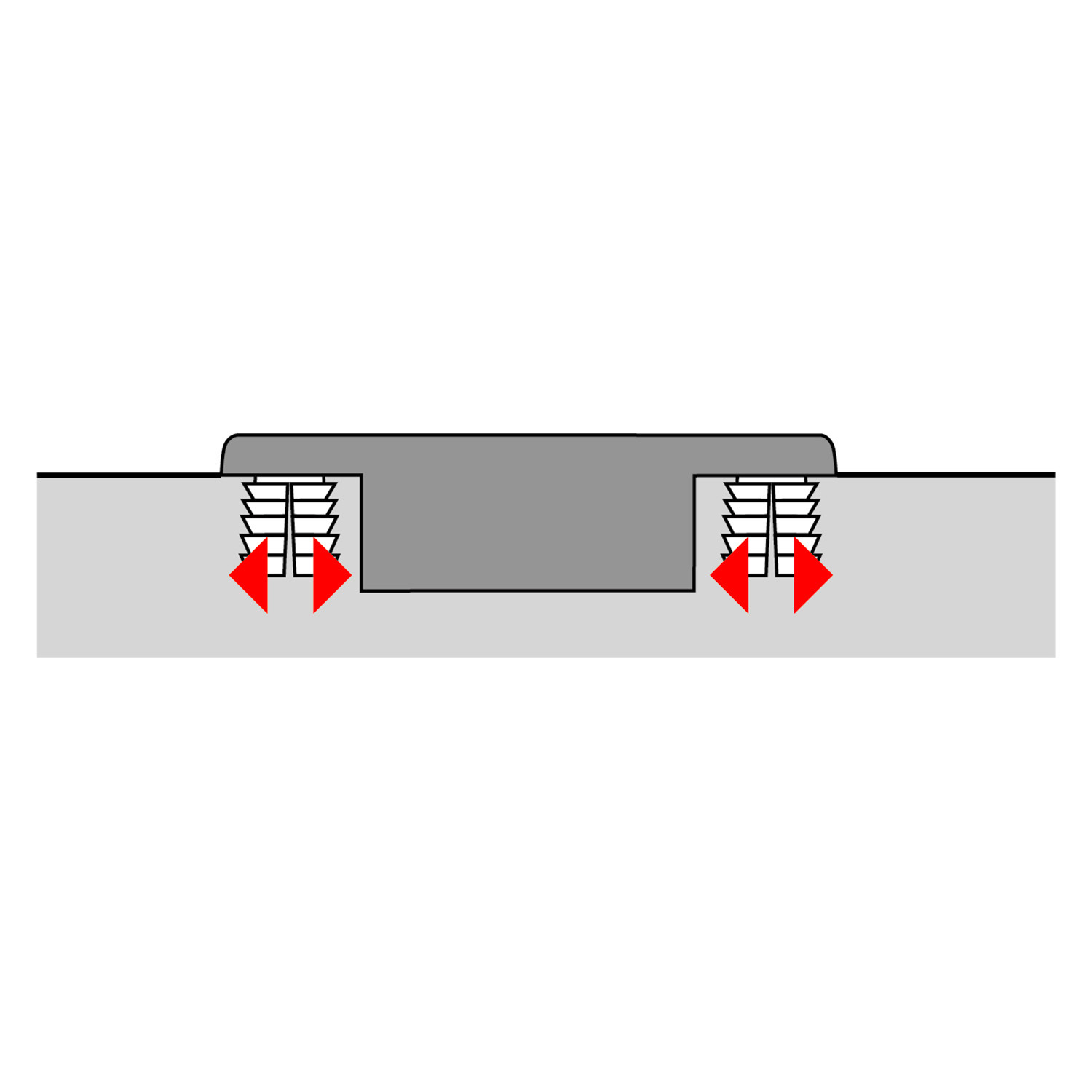

Montageart:	Schnellmontage Flash
Öffnungswinkel:	95 °
Scharnieroberfläche:	Stahl vernickelt
Schnellmontage Korpus:	ja
Topf-Ausführung:	TH 54
Topfdurchmesser:	35 mm
Türart:	Dicktür, Dicktür, Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür
Türeigenschaft:	Auf Druck öffnend (Push to open), Gedämpftes Schließen mit Zuhaltung, Gedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open)
Vorherige Bestell-Nr.:	9090262
Zuhaltung:	ja
EAN:	4023149876103
Bestellnummer:	268772, 9091402
Variante:	HETTICH Sensys Dicktürscharnier, Türdicke bis 32 mm, mit integrierter Dämpfung (Sensys 8631i), vernickelt, vorliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, Schnellmontage Flash (ø 10 x 11)
