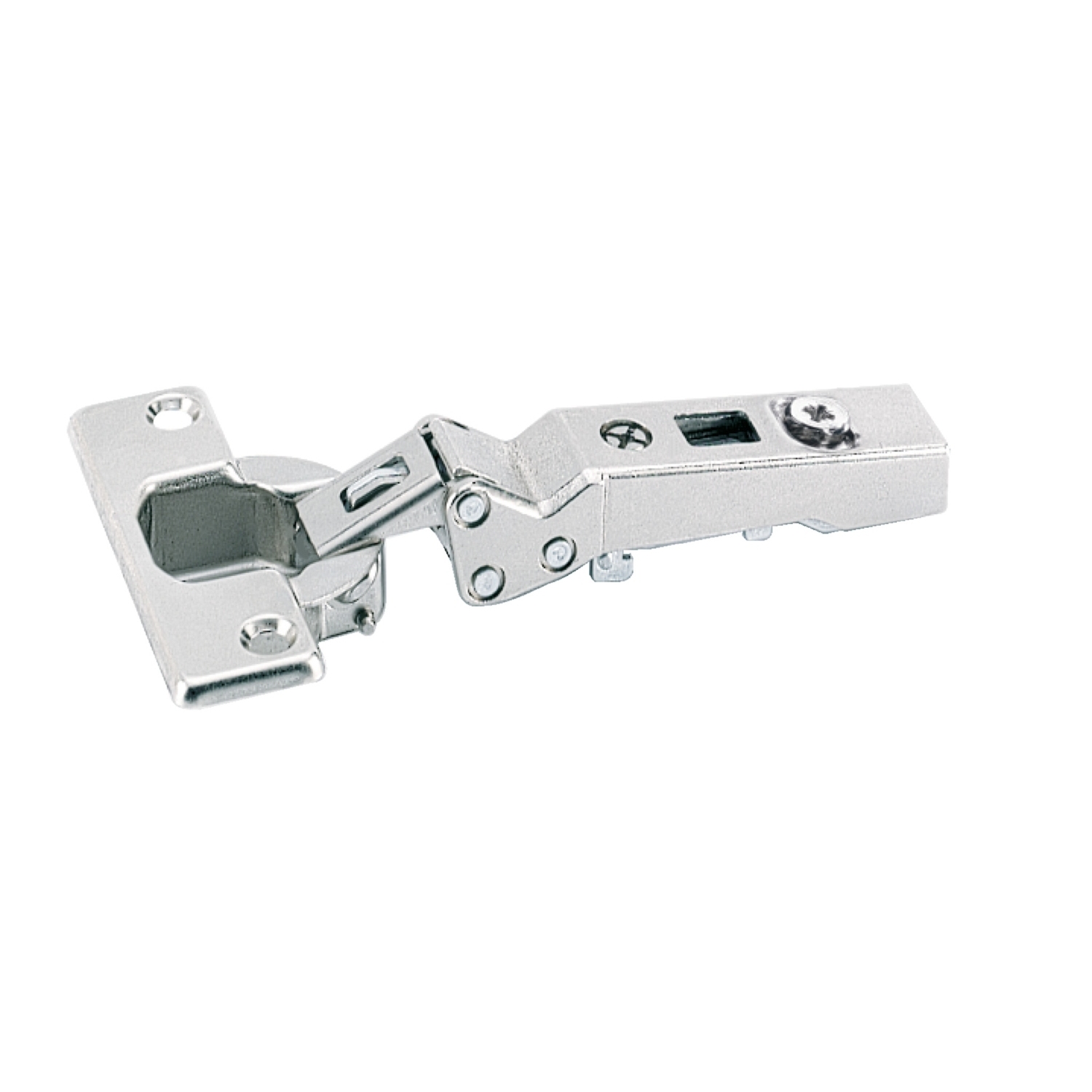

Hettich Intermat 110°-Scharnier (Intermat 9943), einliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Produktnummer:
107963
Hettich Intermat 110°-Scharnier (Intermat 9943), einliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Produktnummer:
107963
Hersteller:
Hettich
EAN:
4023149084287
Hersteller-Nr.:
48052
Lagerbestand:
147
Lieferzeit:
Sofort verfügbar
Mindestabnahme:
1
Produktinformationen "Hettich Intermat 110°-Scharnier (Intermat 9943), einliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)"
• Intermat 110°-Scharnier
• Mit Schließautomatik (Intermat 9943)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 110°
• Für Türdicke 15 - 25 mm

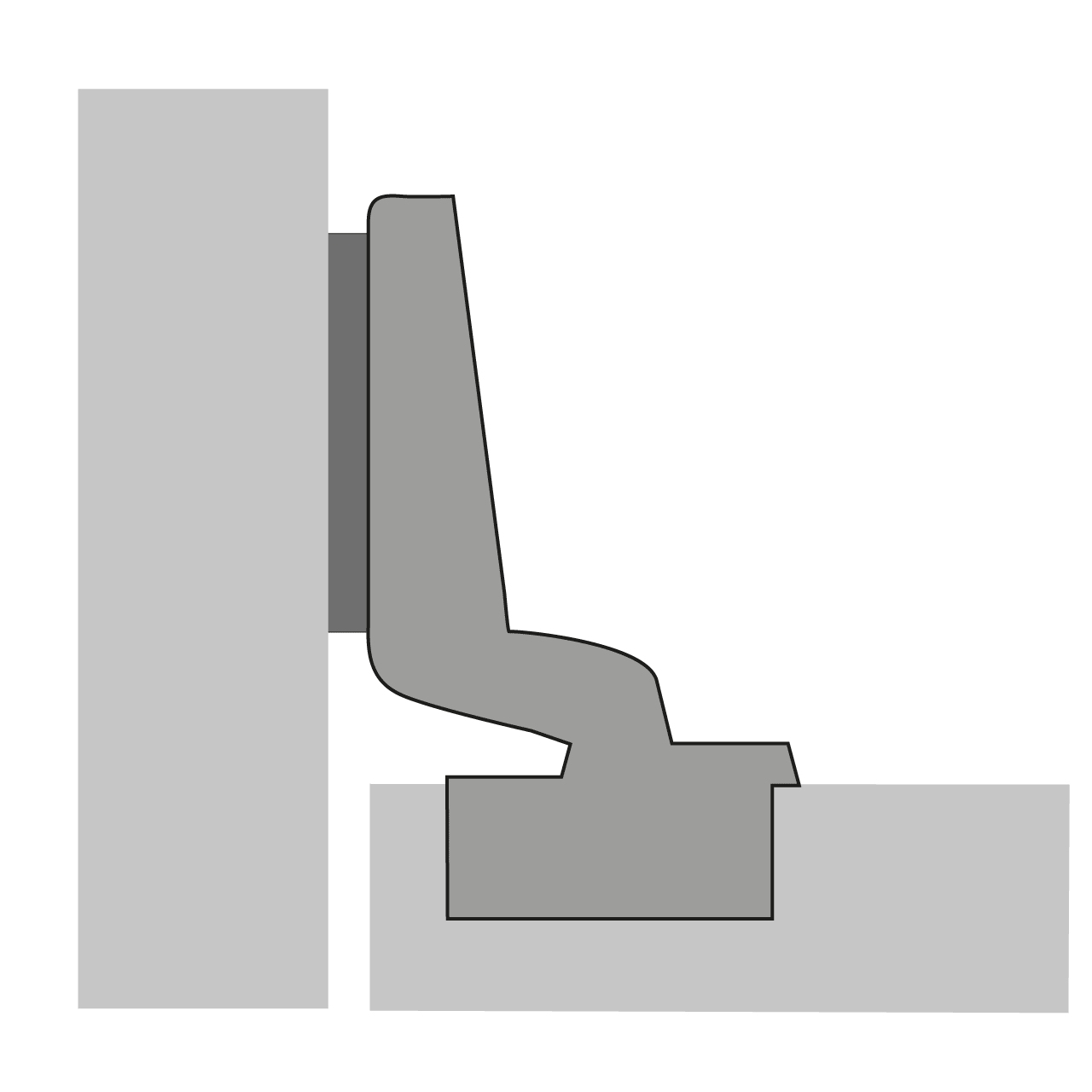

• Anschlagart einliegend (B -3.5)
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 11.6 mm
• Montage zum Anschrauben
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +2.5 mm / -1.5 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
• Mit Schließautomatik (Intermat 9943)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 110°
• Für Türdicke 15 - 25 mm
• Anschlagart einliegend (B -3.5)
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 11.6 mm
• Montage zum Anschrauben
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +2.5 mm / -1.5 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt
- Hettich Technical Assistant
- Konstruktion von Möbeln mit Scharnieren für einliegende Türen
- Verstellmöglichkeiten bei Topfscharnieren
- Artikeldaten 2D/3D (DWG/DXF)
- Bohrbild 2D (DXF)
- Hettich CAD
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
Anton-Hettich-Straße 12-16
32278 Kirchlengern / Germany
Telefon: +49 5733 / 798 - 0
eMail: info@hettich.com
Web: www.hettich.com
Eigenschaften "Hettich Intermat 110°-Scharnier (Intermat 9943), einliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)"
| Anschlagart: | einliegend |
|---|---|
| Befestigungsbohrung: | - |
| Bohrbild: | TH 52 x 5,5 mm |
| Durchmesser der Befestigungsbohrung: | Ankörnung, Ankörnung, Vorbohrung max, Ø 2,5 mm, Vorbohrung max, Ø 2,5 mm |
| Hersteller: | Hettich |
| Integrierte Auflagenverstellung: | +2 mm / -2 mm |
| Integrierte Tiefenverstellung: | +2,5 mm / -1,5 mm |
| Komforteigenschaften: | ohne integrierte Dämpfung |
| Max. Türdicke: | 25 mm |
| Min. Türdicke: | 15 mm |
| Scharnieroberfläche: | Stahl vernickelt |
| Schnellmontage Korpus: | ja |
| Schnellmontage Tür: | nein |
| Topf-Ausführung: | TH 42 |
| Topfdurchmesser: | 35 mm |
| Türeigenschaft: | Auf Druck öffnend (Push to open), Gedämpftes Schließen mit Zuhaltung, Gedämpftes Schließen mit Zuhaltung, Ungedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open), Ungedämpftes Schließen mit Zuhaltung |
| Zuhaltung: | ja |
| Basis: | -3,5 mm |
| Variante: | HETTICH Intermat 110°-Scharnier (Intermat 9943), einliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-) |
| EAN: | 4023149084287 |
| Bestellnummer: | 48052 |
| Konstruktion: | 90°-Konstruktion |
| Montageart: | zum Anschrauben |
| Öffnungswinkel: | 110 ° |
| Türart: | Aluminiumrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür, Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm), Aluminiumrahmentür (Profilbreite ab 50 mm) |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
Anmelden
Zubehör
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Linear-Montageplatte zum Anschrauben, Direkt-Höhenverstellung
2 Varianten verfügbar
• Linear-Montageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 20 x 32 mm• Montage zum Anschrauben mit Senkkopfschrauben ø 3,5 x 16 mm• Distanz 1.5 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Linear-Montageplatte zum Anschrauben, Direkt-Höhenverstellung
2 Varianten verfügbar
• Linear-Montageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 20 x 32 mm• Montage zum Anschrauben mit Senkkopfschrauben ø 3,5 x 16 mm• Distanz 1.5 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Montageplatte zur Klebemontage, Direkt-Höhenverstellung
4 Varianten verfügbar
• Linear-Montageplatte mit Direkt-Höhenverstellung• Qualitätseinstufung nach EN 15570, Level 3• Montage zum Kleben• Distanz 10.0 mm• Verstellbereich + 3 mm / - 3 mm• Klebefläche 28 x 74 mm• Zinkdruckguss vernickelt HöhenverstellungArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Montageplatte zur Klebemontage, Direkt-Höhenverstellung
4 Varianten verfügbar
• Linear-Montageplatte mit Direkt-Höhenverstellung• Qualitätseinstufung nach EN 15570, Level 3• Montage zum Kleben• Distanz 10.0 mm• Verstellbereich + 3 mm / - 3 mm• Klebefläche 28 x 74 mm• Zinkdruckguss vernickelt HöhenverstellungArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Montageplatte zur Klebemontage, Direkt-Höhenverstellung
4 Varianten verfügbar
• Linear-Montageplatte mit Direkt-Höhenverstellung• Qualitätseinstufung nach EN 15570, Level 3• Montage zum Kleben• Distanz 10.0 mm• Verstellbereich + 3 mm / - 3 mm• Klebefläche 28 x 74 mm• Zinkdruckguss vernickelt HöhenverstellungArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Montageplatte zur Klebemontage, Direkt-Höhenverstellung
4 Varianten verfügbar
• Linear-Montageplatte mit Direkt-Höhenverstellung• Qualitätseinstufung nach EN 15570, Level 3• Montage zum Kleben• Distanz 10.0 mm• Verstellbereich + 3 mm / - 3 mm• Klebefläche 28 x 74 mm• Zinkdruckguss vernickelt HöhenverstellungArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 8, Direkt-Höhenverstellung
4 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3*• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 8 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 16 mm Seitendicke• Stahl vernickelt* bei Verwendung mit Weitwinkelscharnieren: Qualitätseinstufung nach EN 15570, Level 2 Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 8, Direkt-Höhenverstellung
4 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3*• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 8 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 16 mm Seitendicke• Stahl vernickelt* bei Verwendung mit Weitwinkelscharnieren: Qualitätseinstufung nach EN 15570, Level 2 Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 8, Direkt-Höhenverstellung
4 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3*• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 8 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 16 mm Seitendicke• Stahl vernickelt* bei Verwendung mit Weitwinkelscharnieren: Qualitätseinstufung nach EN 15570, Level 2 Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 8, Direkt-Höhenverstellung
4 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3*• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 8 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 16 mm Seitendicke• Stahl vernickelt* bei Verwendung mit Weitwinkelscharnieren: Qualitätseinstufung nach EN 15570, Level 2 Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung
10 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung
10 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung
10 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung
10 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung
10 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Face-Frame-Montageplatte zum Anschrauben, Direkt-Höhenverstellung
2 Varianten verfügbar
• Face-Frame-Montageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 9.5 x 40 mm• Montage zum Anschrauben• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung
10 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung
10 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Face-Frame-Montageplatte zum Anschrauben, Direkt-Höhenverstellung
2 Varianten verfügbar
• Face-Frame-Montageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 9.5 x 40 mm• Montage zum Anschrauben• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung
10 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung
10 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Euroschrauben ø 5 x 12, Langloch-Höhenverstellung
10 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt MontageartenArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit Spreizmuffen und Spezialschrauben ø 5 x 12, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit Spreizmuffen und Spezialschrauben ø 5 x 12, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit Spreizmuffen und Spezialschrauben ø 5 x 12, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit Spreizmuffen und Spezialschrauben ø 5 x 12, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit Spreizmuffen und Spezialschrauben ø 5 x 12, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit Spreizmuffen und Spezialschrauben ø 5 x 12, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit Spreizmuffen und Spezialschrauben ø 5 x 12, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Spanplattenschrauben, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Spanplattenschrauben, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte zum Anschrauben, Langloch-Höhenverstellung
5 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage zum Anschrauben mit Senkkopfschrauben ø 4,5 x 16 mm• Distanz 8.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Spanplattenschrauben, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte zum Anschrauben, Langloch-Höhenverstellung
5 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage zum Anschrauben mit Senkkopfschrauben ø 4,5 x 16 mm• Distanz 8.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Spanplattenschrauben, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit Spreizmuffen und Spezialschrauben ø 5 x 12, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Spanplattenschrauben, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Spanplattenschrauben, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Spanplattenschrauben, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte zum Anschrauben, Langloch-Höhenverstellung
5 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage zum Anschrauben mit Senkkopfschrauben ø 4,5 x 16 mm• Distanz 8.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte mit vormontierten Spanplattenschrauben, Direkt-Höhenverstellung
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte zum Anschrauben, Langloch-Höhenverstellung
5 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage zum Anschrauben mit Senkkopfschrauben ø 4,5 x 16 mm• Distanz 8.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte zum Anschrauben, Langloch-Höhenverstellung
5 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage zum Anschrauben mit Senkkopfschrauben ø 4,5 x 16 mm• Distanz 8.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezialschrauben,
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezialschrauben,
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezialschrauben,
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezialschrauben,
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezialschrauben,
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezialschrauben,
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezialschrauben,
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Kreuzmontageplatte "Hettich Direkt" mit Pilotzapfen und Spezialschrauben,
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Anschlagdämpfer zum Eindrücken
4 Varianten verfügbar
• Für Bohrung ø 6 x 7 mm• Kunststoff Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Anschlagdämpfer zum Eindrücken
4 Varianten verfügbar
• Für Bohrung ø 6 x 7 mm• Kunststoff Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Anschlagdämpfer zum Eindrücken
4 Varianten verfügbar
• Für Bohrung ø 6 x 7 mm• Kunststoff Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Anschlagdämpfer zum Eindrücken
4 Varianten verfügbar
• Für Bohrung ø 6 x 7 mm• Kunststoff Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Anschlagdämpfer zum Aufkleben
2 Varianten verfügbar
• Selbstklebend• Kunststoff transparent Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Anschlagdämpfer zum Aufkleben
2 Varianten verfügbar
• Selbstklebend• Kunststoff transparent Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Abdeckkappen für Scharnierarm für Intermat
2 Varianten verfügbar
• Einsetzbar mit Intermat Scharnieren• Abdeckkappen mit individuellem Logo als Prägung oder Druck auf Anfrage lieferbar• Stahl vernickelt Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Abdeckkappen für Scharnierarm für Intermat
2 Varianten verfügbar
• Einsetzbar mit Intermat Scharnieren• Abdeckkappen mit individuellem Logo als Prägung oder Druck auf Anfrage lieferbar• Stahl vernickelt Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

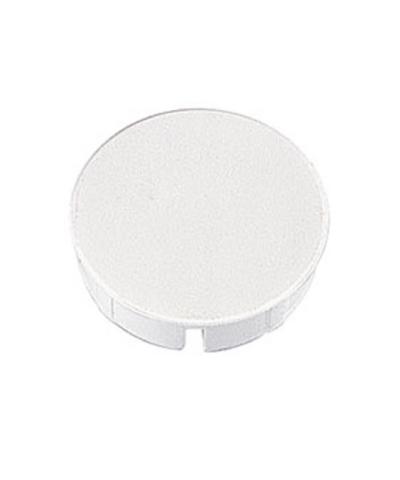

Hettich Abdeckkappen ø 35 mm für Intermat
2 Varianten verfügbar
• Für Bohrung ø 35 x 9,5 mm• Kunststoff Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Abdeckkappen ø 35 mm für Intermat
2 Varianten verfügbar
• Für Bohrung ø 35 x 9,5 mm• Kunststoff Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Anschraubdämpfer
2 Varianten verfügbar
• Zum Anschrauben am Korpusoberboden oder -unterboden• Dämpfwirkung stufenlos über Einstellrad regulierbar• Scharnierseitige Montage• Ab Frontgewicht 13,5 kg zwei Dämpfer verwenden• Nachrüstbar• Zinkdruckguss vernickelt Anschlagdämpfungen zum NachrüstenArtikeldaten 2D/3D (DWG/DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Universal Linearanschraubdämpfer Silent System
2 Varianten verfügbar
• Zum Anschrauben am Korpusoberboden oder -unterboden • Einsetzbar mit Automatikscharnieren Intermat und SlideOn• Ab Frontgewicht 7,5 kg zwei Dämpfer verwenden • Nachrüstbar• Kunststoff grau Artikeldaten 2D/3D (DWG/DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Öffnungswinkelbegrenzer für Intermat
2 Varianten verfügbar
• Zur Reduzierung des Öffnungswinkels, um Kollision der Tür mit angrenzenden Bauteilen zu verhindern• Beschädigungen der Front werden so vermieden• Einsetzbar auch für Scharniere ohne Schließautomatik• Kunststoff natur Artikeldaten 2D/3D (DWG/DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Aufklipsdämpfer Silent System
3 Varianten verfügbar
• Zum Aufklipsen auf den Scharnierarm• Dämpfwirkung stufenlos über Einstellrad regulierbar• Werkzeuglose Montage / Demontage• Ab Frontgewicht 13,5 kg zwei Dämpfer verwenden• Einfach nachrüstbar• Zinkdruckguss vernickelt Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
