Hettich Intermat 110°-Scharnier (Intermat 9943), halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)

Anschlagart:	halb vorliegend
Befestigungsbohrung:	-

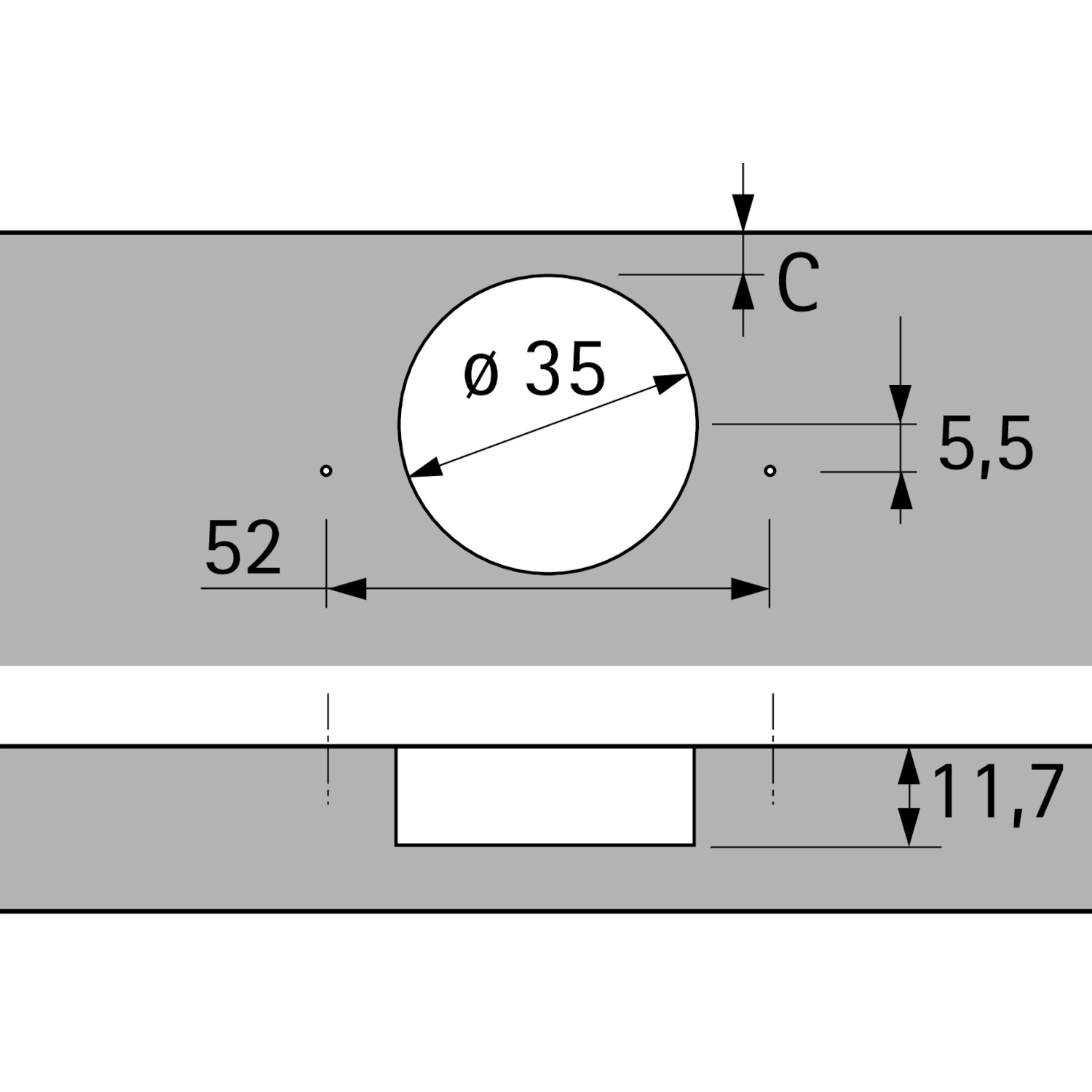

Bohrbild:	TH 52 x 5,5 mm
Durchmesser der Befestigungsbohrung:	Ankörnung, Ankörnung, Vorbohrung max, Ø 2,5 mm, Vorbohrung max, Ø 2,5 mm
Hersteller:	Hettich
Integrierte Auflagenverstellung:	+2 mm / -2 mm
Integrierte Tiefenverstellung:	+2,5 mm / -1,5 mm
Komforteigenschaften:	ohne integrierte Dämpfung
Max. Türdicke:	25 mm
Min. Türdicke:	15 mm
Scharnieroberfläche:	Stahl vernickelt
Schnellmontage Korpus:	ja
Schnellmontage Tür:	nein
Topf-Ausführung:	TH 42
Topfdurchmesser:	35 mm
Türeigenschaft:	Auf Druck öffnend (Push to open), Gedämpftes Schließen mit Zuhaltung, Gedämpftes Schließen mit Zuhaltung, Ungedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open), Ungedämpftes Schließen mit Zuhaltung
Zuhaltung:	ja
Basis:	3 mm
Variante:	HETTICH Intermat 110°-Scharnier (Intermat 9943), halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
EAN:	4023149480515
Bestellnummer:	48051
Konstruktion:	90°-Konstruktion
Montageart:	zum Anschrauben
Öffnungswinkel:	110 °
Türart:	Aluminiumrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür, Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm), Aluminiumrahmentür (Profilbreite ab 50 mm)
