Nur 1 auf Lager!

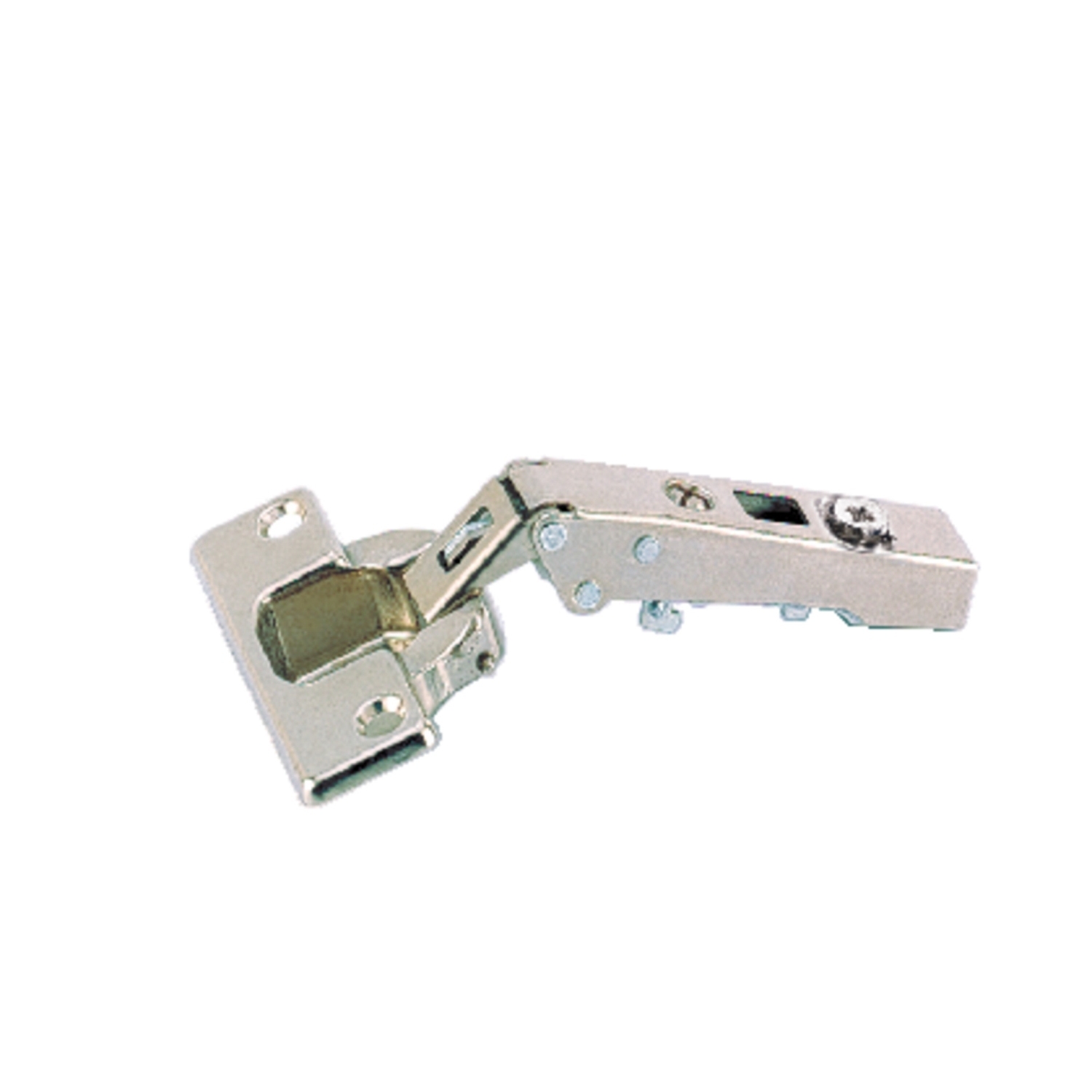

Hettich Intermat 125°-Scharnier (Intermat 9944), vorliegend, Öffnungswinkel 125°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Produktnummer:
308498
EAN:
4023149061950
Hersteller-Nr.:
73905
Produktinformationen "Hettich Intermat 125°-Scharnier (Intermat 9944), vorliegend, Öffnungswinkel 125°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)"
• Intermat 125°-Scharnier
• Mit Schließautomatik (Intermat 9944)
• Qualitätseinstufung nach EN 15570, Level 2
• Öffnungswinkel 125°
• Für Türdicke 15 - 28 mm

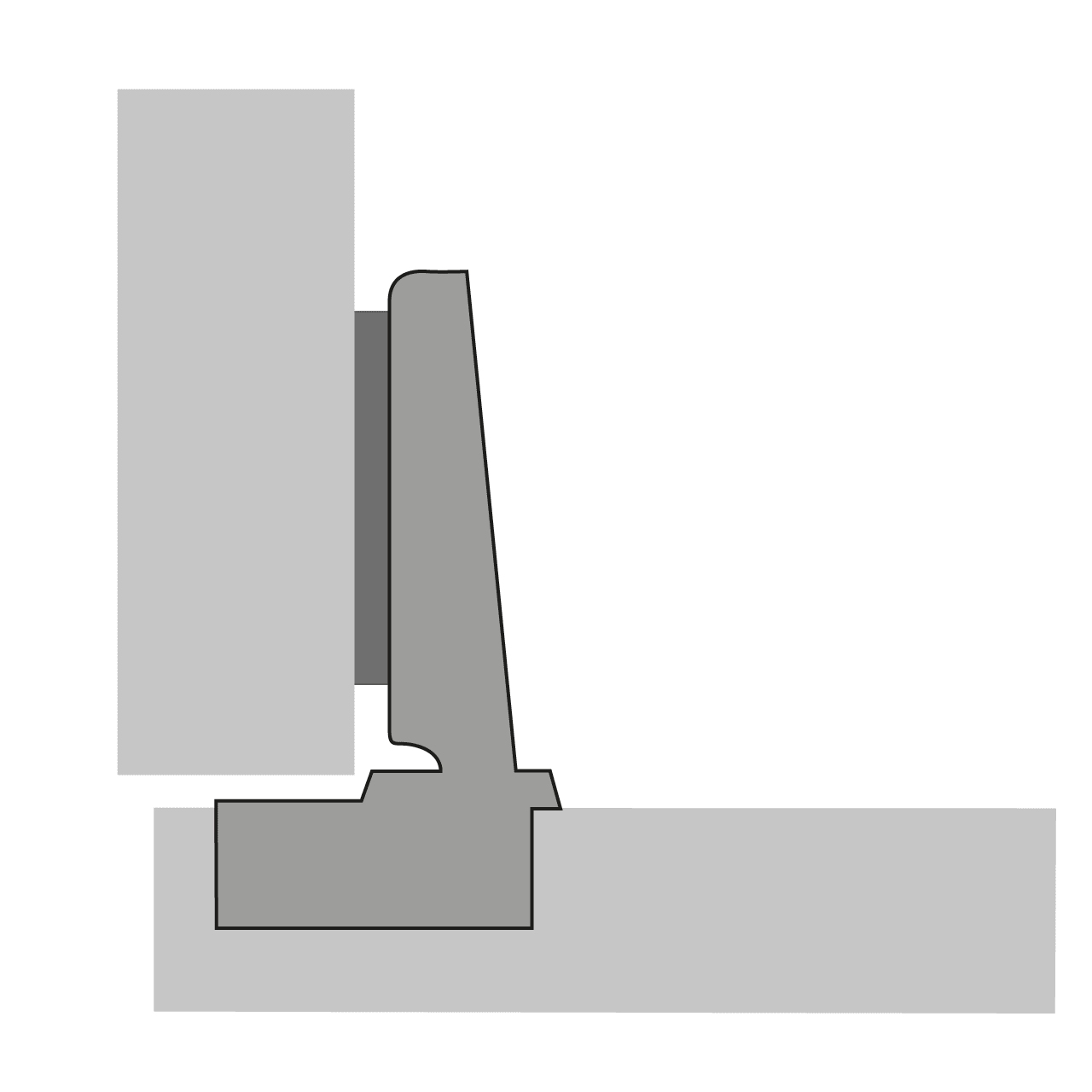

• Anschlagart vorliegend

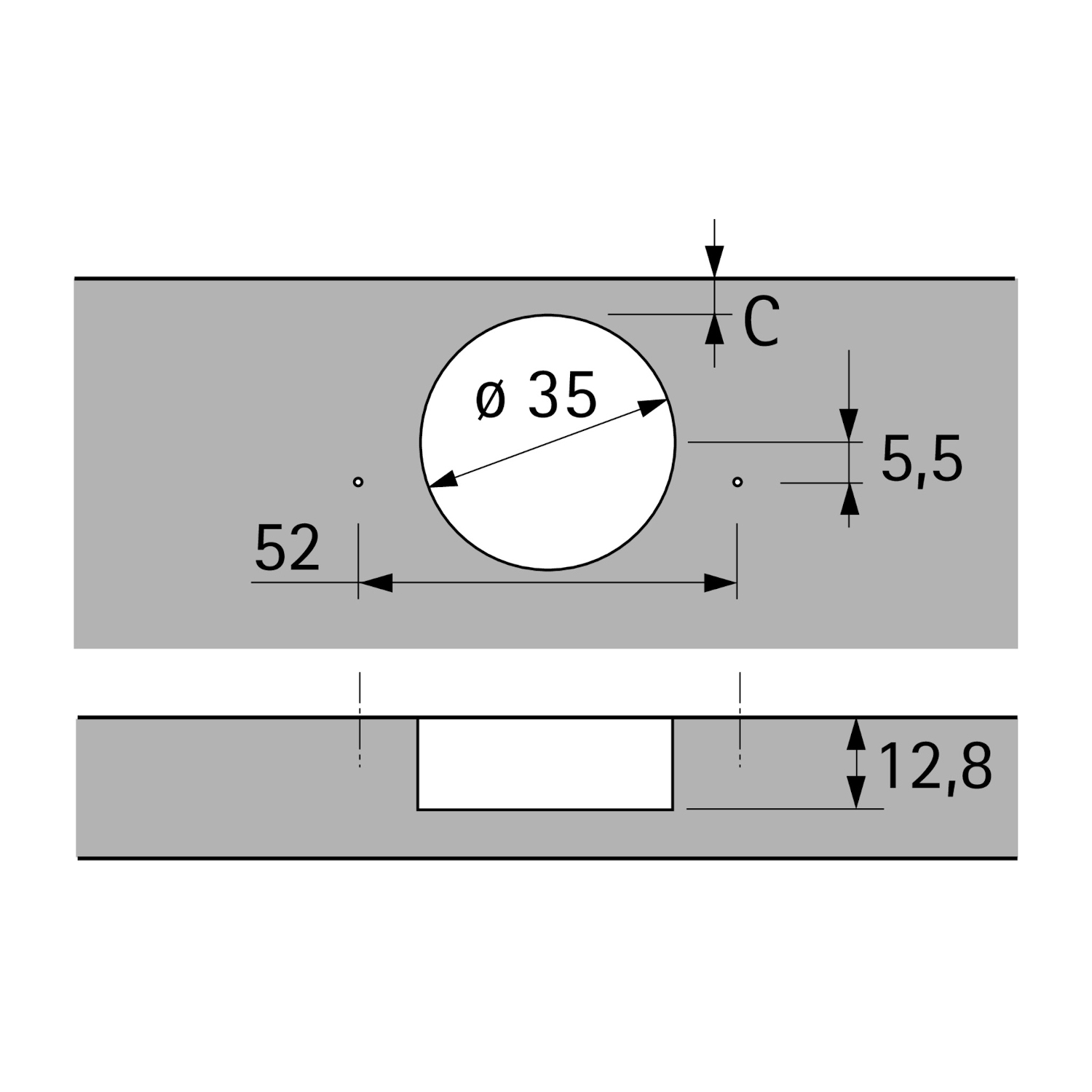

• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 12.7 mm
• Montage zum Anschrauben
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +2 mm / -1.5 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
• Mit Schließautomatik (Intermat 9944)
• Qualitätseinstufung nach EN 15570, Level 2
• Öffnungswinkel 125°
• Für Türdicke 15 - 28 mm
• Anschlagart vorliegend
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 12.7 mm
• Montage zum Anschrauben
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +2 mm / -1.5 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt
- Hettich Technical Assistant
- Konstruktion von Möbeln mit Scharnieren für vorliegende Türen
- Verstellmöglichkeiten bei Topfscharnieren
- Artikeldaten 2D/3D (DWG/DXF)
- Bohrbild 2D (DXF)
- Hettich CAD
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
Anton-Hettich-Straße 12-16
32278 Kirchlengern / Germany
Telefon: +49 5733 / 798 - 0
eMail: info@hettich.com
Web: www.hettich.com
Eigenschaften "Hettich Intermat 125°-Scharnier (Intermat 9944), vorliegend, Öffnungswinkel 125°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)"
| Hersteller: | Hettich |
|---|---|
| EAN: | 4023149061950 |
| Bestellnummer: | 73905 |
| Anschlagart: | vorliegend |
| Montageart: | zum Anschrauben |
| Ausführung: | TH 42 |
| Befestigungsbohrung: | - |
| Durchmesser der Befestigungsbohrung: | Ankörnung, Ankörnung, Vorbohrung max, Ø 2,5 mm, Vorbohrung max, Ø 2,5 mm |
| Konstruktion: | 90°-Konstruktion |
| Türeigenschaft: | Auf Druck öffnend (Push to open), Gedämpftes Schließen mit Zuhaltung, Gedämpftes Schließen mit Zuhaltung, Ungedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open), Ungedämpftes Schließen mit Zuhaltung |
| Öffnungswinkel: | 125 ° |
| Komforteigenschaften: | ohne integrierte Dämpfung |
| Min. Türdicke: | 15 mm |
| Scharnieroberfläche: | Stahl vernickelt |
| Schnellmontage Korpus: | ja |
| Schnellmontage Tür: | nein |
| Topfdurchmesser: | 35 mm |
| Türart: | Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Dicktür, Standardtür / Dicktür, Holzrahmentür (Profilbreite ab 50 mm) |
| Zuhaltung: | ja |
| Max. Türdicke: | 28 mm |
| Integrierte Auflagenverstellung: | +2 mm / -2 mm |
| Integrierte Tiefenverstellung: | +2 mm / -1,5 mm |
| Basis: | 12,5 mm |
| Bohrbild: | TH 52 x 5,5 mm |
| Variante: | HETTICH Intermat 125°-Scharnier (Intermat 9944), vorliegend, Öffnungswinkel 125°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-), Hettich Intermat 125°-Scharnier (Intermat 9944), vorliegend, Öffnungswinkel 125°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-) |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
