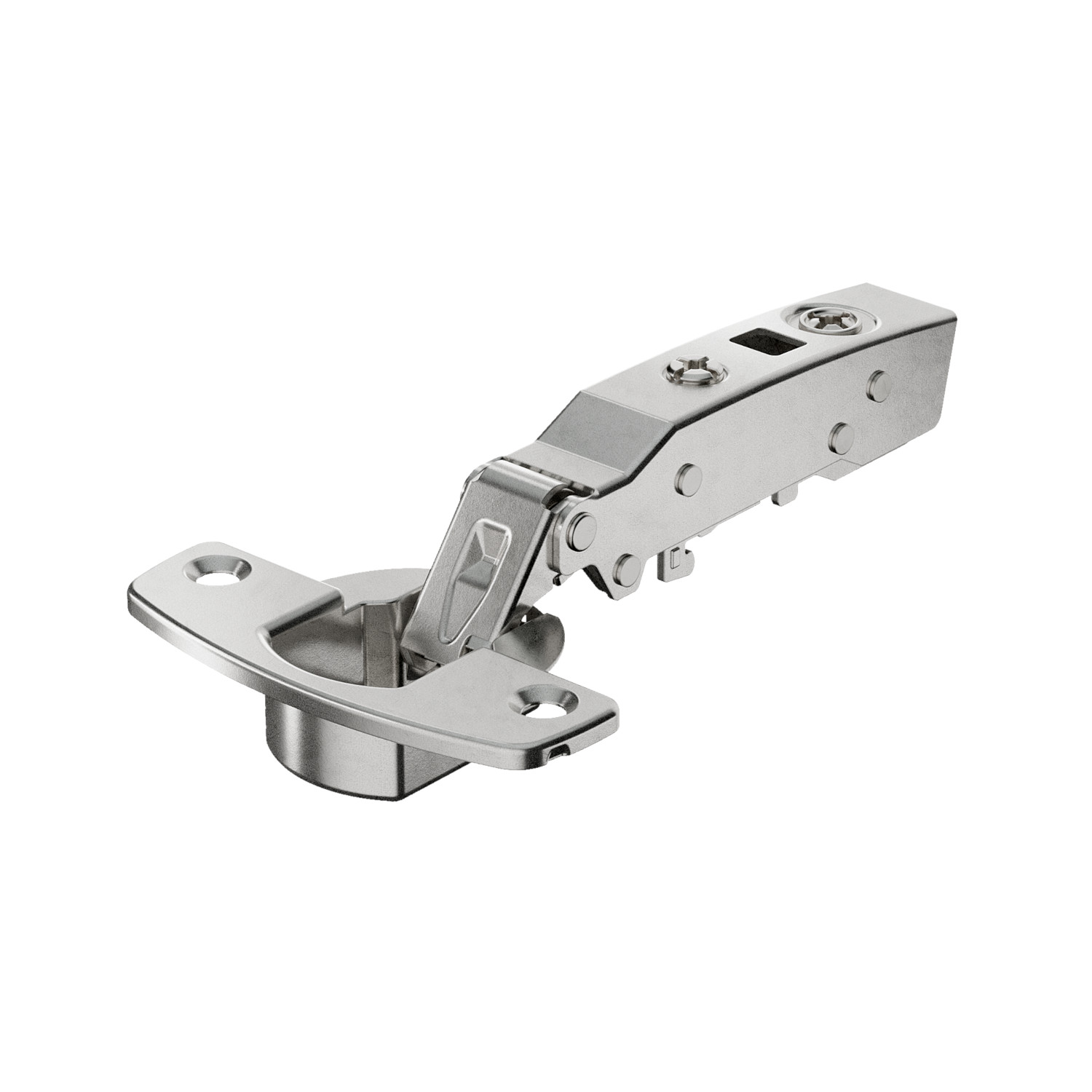

Hettich Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), vernickelt, vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Produktnummer:
117287
Hettich Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), vernickelt, vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Produktnummer:
117287
Hersteller:
Hettich
EAN:
4023149030901
Hersteller-Nr.:
9071205
Lieferzeit:
Sofort verfügbar
Mindestabnahme:
200
Downloads
Produktinformationen "Hettich Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), vernickelt, vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)"
• Sensys 110°-Scharnier
• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 110 °
• Für Türdicke 15-24 mm
• Anschlagart vorliegend (B 12.5 mm)
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 12.8 mm
• Montage zum Anschrauben (TH 52)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 110 °
• Für Türdicke 15-24 mm
• Anschlagart vorliegend (B 12.5 mm)
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 12.8 mm
• Montage zum Anschrauben (TH 52)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt
- Gewichtsberechnung / Scharnieranzahl je Tür
- Hettich Technical Assistant
- Verstellmöglichkeiten
- Scharniermontage mit der Bohrschablone
- Anschlagarten
- Toleranzen Bohrbild
- Montage Scharniertopf
- Artikeldaten 2D/3D (DWG/DXF)
- Bohrbild 2D (DXF)
- Schnittzeichnung 2D (DXF)
- Hettich CAD
- Blätterkatalog
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG
Anton-Hettich-Straße 12-16
32278 Kirchlengern / Germany
Telefon: +49 5733 / 798 - 0
eMail: info@hettich.com
Web: www.hettich.com
Eigenschaften "Hettich Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), vernickelt, vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)"
| Anschlagart: | vorliegend |
|---|---|
| Befestigungsbohrung: | - |
| Bohrbild: | TH 52 x 5,5 mm |
| Durchmesser der Befestigungsbohrung: | Ankörnung, Ankörnung, Vorbohrung max. Ø 2,5 mm, Vorbohrung max. Ø 2,5 mm |
| Integrierte Auflagenverstellung: | +2 mm / -2 mm |
| Integrierte Tiefenverstellung: | +3 mm / -2 mm |
| Komforteigenschaften: | mit integrierter Dämpfung |
| Max. Türdicke: | 24 mm |
| Min. Türdicke: | 15 mm |
| Scharnieroberfläche: | Stahl vernickelt |
| Schnellmontage Korpus: | ja |
| Schnellmontage Tür: | nein |
| Topf-Ausführung: | TH 52 |
| Topfdurchmesser: | 35 mm |
| Zuhaltung: | ja |
| Basis: | 12.5 mm |
| Variante: | HETTICH Sensys 110°-Scharnier mit integrierter Dämpfung (Sensys 8645i), vernickelt, vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-) |
| EAN: | 4023149030901 |
| Bestellnummer: | 9071205 |
| Konstruktion: | 90°-Konstruktion |
| Montageart: | zum Anschrauben |
| Öffnungswinkel: | 110 ° |
| Türart: | Aluminiumrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür, Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm), Aluminiumrahmentür (Profilbreite ab 50 mm) |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
