Elektro-Türöffner,ohne Schließblech 118E530, 10-24V AC/DC,DL-R
Elektro-Türöffner,ohne Schließblech 118E530, 10-24V AC/DC,DL-R
Produktnummer:
227697
Elektro-Türöffner,ohne Schließblech 118E530, 10-24V AC/DC,DL-R
Produktinformationen "Elektro-Türöffner,ohne Schließblech 118E530, 10-24V AC/DC,DL-R"
Spannung 10-24 V AC/DC,Verstellbare Falle (FF, FaFix®) Ja,Mechanische Entriegelung Ja,Arbeitsstrom Ja,1 mm versetzte Bohrung Ja,Für Fallenrutsche Ja,Dauerstromfest 11-13 V DC,Nennwiderstand 43 Ohm,Stromaufnahme 12 V AC 250 mA,Stromaufnahme 12 V DC 280 mA,Stromaufnahme 24 V AC 500 mA,Stromaufnahme 24 V DC 560 mA,Festigkeit gegen Aufbruch 3750 N,Höhe 66 mm,Breite 16 mm,Tiefe 25,5 mm,FaFix® Verstellbereich 3 mm,Falleneingrifftiefe 5,5 mm,Betriebstemperaturbereich -15 °C bis +40 °C,Einbaulage senkrecht und waagerecht,Lastzyklen werksinterne Prüfung 250000,Für Feuerschutztüren geeignet Nein,Max. Fallenvorlast AC Betrieb 24 V 350 N,Max. Fallenvorlast AC 200 N,Max. Fallenvorlast DC (stabilisiert) 50 N,Max. Fallenvorlast DC (stabilisiert) 24 V 200 N
Eigenschaften
| Ausführung: | mit elektrischer Dauerentriegelung, ohne Schließblech |
|---|---|
| Norm: | DIN EN 14846 |
| Aufbruchfestigkeit: | 3750.00 N |
| Basis: | Elektro-Türöffner |
| Bauform: | symmetrisch |
| Befestigungsart: | zum Einlassen |
| Betriebstemperatur max.: | 40.00 °C |
| Betriebstemperatur min.: | -15.00 °C |
| Dauerstromfest DC max.: | 13.00 V |
| Dauerstromfest DC min.: | 11.00 V |
| DIN-Richtung: | DIN Links-Rechts |
| Einbaulage: | senkrecht, waagerecht |
| Einsatzbereich: | Türrahmen |
| Entriegelung: | mechanisch |
| Falleneigenschaft: | verstellbar |
| Falleneingrifftiefe: | 5.50 mm |
| Fallenvorlast AC max. bei 12V: | 200.00 N |
| Fallenvorlast AC max. bei 24V: | >350 N |
| Fallenvorlast DC max. bei 12V: | 50.00 N |
| Fallenvorlast DC max. bei 24V: | 200.00 N |
| Funktion: | Arbeitsstrom |
| kompatibel: | zu Rollfallenschloss, zu Schließblech mit Fallenrutsche |
| Nennwiderstand: | 43.00 O |

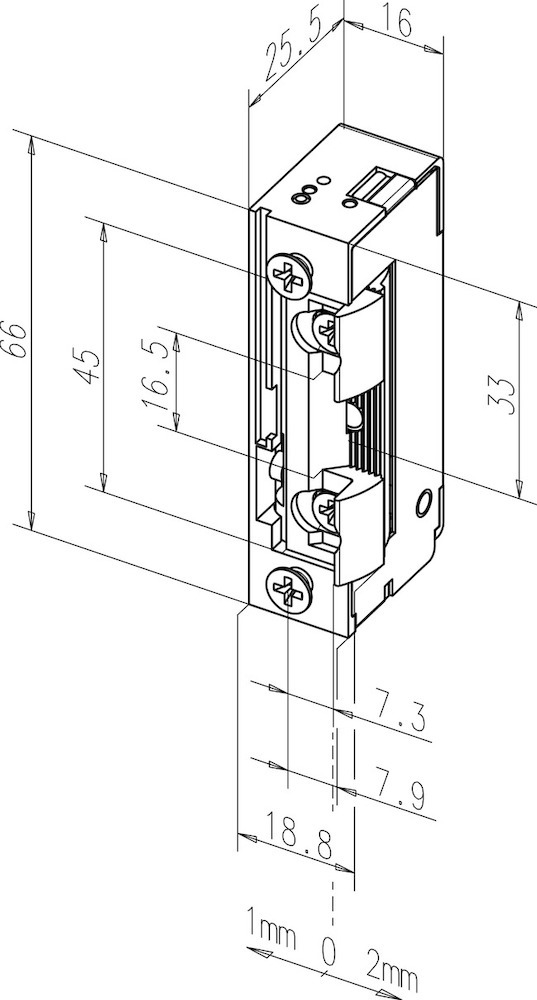

| Öffnerbreite: | 16.00 mm |
| Öffnerhöhe: | 66.00 mm |
| Öffnertiefe: | 25.50 mm |
| Rahmenwerkstoff: | Aluminium, Holz, Kunststoff |
| Spannung max.: | 24.00 V |
| Spannung min.: | 10.00 V |
| Spannungsart: | AC/DC |
| Stromanschluss: | klemmbar, steckbar |
| Stromart: | AC/DC |
| Stromaufnahme AC bei 12V: | 250.00 mA |
| Stromaufnahme AC bei 24V: | 500.00 mA |
| Stromaufnahme DC bei 12V: | 280.00 mA |
| Stromaufnahme DC bei 24V: | 560.00 mA |
| Türart: | Abschlusstür |
| Türausprägung: | Türe gefälzt, Türe stumpf |
| Türflügelanzahl: | einflügelig |
| Verstellbereich Falle: | 3.00 mm |
| EAN: | 4042203364202 |
| Bestellnummer: | 118E530-----A71 |
