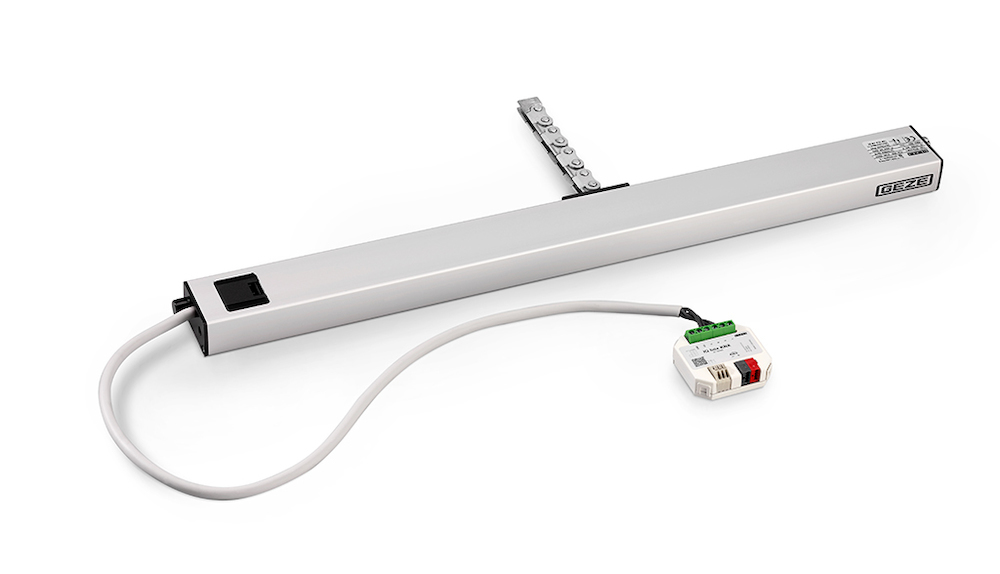

RWA-Elektrokettenantrieb, Slimchain, 24V DC, Hub max. 500mm, DL, naturton
Produktnummer:
260806
RWA-Elektrokettenantrieb, Slimchain, 24V DC, Hub max. 500mm, DL, naturton
Produktnummer:
260806
Hersteller:
GEZE
EAN:
4042938470452
Hersteller-Nr.:
147045
Lieferzeit:
Sofort verfügbar
Mindestabnahme:
1
Produktinformationen "RWA-Elektrokettenantrieb, Slimchain, 24V DC, Hub max. 500mm, DL, naturton"
Synchronisierung von max. vier Antrieben ohne externes Steuergerät. Einfache und schnelle Montage mit dem Smart fix Montagesystem. IQ windowdrive - intelligente Antriebssteuerung. Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2. Anwendungsbereiche: Rauch- und Wärmeabzugsanlage (RWA) und natürliche Lüftung (24 V) im Fassadenbereich. Einsatz im Abluft- und Zulufsystem möglich. Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln. Senk-Klapp- und Parallelausstellfenster. Montage an Holz-, Kunststoff- oder Metallfenstern. Flügel-, Rahmen- oder integrierte Montage. Systemlösung in Kombination mit dem Verriegelungsantrieb Power lock.
Eigenschaften "RWA-Elektrokettenantrieb, Slimchain, 24V DC, Hub max. 500mm, DL, naturton"
| Anwendung: | Drehfenster, Kippfenster, Klappfenster |
|---|---|
| Hublänge: | einstellbar |
| Breite: | 660.00 mm |
| Farbe: | silber |
| Oberfläche: | eloxiert |
| Schutzart: | IP40 |
| Höhe: | 25.00 mm |
| Schutzklasse: | Schutzklasse III |
| Gehäusematerial: | Aluminium |
| Basis: | Elektrokettenantrieb |
| Montageart: | Flügelmontage, Rahmenmontage, integrierte Montage |
| DIN-Richtung: | DIN Links |
| Druckkraft max.: | 200.00 N |
| Einsatzbereich: | Rauchwärmeabzug |
| Einschaltdauer: | 30.00 % |
| Farbton: | naturton |
| Fensterwerkstoff: | Aluminium, Holz, Kunststoff |
| Flügelgewicht max.: | 200.00 mm |
| Funktion: | mit Überlastabschaltung |
| Hub max.: | 500.00 mm |
| Kabelquerschnitt: | 4 x 0,75 mm² |
| Länge Anschlusskabel: | 2.00 m |
| Leistungsaufnahme max.: | 20.00 W |
| Norm: | NRWG |
| Öffnungsgeschwindigkeit: | einstellbar |
| Öffnungsgeschwindigkeit Lüftung: | 5.00 mm/s |
| Öffnungsgeschwindigkeit RWA: | 15.00 mm/s |
| Schließgeschwindigkeit: | 5.00 mm/s |
| Spannung: | 24.00 V |
| Spannungstoleranzbereich max.: | 25.00 % |
| Spannungstoleranzbereich min.: | -25.00 % |
| Stromart: | DC |
| Stromaufnahme max.: | 1.10 A |
| Stromaufnahme min.: | 0.90 A |
| Tiefe: | 44.00 mm |
| Überschlag max.: | 23.00 mm |
| Überschlag min.: | 8.00 mm |
| Umgebungstemperatur max.: | 70.00 °C |
| Umgebungstemperatur min.: | -5.00 °C |
| EAN: | 4042938470452 |
| Bestellnummer: | 147045 |
| Variante: | GEZE RWA-Elektrokettenantrieb, Slimchain, 24V DC, Hub max. 500mm, DL, naturton |
| Zugkraft max.: | 300.00 N |
| Zuhaltekraft: | 2000.00 N |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
Anmelden
Zubehör

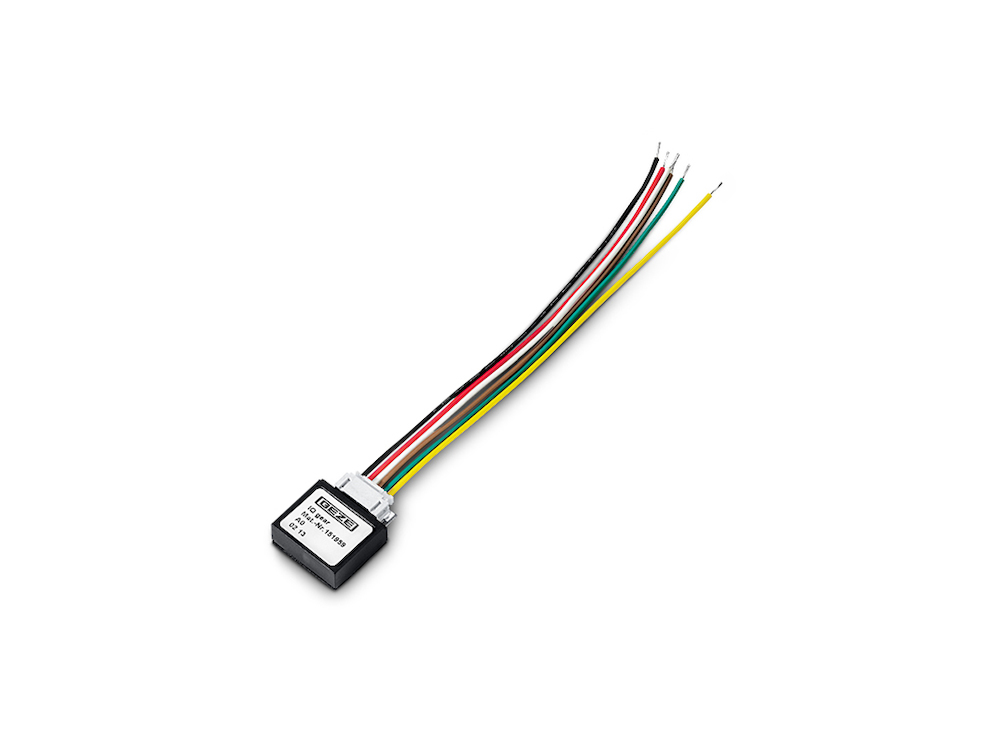

Zubehör RWA-Lüftungssystem
12 Varianten verfügbar
Ansteuerung von bis zu 10 Antrieben in einer Gruppe mit einem IQ gear. Einsatz von 24 V Standard-Netzteilen und Lüftertastern zur Auf / Stopp / Zu Steuerung der Antriebe. Anwendungsbereiche: Zur Ansteuerung der GEZE IQ windowdrive Kettenantriebe Slimchain, Powerchain und E 250 NT im Lüftungsbetrieb. Manuelle Ansteuerung über Taster oder automatische Ansteuerung über potentialfreie Kontakte. Schnittstelle zwischen Lüftertaster, Netzteil und Fensterantrieb.

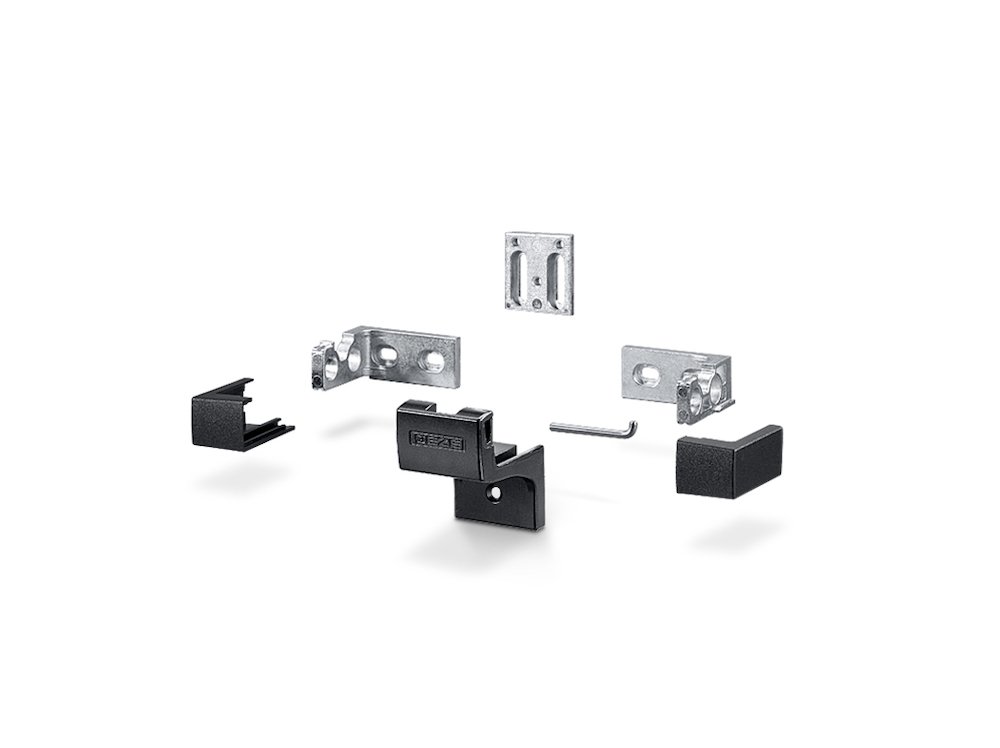

GEZE Konsolensatz A Slimchain
2 Varianten verfügbar
Einfache und schnelle Montage mit dem Smart fix Montagesystem. Anwendungsbereiche: Rahmenmontage EINWÄRTS öffnend. Montage an Holz-, Kunststoff- oder Metallfenstern.
GEZE Konsolensatz B Slimchain
2 Varianten verfügbar
Einfache und schnelle Montage mit dem Smart fix Montagesystem. Anwendungsbereiche: Flügelmontage EINWÄRTS öffnend. Rahmenmontage AUSWÄRTS öffnend. Montage an Holz-, Kunststoff- oder Metallfenstern.
GEZE Konsolensatz A Slimchain
2 Varianten verfügbar
Einfache und schnelle Montage mit dem Smart fix Montagesystem. Anwendungsbereiche: Rahmenmontage EINWÄRTS öffnend. Montage an Holz-, Kunststoff- oder Metallfenstern.
RWA-Sicherheitsschere, 60, mit Flügelplatten, DIN Links-Rechts, Stahl verzinkt
Ermöglichen eine dauerhaft feste Verbindung zwischen Fensterrahmen und Fensterflügel. Einsetzbar ab einer Flügelhöhe von 700 mm. Je nach Flügelhöhe und Flügelgewicht kann eine Öffnungsweite bis ca. 1200 mm realisiert werden. Pro Fensterflügel werden zwei Sicherheitsscheren benötigt. Anwendungsbereiche: Geeignet für Kippflügel. Zu verwenden beim Einsatz eines Kettenantriebes an einem Kippfenster. Montage an Holz-, Kunststoff- oder Metallfenstern. Flügel- und Rahmenmontage.

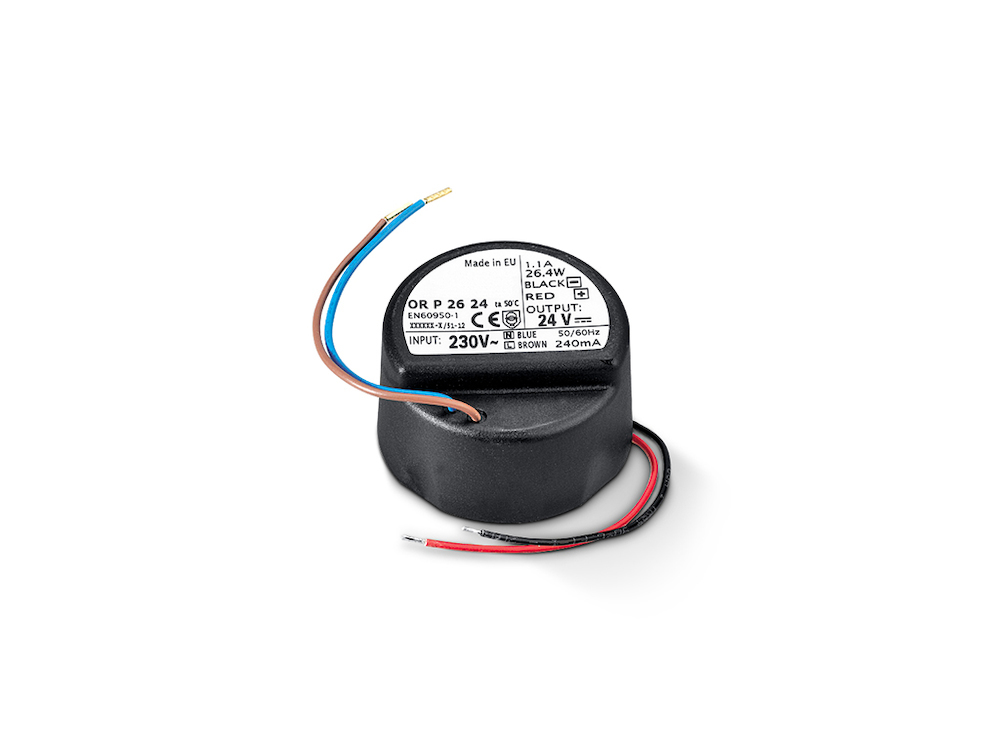

GEZE Netzteil IQ box KNX
3 Varianten verfügbar
Schnelle und einfache Montage. Leistungsfähiges Netzteil mit geringen Abmessungen. Anwendungsbereiche: Für die Installation auf Hutschienen. Zur Versorgung von 24 V Antrieben und Steuerungen.
GEZE Konsolensatz B Slimchain
2 Varianten verfügbar
Einfache und schnelle Montage mit dem Smart fix Montagesystem. Anwendungsbereiche: Flügelmontage EINWÄRTS öffnend. Rahmenmontage AUSWÄRTS öffnend. Montage an Holz-, Kunststoff- oder Metallfenstern.

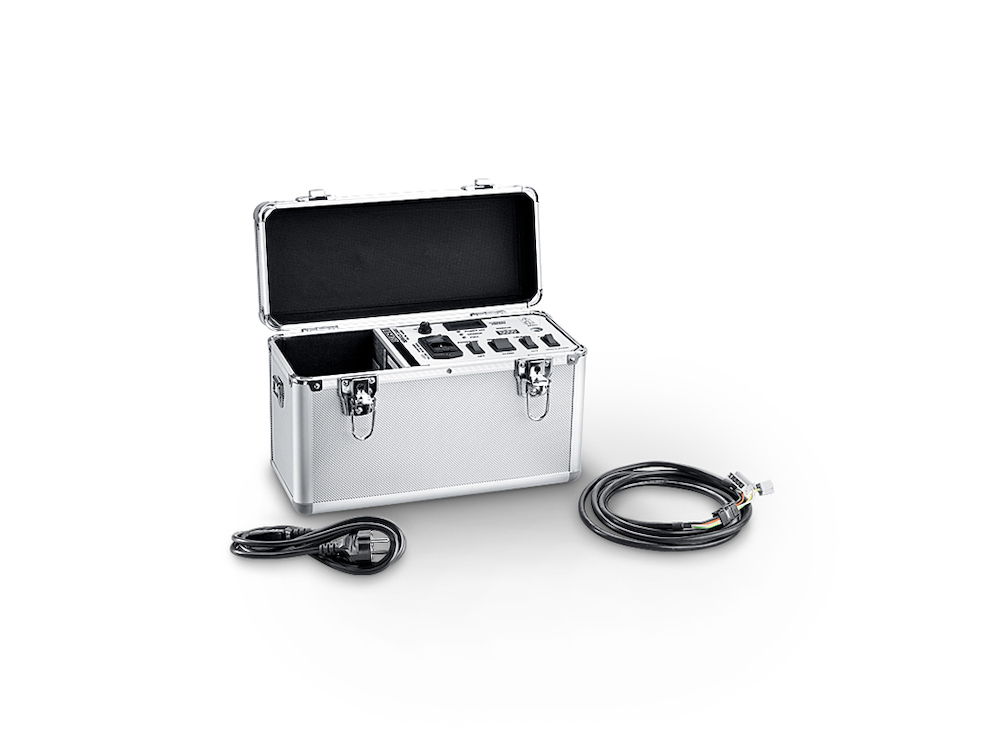

Einstellgerät für Antrieb
2 Varianten verfügbar

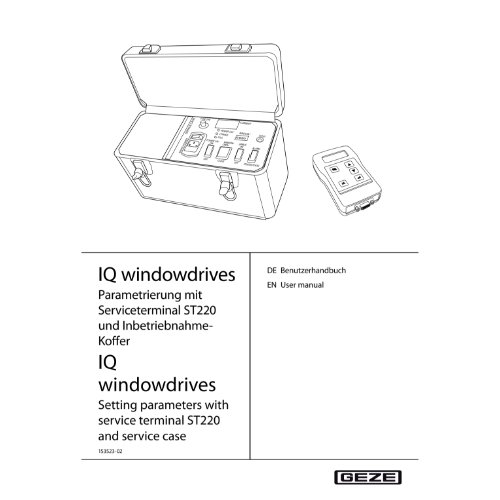

Kompakte Stand-alone Lösung im handlichen Koffer. Integrierte Akkus für einfache Inbetriebnahme der Antriebe ohne bauseitigen Stromanschluss. 230 V Anschluss zum Aufladen und Dauerbetrieb. Alarm- und Lüftungsmodus für frühzeitige „Abnahme“ von automatisierten Fenstern auf der Baustelle. Anschlussmöglichkeit für Serviceterminal ST 220 zur einfachen Parametrierung der IQ windowdrive Antriebe. Max. Ausgangsstrom von 5,5 A ermöglicht die Inbetriebnahme von Synchro-Sets mit mehreren Antrieben. Anzeige der Stromaufnahme. Anwendungsbereiche: Einfache und schnelle Inbetriebnahme und Parametrierung der IQ windowdrive Fensterantriebe mit LIN-BUS. Zur Inbetriebnahme der GEZE 24 V Antriebe und zur Parametrierung der IQ windowdrive Antriebe über ST 220.

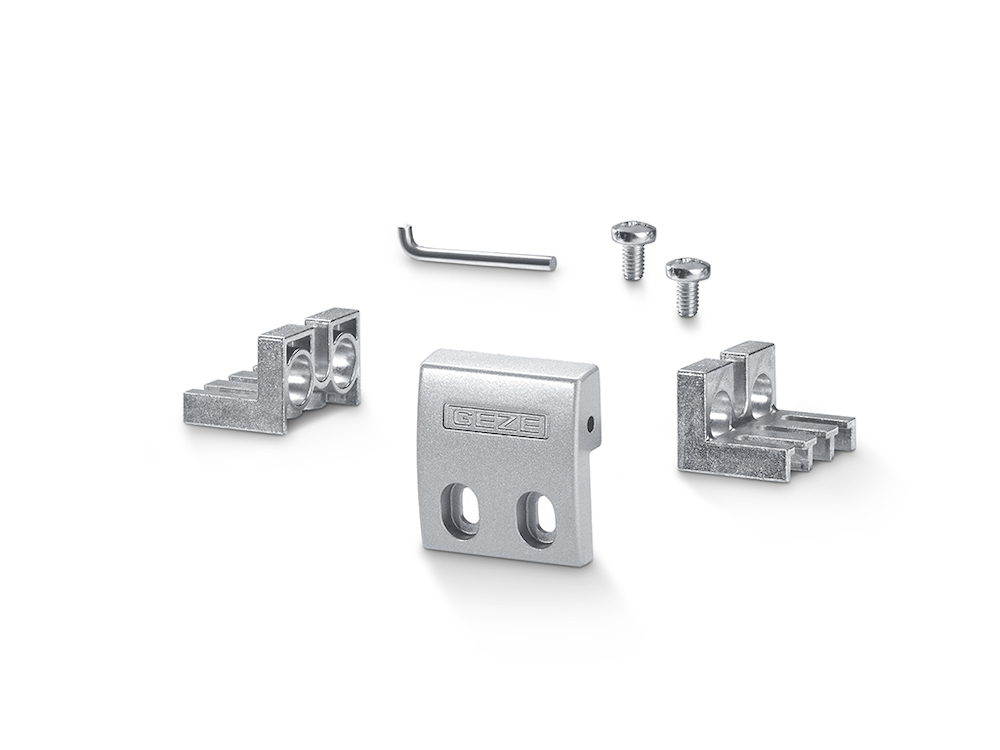

RWA-Kons.stz., f.Kett.antr., Slimchain, C, DL-R, Aluminium silberfarbig eloxiert
Einfache und schnelle Montage mit dem Smart fix Montagesystem. Anwendungsbereiche: Integrierte Rahmenmontage einwärts öffnend. Montage an Holz- und Metallfenstern.

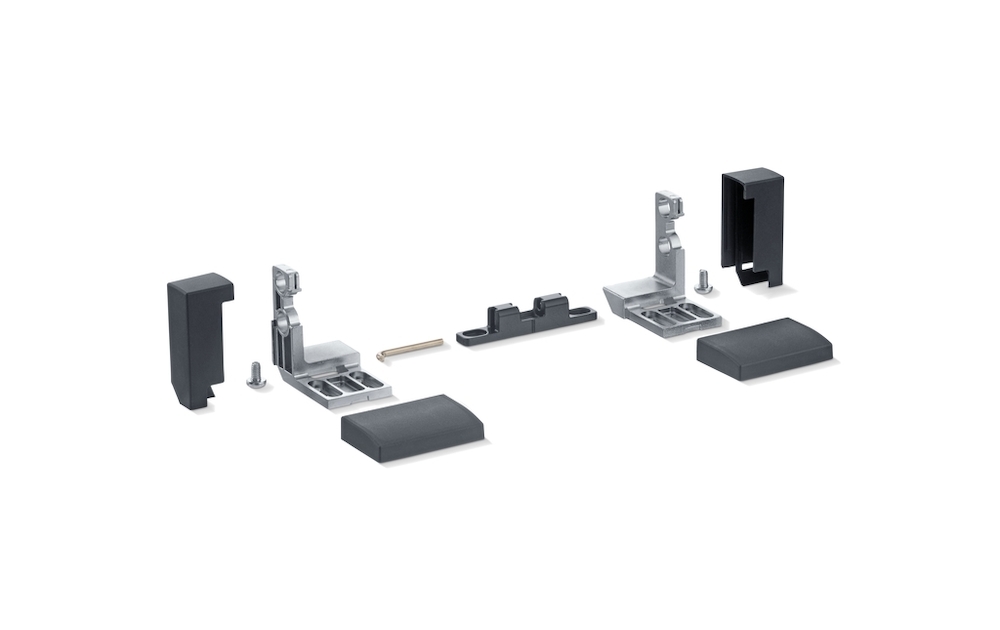

GEZE Konsolensatz P Slimchain
3 Varianten verfügbar
Einfache und schnelle Montage mit dem Smart fix Montagesystem. Anwendungsbereiche: Rahmenmontage AUSWÄRTS öffnend. Montage an Holz-, Kunststoff- oder Metallfenstern.

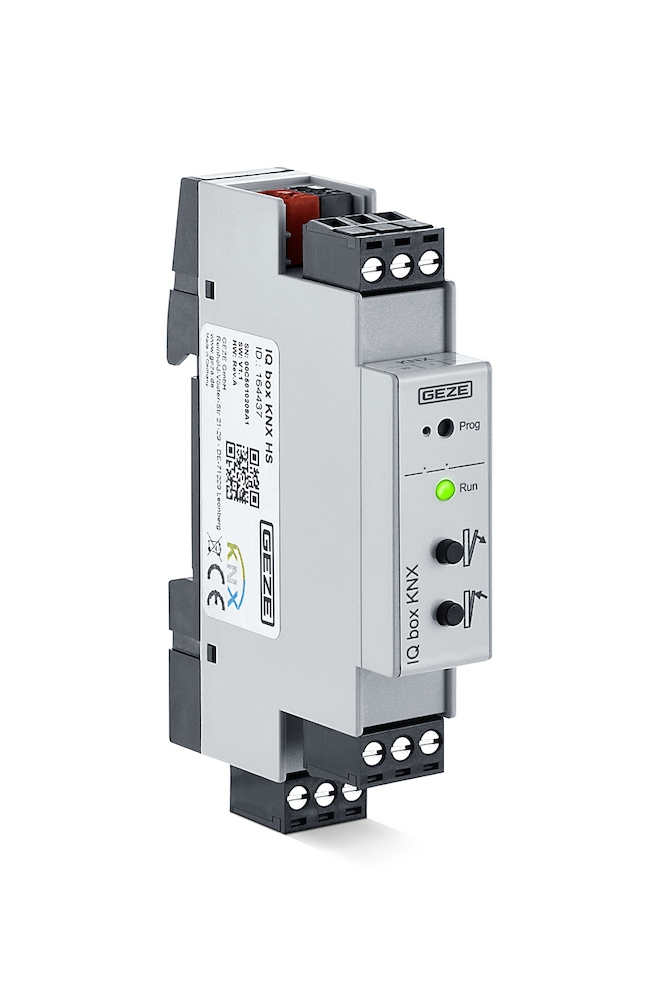

GEZE Steuergerät IQ box KNX
