FH-Türöffner, ohne Schließblech 143R, 12-24V AC/DC, DIN Links
FH-Türöffner, ohne Schließblech 143R, 12-24V AC/DC, DIN Links
Produktnummer:
491312
FH-Türöffner, ohne Schließblech 143R, 12-24V AC/DC, DIN Links
Produktinformationen "FH-Türöffner, ohne Schließblech 143R, 12-24V AC/DC, DIN Links"
Spannung 12 - 24 V AC/DC eE,Verstellbare Falle (FF, FaFix®) Ja,Rückmeldekontakt (RR) Ja,Arbeitsstrom Ja,Suppressordiode Ja,Anschluss umsteckbar Ja,Betriebsnennspannung 12/24 V,Max. Startstromaufnahme 12 V DC 500 mA,Max. Startstromaufnahme 24 V DC 250 mA,Schaltleistung Rückmeldekontakt 24 V / 1 A,Stromaufnahme 12 V AC/DC 165 mA,Stromaufnahme 24 V AC/DC 80 mA,Max. Vorlast 400 N / 800 N,Prüfzeugnis Nummer P-120003624,Festigkeit gegen Aufbruch 8000 N,Höhe 79 mm,Breite 20 mm,Tiefe 28 mm,FaFix® Verstellbereich 4 mm,Falleneingrifftiefe 6 mm,Betriebstemperaturbereich -15 °C bis +40 °C,Lastzyklen der Dauerfunktion 200000,Lastzyklen werksinterne Prüfung 500000,Einbaulage senkrecht und waagerecht,Für Feuerschutztüren geeignet Ja,Geprüft nach DIN EN 14846:2008,VdS-Klasse Klasse B,Max. Fallenvorlast DC (stabilisiert) 400 N,Max. Fallenvorlast AC 400 N,DIN-Richtung Links
Eigenschaften
| Ausführung: | ohne Schließblech |
|---|---|
| Norm: | DIN EN 14846, VdS B |
| Aufbruchfestigkeit: | 8000.00 N |
| Basis: | FH-Türöffner |
| Bauform: | asymmetrisch |
| Befestigungsart: | zum Einlassen |
| Betriebstemperatur max.: | 40.00 °C |
| Betriebstemperatur min.: | -15.00 °C |
| DIN-Richtung: | DIN Links |
| Einbaulage: | senkrecht, waagerecht |
| Einsatzbereich: | Türrahmen |
| Entriegelung: | ohne |
| Ergänzung: | mit Diode, mit Rückmeldekontakt, mit elektrischer Dauerentriegelung, mit verstellbarer Falle |
| Falleneingrifftiefe: | 6.00 mm |
| Fallenvorlast AC max. bei 12V: | 400.00 N |
| Fallenvorlast AC max. bei 24V: | 800.00 N |
| Fallenvorlast DC max. bei 12V: | 400.00 N |
| Fallenvorlast DC max. bei 24V: | 800.00 N |
| Funktion: | Arbeitsstrom |
| kompatibel: | zu Standard Schließblech |

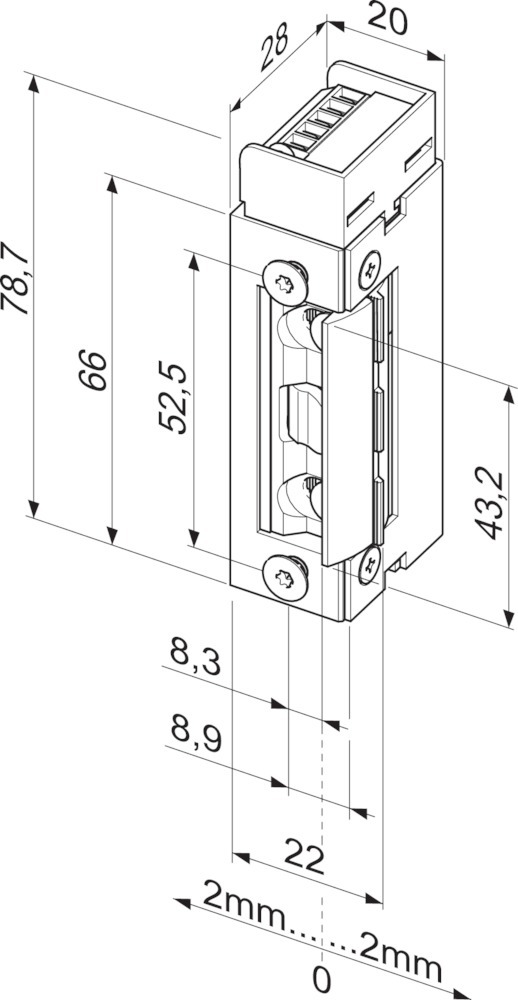

| Öffnerbreite: | 20.00 mm |
| Öffnerhöhe: | 79.00 mm |
| Öffnertiefe: | 28.00 mm |
| Rahmenwerkstoff: | Aluminium, Holz, Kunststoff |
| Spannung max.: | 24.00 V |
| Spannung min.: | 12.00 V |
| Spannungsart: | AC/DC |
| Stromanschluss: | klemmbar, steckbar |
| Stromaufnahme bei 12 V: | 165.00 mA |
| Stromaufnahme bei 24 V: | 80.00 mA |
| Stromaufnahme DC bei 12V: | 500.00 mA |
| Stromaufnahme DC bei 24V: | 250.00 mA |
| Türart: | Abschlusstür |
| Türausprägung: | Türe gefälzt, Türe stumpf |
| Türflügelanzahl: | einflügelig |
| Verstellbereich Falle: | 4.00 mm |
| EAN: | 4042203459977 |
| Bestellnummer: | 143R--------Q34 |
| Zulassung: | für Feuerschutz |
